Instrukcja obsługi odbiornika bezprzewodowego DMP 1100X Series

Szybki przewodnik instalacji i konfiguracji odbiornika bezprzewodowego DMP 1100X Series. Dowiedz się, jak zaprogramować panel, zamontować urządzenie, podłączyć przewody i zrozumieć sygnały LED.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Odbiornik bezprzewodowy DMP 1100X Series służy do obsługi stref bezprzewodowych w panelach serii XR150 i XR550. Urządzenie wykorzystuje technologię 900 MHz z przeskakiwaniem częstotliwości. Wersja 1100XE obsługuje szyfrowanie AES 128-bit. Przed instalacją upewnij się, że panel jest zresetowany, a przewody użyte do połączenia nie są ekranowane.

Opis urządzenia i kompatybilność

Odbiornik zapewnia dwukierunkową komunikację bezprzewodową. Jest kompatybilny z panelami serii XR150/XR550. Wymagana wersja panelu dla szyfrowania to 183 lub wyższa. 1100T Translator wymaga oprogramowania układowego odbiornika w wersji 207/301 lub wyższej.

Odbiornik bezprzewodowy 1100X Series
Odbiornik bezprzewodowy 1100X Series

Programowanie panelu

  1. Zresetuj panel.
  2. Na klawiaturze wprowadź kod 6653 (PROG), aby uzyskać dostęp do menu PROGRAMMER.
  3. W opcji SYSTEM OPTIONS zaprogramuj HOUSE CODE (wartość od 1 do 50).
  4. W przypadku modelu 1100XE: przy monicie 1100 ENCRYPTION wybierz ALL (tylko szyfrowane) lub BOTH (szyfrowane i nieszyfrowane).
  5. Wprowadź 8-znakowy ciąg szesnastkowy (0-9, A-F) dla hasła (passphrase) lub naciśnij CMD, aby zachować domyślne.
  6. Naciskaj CMD, aż pojawi się STOP, a następnie zapisz ustawienia.

Wybór lokalizacji i test zasięgu

Odbiornik powinien być umieszczony centralnie między panelem a nadajnikami. Aby sprawdzić zasięg:

  • Zdejmij pokrywę nadajnika i trzymaj go w docelowej lokalizacji.
  • Naciśnij przełącznik sabotażowy (tamper), aby wysłać dane do panelu.
  • Jeśli komunikacja jest potwierdzona, dioda LED miga natychmiast po naciśnięciu/zwolnieniu przełącznika.
  • Jeśli komunikacja jest wadliwa, dioda świeci przez około 8 sekund lub miga szybko – zmień lokalizację odbiornika.

Montaż

Wnętrze obudowy 1100X
Wnętrze obudowy 1100X
  1. Zdejmij pokrywę z plastikowej obudowy.
  2. Użyj dołączonych śrub #6, aby przymocować odbiornik do ściany.
  3. Użyj jednej z dostarczonych śrub, aby zabezpieczyć przełącznik sabotażowy (wall tamper).

Podłączenie przewodów

  1. Podłącz czerwony, żółty, zielony i czarny przewód do terminala PANEL w odbiorniku 1100X.
  2. Podłącz drugi koniec przewodów do magistrali XBUS na panelu.
  3. Załóż pokrywę na podstawę.

Uwaga: Odbiornik nie będzie działał, jeśli zostanie podłączony do magistrali klawiatury (keypad bus). Nie używaj przewodów ekranowanych.

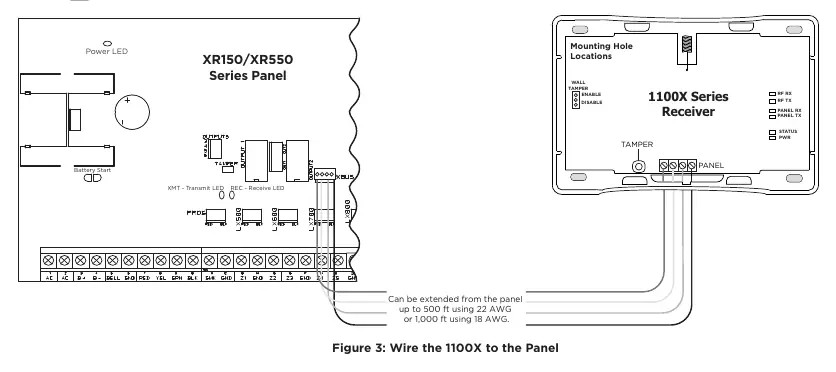

Schemat połączeń odbiornika z panelem
Schemat połączeń odbiornika z panelem

Diagnostyka LED

  • RF RX (żółta): Miga podczas odbierania danych z nadajnika.
  • RF TX (zielona): Miga podczas wysyłania danych do nadajnika.
  • PANEL RX (żółta): Miga podczas odbierania danych z panelu.
  • PANEL TX (zielona): Miga podczas wysyłania danych do panelu.
  • STATUS (czerwona): Świeci ciągle podczas przesyłania pamięci.
  • PWR (zielona): Świeci ciągle, gdy zasilanie jest włączone.

Dane techniczne

  • Napięcie robocze: 12 VDC nominalnie.
  • Pobór prądu: 25 mA (średnio), 35 mA (szczytowo).
  • Zakres częstotliwości: 905-924 MHz.
  • Wymiary obudowy: 5.5" szer. x 3.75" dł. x 1" wys.
  • Materiał obudowy: Ognioodporny ABS.

Praktyczna pomoc

Typowe problemy

Komunikacja z czujnikiem jest wadliwa (Faulty)

Dioda LED świeci przez 8 sekund lub miga szybko. Zmień lokalizację odbiornika, aż dioda potwierdzi poprawne połączenie.

Odbiornik nie działa

Upewnij się, że nie jest podłączony do magistrali klawiatury (keypad bus).

Niskie napięcie na urządzeniu

Jeśli napięcie spadnie poniżej wymaganego poziomu (2.0VDC), dodaj dodatkowy zasilacz na końcu obwodu.

Przed użyciem

  • Sprawdź, czy panel jest zresetowany.
  • Upewnij się, że używasz nieekranowanego przewodu 18 lub 22 AWG.
  • Przygotuj kod HOUSE CODE (1-50).
  • W przypadku modelu 1100XE przygotuj 8-znakowy ciąg szesnastkowy dla szyfrowania.

Parametry w praktyce

Operating Voltage
12 VDC Nominal
Frequency Range
905-924 MHz
Current Draw
25 mA (średnio), 35 mA (szczytowo)

Ilustracje i schematy

  • Rysunek 1: Widok odbiornika z oznaczeniami diod LED i przełącznika sabotażowego.
  • Rysunek 2: Wnętrze obudowy pokazujące otwory montażowe i miejsce na czujnik sabotażu.
  • Rysunek 3: Schemat połączeń przewodów między odbiornikiem a panelem XR150/XR550.

Zgodność modelu

  • Kompatybilny z panelami serii XR150/XR550.
  • Wymaga wersji panelu 183 lub wyższej dla szyfrowania.
  • 1100T Translator wymaga oprogramowania układowego odbiornika w wersji 207/301 lub wyższej.
