Instrukcja obsługi czujki ruchu DMP 1127C

Najważniejsze informacje z instrukcji

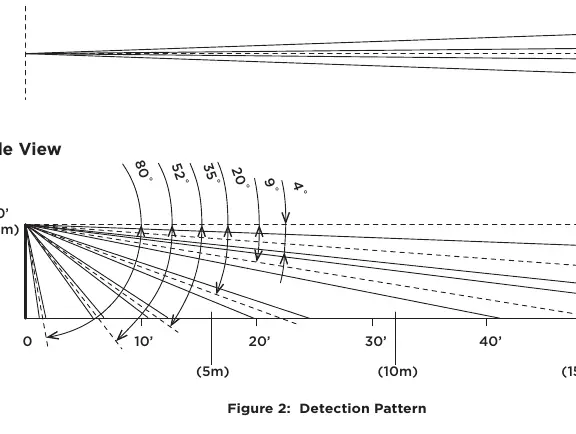

DMP 1127C to bezprzewodowa czujka ruchu typu kurtyna (PIR) przeznaczona do montażu ściennego. Urządzenie wykorzystuje soczewkę Fresnela do monitorowania obszaru o wymiarach 50' x 10' (ok. 15m x 3m). Czujka jest kompatybilna ze wszystkimi odbiornikami i panelami bezprzewodowymi DMP serii 1100.

Programowanie czujki w panelu

Przed instalacją baterii zaleca się zaprogramowanie stref i podłączenie odbiornika. W menu programowania panelu należy wykonać następujące kroki:

1. W sekcji ZONE INFORMATION wprowadź numer strefy i nazwę.
2. Wybierz NT (Night) jako ZONE TYPE.
3. Wybierz odpowiedni obszar (AREA).
4. Przy monicie WIRELESS? wybierz YES.
5. Wprowadź ośmiocyfrowy numer seryjny (SERIAL#) i zatwierdź przyciskiem CMD.
6. Wprowadź czas nadzoru (SUPRVSN TIME) i zatwierdź.
7. Skonfiguruj funkcję DISARM DISABLE (opcjonalnie, dla wersji firmware 172+).
8. Ustaw PULSE COUNT (liczba impulsów) na 2 lub 4.
9. Ustaw SENSITIVITY (czułość) na LOW lub HIGH (LOW zalecane w trudnych warunkach).

Instalacja i wymiana baterii

Urządzenie wymaga baterii litowych 3.0V DMP Model CR123. Podczas wymiany należy zachować polaryzację. Jeśli bateria osiągnie niski poziom, do panelu wysyłany jest sygnał "Low Battery". Czujka pozostaje operacyjna przez około 30 dni od momentu pojawienia się tego komunikatu.

Wybór miejsca montażu

Aby zapewnić poprawne działanie, należy unikać miejsc:

• Narażonych na wilgoć.
• Z dużą ilością metalowych powierzchni.
• Wystawionych na bezpośrednie działanie światła słonecznego, źródeł ciepła (grzejniki) lub silnych przeciągów (wentylatory, klimatyzacja).

Czujkę należy montować na sztywnej, wolnej od wibracji powierzchni, tak aby ruch intruza odbywał się w poprzek wzoru detekcji.

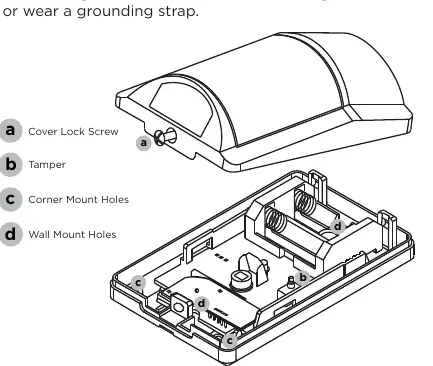

Montaż czujki

1. Zdejmij przednią pokrywę.
2. Wyjmij baterie i płytkę PCB z tylnej obudowy, naciskając na obudowę baterii, aby przesunąć płytkę w górę.
3. Wybierz odpowiednie otwory montażowe (narożne lub ścienne).
4. Przymocuj tylną obudowę do ściany (maks. wysokość 8 stóp/2,4m) za pomocą śrub i kołków. Nie dokręcaj zbyt mocno.
5. Zainstaluj ponownie płytkę PCB, baterie i przednią pokrywę.

Testowanie urządzenia

Po instalacji należy przeprowadzić testy:

• LED Survey Operation: Pozwala sprawdzić komunikację z odbiornikiem. Przytrzymaj czujkę w miejscu montażu i naciśnij przełącznik sabotażowy (tamper). Jeśli komunikacja jest potwierdzona, dioda LED zamiga.
• Walk Test: Uruchamiany z menu panelu. Pozwala sprawdzić zasięg detekcji przez 30 minut.
• Transmission Test: Po zamknięciu obudowy sprawdź, czy panel wyświetla sygnał z czujki.

Konserwacja i dane techniczne

Zaleca się coroczne testowanie urządzenia. Obudowę można czyścić wilgotną szmatką. Typowa żywotność baterii wynosi 5 lat (przy 300 wyzwoleniach dziennie), a można ją wydłużyć do 7 lat, włączając funkcję Disarm Disable.
