Instrukcja obsługi czujnika ruchu DMP 1127W

Najważniejsze informacje z instrukcji

Czujnik DMP 1127W to bezprzewodowy czujnik ruchu PIR montowany na ścianie, przeznaczony do systemów alarmowych DMP serii 1100. Urządzenie posiada funkcję odporności na zwierzęta do 40 funtów (ok. 18 kg) oraz zaawansowane opcje konfiguracji z poziomu panelu, takie jak czułość, liczba impulsów (Pulse Count) czy wyłączanie czujnika w trybie rozbrojenia (Disarm Disable).

Programowanie w panelu

Przed instalacją baterii zaleca się zaprogramowanie stref w panelu i podłączenie odbiornika. Kroki programowania:

1. W menu ZONE INFORMATION wprowadź numer strefy i nazwę.
2. Wybierz typ strefy (ZONE TYPE) jako NT (Night).
3. Wybierz obszar (AREA) i ustaw WIRELESS na YES.
4. Wprowadź ośmiocyfrowy numer seryjny (SERIAL#).
5. Ustaw czas nadzoru (SUPRVSN TIME).
6. Skonfiguruj funkcję DISARM DISABLE (opcjonalnie, dla wersji firmware 172+).
7. Wybierz PULSE COUNT (2 lub 4) oraz SENSITIVITY (LOW lub HIGH).

Instalacja baterii

Urządzenie wymaga dwóch baterii litowych 3V typu CR123. Podczas instalacji należy zwrócić uwagę na polaryzację. W przypadku wykrycia niskiego poziomu baterii, czujnik pozostaje operacyjny przez około 30 dni, wysyłając sygnał do panelu.

Wybór miejsca montażu

Aby zapewnić poprawne działanie, należy unikać:

• Powierzchni narażonych na wilgoć.
• Obszarów z dużą ilością metalowych elementów.
• Miejsc narażonych na bezpośrednie światło słoneczne, źródła ciepła (grzejniki) lub silne przeciągi (wentylatory, klimatyzatory).

Zaleca się montaż na stabilnej, wolnej od wibracji powierzchni, gdzie ruch intruza będzie odbywał się w poprzek wzoru detekcji.

Testowanie urządzenia

Przed finalnym montażem należy przeprowadzić test zasięgu (LED Survey Operation):

1. Przytrzymaj czujnik w docelowym miejscu.
2. Naciśnij przełącznik sabotażowy (tamper), aby wysłać dane do odbiornika.
3. Obserwuj diodę LED: potwierdzenie komunikacji następuje poprzez mignięcia diody.
4. W przypadku błędu (dioda świeci ciągle lub miga szybko), zmień lokalizację.

Po instalacji należy wykonać Walk Test z poziomu panelu, aby upewnić się, że obszar detekcji jest poprawnie pokryty.

Montaż czujnika

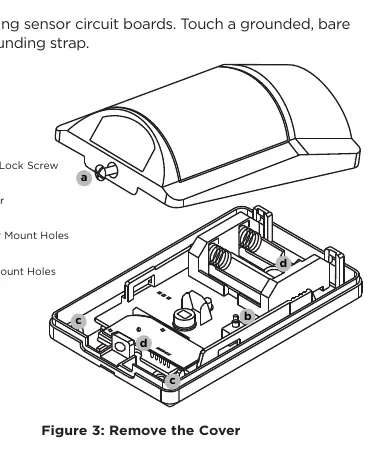

1. Zdejmij przednią pokrywę.
2. Wyjmij baterie i płytkę drukowaną (PCB), aby odsłonić otwory montażowe.
3. Przymocuj tylną obudowę do ściany (maksymalna wysokość 8 stóp) za pomocą śrub i kołków.
4. Zainstaluj ponownie płytkę PCB, baterie i przednią pokrywę.

Konserwacja

Urządzenie wymaga minimalnej konserwacji. Raz w roku należy przeprowadzić test działania. Obudowę można czyścić wilgotną szmatką, unikając kurzu i brudu. Po czyszczeniu zawsze wykonaj test urządzenia.
