Instrukcja obsługi nadajnika osobistego DMP 1148-G
Szybki przewodnik po instalacji i konfiguracji nadajnika osobistego DMP 1148-G. Dowiedz się, jak zamontować urządzenie na opasce lub smyczy, zaprogramować je w systemie alarmowym oraz przeprowadzić testy komunikacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nadajnik osobisty DMP 1148-G to bezprzewodowe urządzenie alarmowe z jednym przyciskiem, przeznaczone do noszenia na nadgarstku lub na smyczy. Urządzenie posiada wodoszczelną obudowę i niewymienną baterię o żywotności około 2,5 do 3 lat. Przed rozpoczęciem użytkowania należy upewnić się, że system posiada kompatybilny odbiornik bezprzewodowy DMP serii 1100.
Montaż urządzenia
Urządzenie można nosić na dwa sposoby:
- Opaska na nadgarstek: Wsuń klips opaski w gniazda urządzenia. Dopasuj długość opaski do nadgarstka i przytnij nadmiar materiału nożyczkami w wyznaczonym miejscu między otworami na zapięcie.
- Smycz: Wsuń uchwyt smyczy w gniazda urządzenia. Załóż smycz na szyję i zapnij bezpieczne zapięcie. Długość smyczy można regulować za pomocą suwaka.
Uwaga: Klipsy opaski można usunąć, ciągnąc w przeciwnym kierunku, natomiast po włożeniu uchwytu smyczy nie można go już wyjąć.
Programowanie
Aby dodać nadajnik do systemu:
- Zaprogramuj urządzenie jako typ strefy Emergency (EM) w sekcji Zone Information.
- Wprowadź ośmiocyfrowy numer seryjny znajdujący się na tylnej części obudowy.
- W celu wydłużenia żywotności baterii zaleca się ustawienie Supervision Time na 0.
Konfiguracja diody LED
Działanie diody LED można skonfigurować w opcji LED OPERATION (YES/NO) w ustawieniach strefy:
- YES: Dioda miga raz po naciśnięciu przycisku, a następnie miga co sekundę przez pięć minut, potwierdzając wysłanie komunikatu.
- NO: Dioda miga tylko raz po naciśnięciu przycisku, potwierdzając wysłanie komunikatu.
Testowanie urządzenia
Nadajnik posiada funkcję Survey LED do sprawdzania komunikacji z panelem:
- Potwierdzenie (Confirmed): Po naciśnięciu przycisku dioda miga natychmiast po włączeniu i wyłączeniu. Powtórz test, aby uzyskać pięć kolejnych mignięć.
- Błąd (Faulty): Jeśli dioda świeci się przez około osiem sekund lub miga wielokrotnie w krótkich odstępach czasu, komunikacja nie została nawiązana. Należy zmienić położenie odbiornika.
Zaleca się testowanie urządzenia co najmniej raz na 30 dni.
Dane techniczne
- Częstotliwość: 905-924 MHz
- Wymiary: 4,1 cm x 3,0 cm x 1,1 cm
- Materiał obudowy: Ognioodporny ABS
- Zasilanie: Wbudowana bateria (niewymienna)
Praktyczna pomoc
Typowe problemy
Dioda LED świeci się przez 8 sekund po naciśnięciu przycisku
Oznacza to błąd komunikacji. Należy zmienić położenie odbiornika, aż dioda zacznie migać prawidłowo.
Dioda LED miga wielokrotnie w krótkich odstępach czasu
Komunikacja jest błędna. Sprawdź zasięg i położenie odbiornika względem nadajnika.
Przed użyciem
- Sprawdź, czy posiadasz kompatybilny odbiornik DMP serii 1100.
- Zanotuj ośmiocyfrowy numer seryjny z tyłu urządzenia przed montażem.
- Zdecyduj o sposobie noszenia (opaska lub smycz).
- Przygotuj nożyczki do ewentualnego przycięcia opaski na nadgarstek.
Parametry w praktyce
- Żywotność baterii
- Około 2,5 do 3 lat; bateria jest niewymienna.
Ilustracje i schematy
- Rysunki 2 i 3 pokazują kierunek wsuwania klipsów opaski i smyczy w gniazda nadajnika.

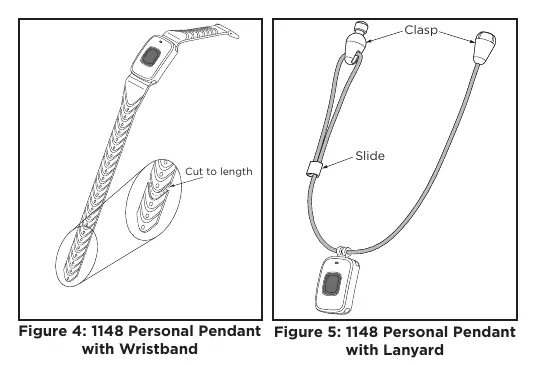

- Rysunek 4 ilustruje sposób przycinania opaski na nadgarstek dla lepszego dopasowania.
Zgodność modelu
- Wymaga odbiorników bezprzewodowych DMP serii 1100.
