Instrukcja instalacji odbiornika bezprzewodowego DMP 1100D Series

Najważniejsze informacje z instrukcji

Odbiornik bezprzewodowy DMP 1100D Series zapewnia obsługę do 32 stref bezprzewodowych dla central serii XT30/XT50. Urządzenie wykorzystuje komunikację dwukierunkową w paśmie 900 MHz. Przed przystąpieniem do instalacji upewnij się, że posiadasz kompatybilną centralę (XT30 lub XT50 z odpowiednią wersją oprogramowania układowego).

Programowanie centrali

Aby skonfigurować odbiornik, wykonaj następujące kroki na klawiaturze centrali:

1. Zresetuj centralę.
2. Wprowadź kod 6653 (PROG), aby uzyskać dostęp do menu programowania.
3. W sekcji SYSTEM OPTIONS ustaw kod domu (HOUSE CODE) w zakresie od 1 do 50.
4. W przypadku centrali XT50, wybierz opcję NO przy monicie BUILT IN 1100 WIRELESS.
5. Dla modelu 1100DE: przy monicie 1100 ENCRYPTION wybierz ALL (tylko urządzenia szyfrowane) lub BOTH (urządzenia szyfrowane i nieszyfrowane).
6. W razie potrzeby zmień domyślne hasło (passphrase) na 8-znakowy ciąg szesnastkowy.
7. Naciśnij CMD, aż pojawi się komunikat STOP, a następnie zapisz ustawienia.

Wybór lokalizacji i test zasięgu

Odbiornik powinien być umieszczony centralnie między centralą DMP a nadajnikami bezprzewodowymi. Aby sprawdzić zasięg:

• Zdejmij obudowę i przytrzymaj nadajnik w docelowym miejscu.
• Naciśnij przełącznik sabotażowy (tamper), aby wysłać dane do centrali.
• Obserwuj diodę LED: jeśli komunikacja jest potwierdzona, dioda miga natychmiast po naciśnięciu/zwolnieniu przełącznika. Jeśli dioda świeci przez 8 sekund lub miga szybko, komunikacja jest wadliwa – należy zmienić lokalizację odbiornika.

Okablowanie i montaż

Do połączenia odbiornika z centralą użyj nieekranowanego przewodu 18 lub 22 AWG. Nie używaj przewodów ekranowanych ani typu skrętka.

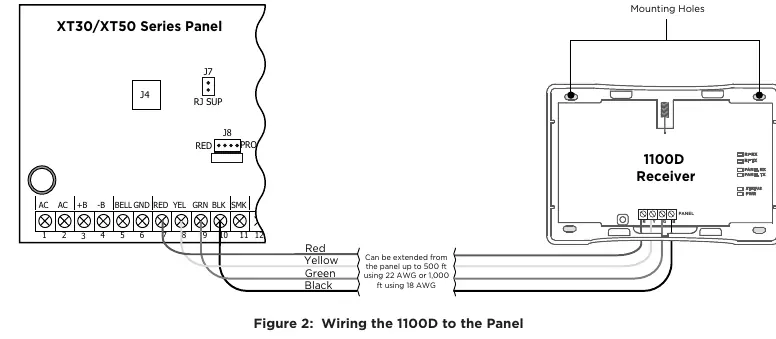

• Podłącz przewody (czerwony, żółty, zielony, czarny) do zacisków PANEL w odbiorniku.
• Drugi koniec przewodów podłącz do zacisków 7, 8, 9 i 10 na centrali.
• Użyj dołączonych śrub #6, aby przymocować odbiornik do ściany.
• Załóż pokrywę na podstawę.

Maksymalna długość przewodu dla dowolnego obwodu wynosi 2500 stóp (ok. 762 m). Jeśli napięcie spadnie poniżej wymaganego poziomu, należy zastosować dodatkowy zasilacz.

Diagnostyka LED

Odbiornik posiada sześć diod LED informujących o pracy urządzenia:

• RF RX: Miga na żółto podczas odbierania danych z nadajnika.
• RF TX: Miga na zielono podczas wysyłania danych do nadajnika.
• PANEL RX: Miga na żółto podczas odbierania danych z centrali.
• PANEL TX: Miga na zielono podczas wysyłania danych do centrali.
• STATUS: Świeci na czerwono podczas przesyłania pamięci.
• PWR: Świeci na zielono, gdy urządzenie jest zasilane.
