Instrukcja instalacji odbiornika bezprzewodowego DMP 1100XH
Kompletny przewodnik instalacji i konfiguracji odbiornika bezprzewodowego DMP 1100XH. Dowiedz się, jak podłączyć urządzenie do centrali, zaprogramować kody domowe, zamontować odbiornik oraz zrozumieć sygnalizację LED i specyfikację...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odbiornik bezprzewodowy DMP 1100XH zapewnia obsługę do 100 stref bezprzewodowych dla central serii XR150 oraz do 500 stref dla serii XR550. Urządzenie wykorzystuje technologię 900 MHz frequency hopping spread-spectrum. Przed instalacją upewnij się, że centrala posiada odpowiednią wersję oprogramowania (183 lub wyższą dla szyfrowania).
Opis urządzenia
Urządzenie jest wyposażone w obudowę z zabezpieczeniem antysabotażowym (tamper). Obsługuje szyfrowanie 128-bit AES (wersja 1100XHE). Odbiornik wymaga centrali z zaprogramowanym kodem domowym (House Code), aby komunikować się z nadajnikami.
Instalacja i programowanie
- Programowanie centrali: Zresetuj centralę. W menu PROGRAMMER wejdź w SYSTEM OPTIONS i zaprogramuj HOUSE CODE (od 1 do 50). W przypadku modelu 1100XHE, skonfiguruj opcje szyfrowania (ALL lub BOTH) oraz wprowadź hasło (passphrase).
- Wybór lokalizacji: Odbiornik powinien być umieszczony centralnie między centralą a nadajnikami. Użyj nadajnika 1106 Series do przeprowadzenia testu LED. Jeśli dioda świeci przez 8 sekund lub miga szybko, komunikacja jest wadliwa – zmień lokalizację.
- Montaż: Zdejmij pokrywę obudowy. Użyj dołączonych śrub #6, aby przymocować urządzenie do ściany. Użyj dodatkowej śruby do zabezpieczenia tamperu ściennego.
Okablowanie
Podłącz przewody (czerwony, żółty, zielony, czarny) do terminala PANEL w odbiorniku, a drugi koniec do magistrali XBUS w centrali. Uwaga: Odbiornik nie będzie działał, jeśli zostanie podłączony do magistrali klawiatury (keypad bus). Nie używaj przewodów ekranowanych ani typu skrętka.
Sygnalizacja LED
- RF RX: Miga na żółto – odbieranie danych z nadajnika.
- RF TX: Miga na zielono – wysyłanie danych do nadajnika.
- PANEL RX: Miga na żółto – odbieranie danych z centrali.
- PANEL TX: Miga na zielono – wysyłanie danych do centrali.
- STATUS: Świeci na czerwono – trwa przesyłanie pamięci.
- PWR: Świeci na zielono – zasilanie włączone.
Specyfikacja techniczna
- Napięcie robocze: 12 VDC (nominalne).
- Pobór prądu: 75 mA (średni), 102 mA (szczytowy).
- Zakres częstotliwości: 905-924 MHz.
- Wymiary: 5.5" x 3.75" x 1".
- Materiał obudowy: Ognioodporny ABS.
Praktyczna pomoc
Typowe problemy
Komunikacja wadliwa (Faulty)
Dioda LED świeci przez 8 sekund lub miga szybko. Zmień lokalizację odbiornika, aż dioda potwierdzi poprawną komunikację (miganie przy naciśnięciu tampera).
Brak działania urządzenia
Upewnij się, że odbiornik nie jest podłączony do magistrali klawiatury (keypad bus). Musi być podłączony do XBUS.
Niskie napięcie na urządzeniu
Jeśli napięcie jest zbyt niskie, dodaj zasilacz pomocniczy na końcu obwodu. Maksymalny spadek napięcia to 2.0VDC.
Przed użyciem
- Zresetuj centralę przed rozpoczęciem programowania.
- Upewnij się, że centrala ma wersję oprogramowania 183 lub wyższą (dla szyfrowania).
- Użyj nieekranowanego przewodu 18 lub 22 AWG.
- Przeprowadź test LED za pomocą nadajnika 1106 Series przed ostatecznym montażem.
- Zaprogramuj kod domowy (House Code) w centrali.
Parametry w praktyce
- Napięcie robocze
- 12 VDC nominalnie.
- Zakres częstotliwości
- 905-924 MHz (technologia frequency hopping).
- Maksymalna długość przewodu
- 2500 stóp (ok. 762 m) dla całego obwodu.
Ilustracje i schematy
- Rysunek 1: Wygląd zewnętrzny odbiornika i rozmieszczenie diod LED.
- Rysunek 2: Wnętrze obudowy, lokalizacja otworów montażowych i tamperu.

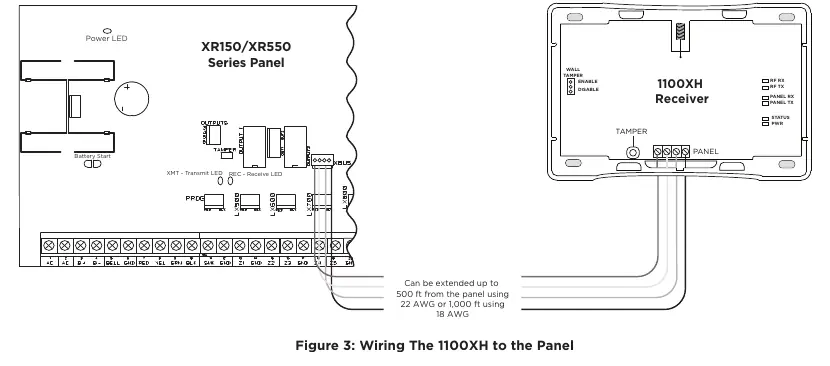

- Rysunek 3: Schemat połączeń przewodowych między odbiornikiem a centralą XR150/XR550.
Zgodność modelu
- Kompatybilny z centralami serii XR150/XR550.
- Wymaga firmware wersji 207/301 lub wyższej dla 1100T Translator.
- Nie używaj przewodów ekranowanych ani typu skrętka dla magistrali danych.
