Instrukcja instalacji odbiornika bezprzewodowego DMP 1100DI

Kompletny przewodnik instalacji odbiornika bezprzewodowego DMP 1100DI. Instrukcja zawiera kroki programowania centrali, schematy montażu, specyfikację okablowania oraz procedurę testowania zasięgu i komunikacji.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Odbiornik bezprzewodowy DMP 1100DI zapewnia dwukierunkową, nadzorowaną komunikację przy użyciu technologii 900 MHz. Urządzenie obsługuje do 32 stref bezprzewodowych dla central serii XT30/XT50 z oprogramowaniem w wersji 102 lub wyższej. System został zaprojektowany tak, aby na jedną centralę przypadał tylko jeden odbiornik 1100.

Odbiornik bezprzewodowy 1100DI
Odbiornik bezprzewodowy 1100DI

Programowanie centrali

  1. Na klawiaturze wprowadź kod 6653 (PROG), aby uzyskać dostęp do menu programowania.
  2. W sekcji SYSTEM OPTIONS zaprogramuj HOUSE CODE (kod domowy) w zakresie od 1 do 50.
  3. Po włączeniu kodu domowego, jeśli centrala XT50 wyświetli komunikat RECEIVER NO YES, wybierz NO.
  4. Naciskaj przycisk CMD, aż na wyświetlaczu pojawi się STOP, a następnie naciśnij górny klawisz wyboru lub obszar, aby zapisać ustawienia.

Montaż i okablowanie

Przed montażem należy zapoznać się ze schematem połączeń:

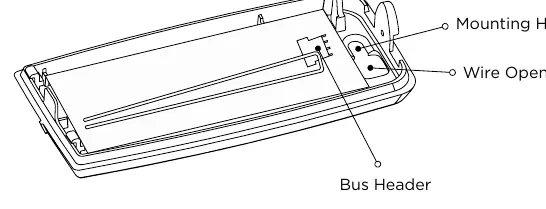

Schemat montażu i złącza
Schemat montażu i złącza
  • Zdejmij pokrywę z plastikowej obudowy.
  • Podłącz jeden koniec wiązki przewodów do złącza magistrali (bus header) w odbiorniku 1100DI.
  • Podłącz drugi koniec wiązki do magistrali klawiatury (Keypad Bus) centrali.
  • Użyj dołączonej śruby, aby przymocować odbiornik do ściany.
  • Załóż pokrywę z powrotem na podstawę.

Wybór lokalizacji i testowanie

Odbiornik powinien być umieszczony centralnie między nadajnikami serii 1100, w odległości nie większej niż 152 metry od centrali. Aby przeprowadzić test zasięgu (LED survey):

  • Zdejmij pokrywę i przytrzymaj nadajnik w wybranym miejscu.
  • Naciśnij przełącznik sabotażowy (tamper switch), aby wysłać dane do centrali.
  • Komunikacja potwierdzona: Dioda LED miga natychmiast po naciśnięciu lub zwolnieniu przełącznika.
  • Komunikacja wadliwa: Dioda LED świeci przez około 8 sekund lub miga wielokrotnie w krótkich odstępach czasu. W takim przypadku należy zmienić lokalizację odbiornika.

Dodatkowe informacje techniczne

Specyfikacja okablowania: DMP zaleca stosowanie przewodów 18 lub 22 AWG dla wszystkich połączeń magistrali. Maksymalna odległość między modułem a magistralą wynosi 3 metry (10 stóp). W przypadku użycia przewodu 22 AWG, nie przekraczaj 152 metrów (500 stóp) długości magistrali. Dla przewodu 18 AWG limit wynosi 305 metrów (1000 stóp).

Działanie diod LED:

  • Zielona dioda: Miga, gdy dane są wysyłane do centrali.
  • Czerwona dioda: Świeci światłem ciągłym podczas przesyłania pamięci; gaśnie po zakończeniu operacji.

Dane techniczne

  • Napięcie pracy: 8.0 do 14.0 VDC
  • Pobór prądu: 45 mA
  • Moc RF: 13 mW
  • Zakres częstotliwości: 905-924 MHz
  • Wymiary: 8.4 cm x 4.1 cm x 3.0 cm
  • Materiał obudowy: Trudnopalny ABS

Praktyczna pomoc

Typowe problemy

Dioda LED świeci przez 8 sekund lub miga szybko podczas testu

Komunikacja jest wadliwa. Zmień lokalizację odbiornika, aż dioda LED potwierdzi poprawną komunikację.

Napięcie w urządzeniu jest zbyt niskie

Jeśli napięcie jest poniżej wymaganego poziomu, zainstaluj zasilacz pomocniczy na końcu obwodu.

Przed użyciem

  • Upewnij się, że centrala to seria XT30/XT50 z firmware w wersji 102 lub wyższej.
  • Przygotuj przewody 18 lub 22 AWG do połączeń magistrali.
  • Sprawdź, czy w systemie nie ma już zainstalowanego innego odbiornika 1100 (tylko jeden na centralę).
  • Przygotuj nadajnik 1106 Series Universal Wireless Transmitter do przeprowadzenia testu LED.

Parametry w praktyce

Napięcie pracy
8.0 - 14.0 VDC. Zapewnij stabilne zasilanie w tym zakresie.
Maksymalny zasięg magistrali
2500 stóp (ok. 762 metry) dla całego obwodu magistrali.
Częstotliwość RF
905-924 MHz. Upewnij się, że nie ma zakłóceń w tym paśmie.

Ilustracje i schematy

  • Figure 1: Widok zewnętrzny odbiornika 1100DI.
  • Figure 2: Schemat płytki drukowanej (PCB) pokazujący otwory montażowe, złącze magistrali (Bus Header) oraz otwór na przewody.

Zgodność modelu

  • Wymaga centrali XT30/XT50 z wersją oprogramowania 102 lub wyższą.
  • Kompatybilny z nadajnikami serii 1100.
