Instrukcja podłączenia i programowania komunikatora Uplink 5530M do centrali Honeywell...
Praktyczny przewodnik instalacji i konfiguracji komunikatora Uplink 5530M z centralą alarmową Honeywell Vista 15SE. Zawiera schemat połączeń oraz pełną listę komend programowania Contact ID.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące podłączenia komunikatora komórkowego Uplink 5530M do centrali alarmowej Honeywell Vista 15SE oraz procedurę programowania panelu. Ze względu na złożoność instalacji, zaleca się, aby prace były wykonywane przez doświadczonego instalatora systemów alarmowych. Po zakończeniu instalacji wymagane jest przeprowadzenie pełnych testów systemu oraz potwierdzenie sygnału.
Podłączenie komunikatora
Podczas instalacji należy przestrzegać następujących zasad:
- Nie prowadź przewodów nad płytą główną urządzenia.
- Upewnij się, że wszystkie połączenia są wykonane zgodnie ze schematem okablowania.
- W przypadku komunikatorów 5530M, status panelu może być pobierany nie tylko z wyjścia PGM, ale także z raportów Open/Close dialera.
- Funkcja raportowania Open/Close musi zostać włączona podczas początkowej procedury parowania.
Programowanie centrali

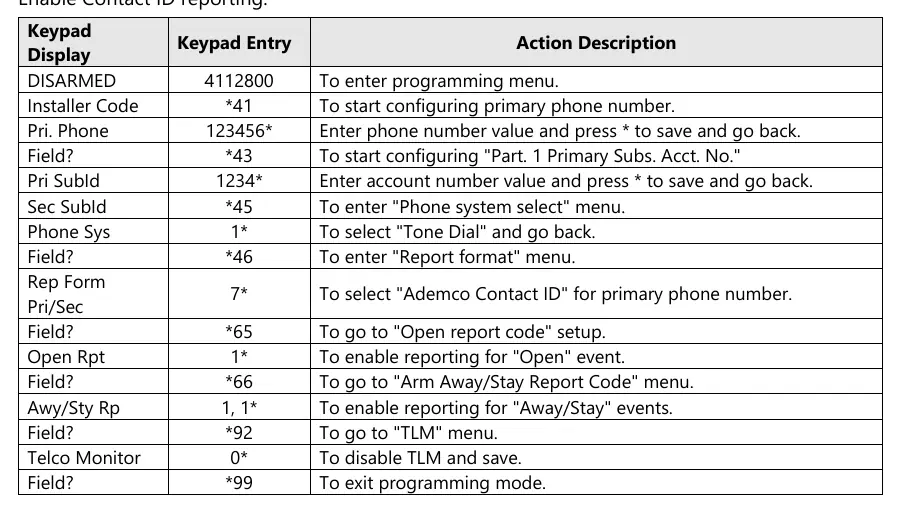

Aby włączyć raportowanie Contact ID, należy wejść w tryb programowania centrali za pomocą klawiatury i wprowadzić odpowiednie komendy:
- Wejdź w tryb programowania: 4112800.
- Skonfiguruj numer telefonu: *41, wprowadź numer, * (zapisz).
- Skonfiguruj numer konta: *43, wprowadź numer, * (zapisz).
- Wybierz system telefoniczny: *45, 1* (Tone Dial).
- Ustaw format raportowania: *46, 7* (Ademco Contact ID).
- Włącz raportowanie otwarcia: *65, 1*.
- Włącz raportowanie uzbrojenia (Away/Stay): *66, 1, 1*.
- Wyłącz monitorowanie linii telefonicznej (TLM): *92, 0*.
- Wyjdź z trybu programowania: *99.
