Instrukcja obsługi skanera kodów kreskowych Honeywell Voyager XP 147X Series
Szybki przewodnik po konfiguracji, programowaniu i obsłudze skanerów kodów kreskowych Honeywell Voyager XP 1470g oraz 1472g. Dowiedz się, jak podłączyć urządzenie, skonfigurować interfejsy, zarządzać baterią i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy skanerów kodów kreskowych Honeywell Voyager XP 1470g (przewodowy) oraz 1472g (bezprzewodowy). Dokument zawiera szczegółowe wytyczne dotyczące instalacji, programowania interfejsów, obsługi systemu bezprzewodowego oraz konserwacji urządzenia.
Opis urządzenia
Voyager XP 147X to zaawansowany skaner typu area-imaging. Modele z oznaczeniem 2D obsługują kody 1D i 2D, natomiast modele 1D obsługują wyłącznie kody jednowymiarowe. Urządzenie jest fabrycznie zaprogramowane do najczęstszych ustawień, ale można je dostosować poprzez skanowanie kodów konfiguracyjnych zawartych w instrukcji.
Podłączenie urządzenia
Skaner można podłączyć do komputera za pomocą różnych interfejsów:
- USB: Podłącz kabel do skanera lub bazy, a następnie do portu USB komputera.
- Keyboard Wedge: Podłącz skaner między klawiaturę a komputer.

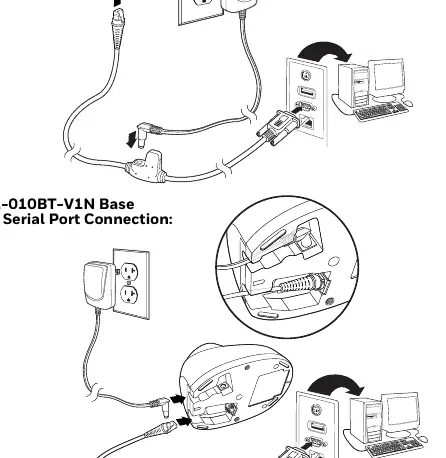

- RS232 Serial Port: Podłącz kabel do portu szeregowego i zabezpiecz śrubami.
- RS485: Przeznaczony do terminali IBM POS.
Obsługa systemu bezprzewodowego
W przypadku modelu 1472g, skaner musi zostać połączony z bazą lub punktem dostępowym (Access Point). Aby połączyć skaner z bazą, należy umieścić go w podstawce po podłączeniu zasilania. Bateria powinna być ładowana przez minimum 4 godziny przed pierwszym użyciem.
Programowanie skanera
Konfiguracja odbywa się poprzez skanowanie odpowiednich kodów kreskowych z instrukcji. Możliwe jest ustawienie m.in.:
- Interfejsu: Wybór typu połączenia (USB, RS232, itp.).
- Symbologii: Włączanie i wyłączanie obsługi konkretnych typów kodów kreskowych.
- Formatowania danych: Dodawanie prefiksów i sufiksów do odczytanych danych.
- Trybu pracy: Ustawienia wyzwalania (ręczne, prezentacyjne, automatyczne).
Konserwacja i rozwiązywanie problemów
Skaner nie wymaga specjalistycznej konserwacji. Obudowę i okienko należy czyścić miękką szmatką zwilżoną wodą. Nie należy używać rozpuszczalników ani ściernych materiałów. W przypadku problemów z odczytem, sprawdź czy kod nie jest uszkodzony, czy skaner jest poprawnie podłączony oraz czy odpowiednia symbologia jest włączona w ustawieniach.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Skaner nie łączy się z bazą
Umieść skaner w bazie, aby nawiązać połączenie. Upewnij się, że baza jest zasilana.
Brak odczytu kodów
Sprawdź, czy kod nie jest uszkodzony, zabrudzony lub czy symbologia jest włączona w ustawieniach skanera.
Skaner nie włącza się
Sprawdź zasilanie bazy lub naładuj baterię (minimum 4 godziny przed pierwszym użyciem).
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń transportowych
- Naładuj baterię (dla modeli bezprzewodowych) przez min. 4 godziny
- Podłącz odpowiedni kabel interfejsu do urządzenia i komputera
- Zeskanuj kody konfiguracyjne, jeśli wymagane są niestandardowe ustawienia
Parametry w praktyce
- Input Voltage
- 4.0 - 5.5VDC
- Operating Temperature
- 32°F do 122°F (0°C do 50°C)
- Drop Specification
- Odporny na 30 upadków z wysokości 1.8m na beton
Ilustracje i schematy
- Schematy podłączenia kabli (USB, RS232, Keyboard Wedge)
- Wskaźniki LED bazy i skanera
- Instrukcja wymiany baterii w modelu bezprzewodowym
Zgodność modelu
- Wymaga odpowiedniego kabla dla typu terminala
- Modele 147Xg2D obsługują kody 2D, modele 147Xg1D nie
