Instrukcja obsługi skanera Datalogic Magellan 1500i

Najważniejsze informacje z instrukcji

Datalogic Magellan 1500i to skaner obrazujący przeznaczony do środowisk detalicznych. Instrukcja zawiera szczegółowe informacje dotyczące instalacji, konfiguracji, programowania oraz konserwacji urządzenia. Skaner obsługuje różne interfejsy (RS-232, USB) i oferuje zaawansowane funkcje, takie jak odczyt kodów z ekranów telefonów komórkowych oraz przechwytywanie obrazów.

Opis urządzenia

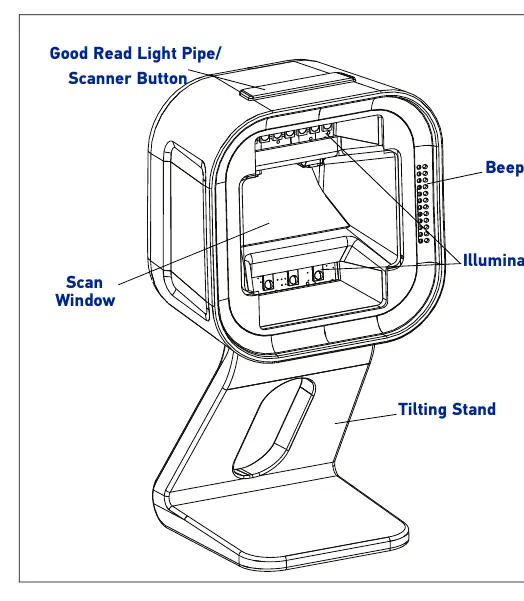

Skaner posiada okno skanowania, wskaźnik Good Read, przycisk skanowania oraz wbudowany głośnik. Urządzenie może być używane w trybie prezentacyjnym (na podstawce) lub ręcznym.

Instalacja i podłączenie

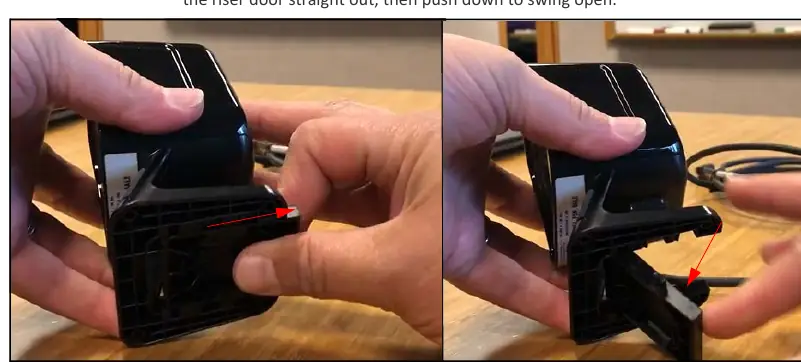

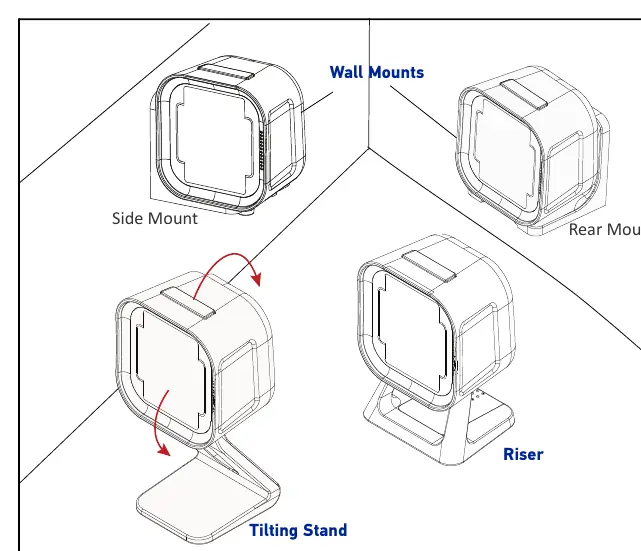

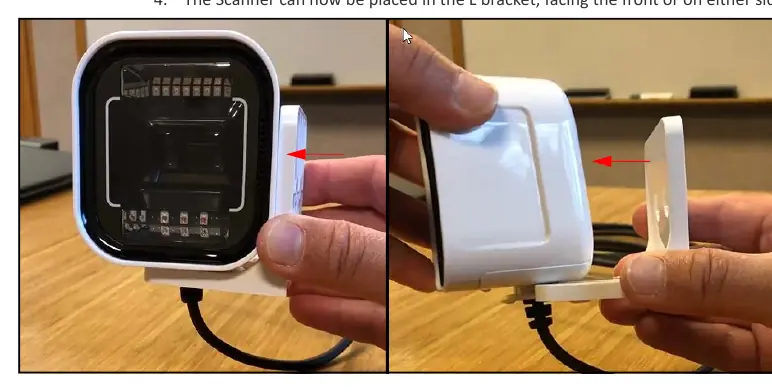

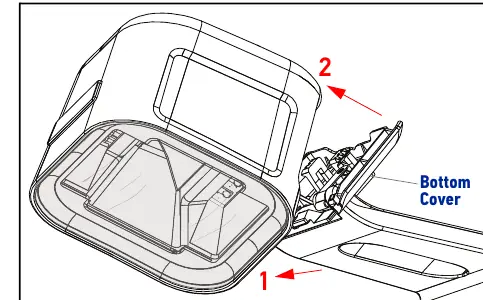

Skaner można podłączyć do terminala lub komputera za pomocą kabla USB lub RS-232. W przypadku RS-232, jeśli terminal nie obsługuje zasilania (POT), należy użyć zewnętrznego zasilacza. Dostępne są różne opcje montażu: podstawka uchylna (Tilting Stand), podwyższenie (Riser) oraz montaż ścienny (L-Bracket).

Obsługa

Skaner automatycznie przełącza się między trybem prezentacyjnym a ręcznym. Funkcja Center Zone pozwala ograniczyć obszar skanowania, co jest przydatne przy listach wyboru (pick lists).

Programowanie

Konfigurację urządzenia można przeprowadzić na trzy sposoby:

• Skanowanie kodów programujących zawartych w instrukcji.
• Użycie narzędzia Datalogic Scanalyzer (wymaga przejścia w tryb Service Port Mode).
• Wysyłanie komend hosta (dla interfejsów RS-232 i USB COM).

Uwaga: Zmiana interfejsu resetuje wszystkie inne ustawienia do wartości fabrycznych.

Czyszczenie i konserwacja

Do czyszczenia okna skanera i obudowy należy używać czystej, niestrzępiącej się szmatki zwilżonej łagodnym, nieściernym środkiem czyszczącym na bazie wody. Dopuszczalne środki to: nadtlenek wodoru (do 3%), wybielacz chlorowy (do 0,25%), łagodny detergent z wodą oraz alkohol izopropylowy (do 70%). Nigdy nie rozpylaj środków czyszczących bezpośrednio na skaner.

Rozwiązywanie problemów

W przypadku wykrycia błędu, skaner emituje długi, niski dźwięk i miga diodą LED. Naciśnięcie przycisku skanowania pozwala usłyszeć kod błędu. W razie problemów z konfiguracją, można przywrócić ustawienia fabryczne za pomocą odpowiedniego kodu kreskowego.
