Instrukcja obsługi skanera Honeywell Hyperion 1300g
Szybki przewodnik po instalacji i konfiguracji skanera Honeywell Hyperion 1300g. Dowiedz się, jak podłączyć urządzenie przez USB, RS232 lub RS485, zmienić tryby pracy, ustawić kraj klawiatury oraz zresetować ustawienia do wartości...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją obsługi (Quick Start Guide) dla skanera Honeywell Hyperion 1300g. Zawiera on kluczowe procedury instalacji, podłączania do różnych interfejsów oraz podstawowej konfiguracji urządzenia za pomocą kodów kreskowych. Pełna dokumentacja techniczna dostępna jest na stronie producenta.
Podłączanie skanera
Przed przystąpieniem do podłączania skanera należy bezwzględnie wyłączyć zasilanie komputera. Po poprawnym podłączeniu urządzenia można ponownie włączyć komputer.
Skaner obsługuje różne interfejsy połączeniowe:
- USB: Podłącz kabel skanera bezpośrednio do portu USB w komputerze.
- Serial (RS232): Podłącz kabel do portu szeregowego i podłącz zasilacz, jeśli jest wymagany.
- RS485: Podłącz kabel do odpowiedniego portu w terminalu POS.
- Keyboard Wedge: Podłącz kabel w szereg między klawiaturą a komputerem.
Konfiguracja i tryby pracy
Konfiguracja skanera odbywa się poprzez zeskanowanie odpowiednich kodów kreskowych znajdujących się w instrukcji.
- Resetowanie ustawień: Aby przywrócić ustawienia fabryczne, zeskanuj kod "Standard Product Defaults".
- Tryby pracy: Możesz wybrać jeden z trzech trybów: Manual Trigger (wymaga naciśnięcia przycisku), Automatic Trigger (wiązka światła jest zawsze włączona) lub Presentation Mode (skaner aktywuje się automatycznie po wykryciu kodu).
- Ustawienia klawiatury: Aby dostosować układ klawiatury do kraju, zeskanuj kod "Program Keyboard Country", następnie cyfrę odpowiadającą krajowi z tabeli, a na końcu kod "Save".
Zaawansowane ustawienia
Instrukcja umożliwia również konfigurację dodatkowych funkcji:
- Sufiksy: Możesz dodać znak powrotu karetki (CR) lub tabulacji (Tab) po zeskanowaniu kodu.
- Edytor formatu danych: Pozwala na zaawansowane definiowanie formatu przesyłanych danych.
- Opóźnienie ponownego odczytu (Reread Delay): Zapobiega przypadkowemu wielokrotnemu odczytaniu tego samego kodu.
Wsparcie techniczne
Do zaawansowanej konfiguracji urządzenia producent udostępnia narzędzie programowe EZConfig. Wszelkie informacje dotyczące serwisu, gwarancji oraz pełnej dokumentacji można znaleźć na stronie www.honeywellaidc.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Skaner nie czyta kodów
Sprawdź technikę skanowania (kąt nachylenia) i upewnij się, że kod nie jest uszkodzony lub zabrudzony.
Błędne znaki przy skanowaniu
Użyj kodu programującego 'Program Keyboard Country' i ustaw odpowiedni kraj klawiatury zgodnie z tabelą w instrukcji.
Skaner wymaga naciśnięcia przycisku
Zeskanuj kod 'Presentation Mode' lub 'Automatic Trigger', aby zmienić tryb pracy na automatyczny.
Przed użyciem
- Wyłącz zasilanie komputera przed podłączeniem skanera.
- Zidentyfikuj typ interfejsu (USB, RS232, RS485, Keyboard Wedge).
- Jeśli dołączono zasilacz, zmontuj go zgodnie z instrukcją przed podłączeniem do gniazdka.
- Upewnij się, że kabel jest poprawnie wpięty do skanera i komputera.
Ilustracje i schematy

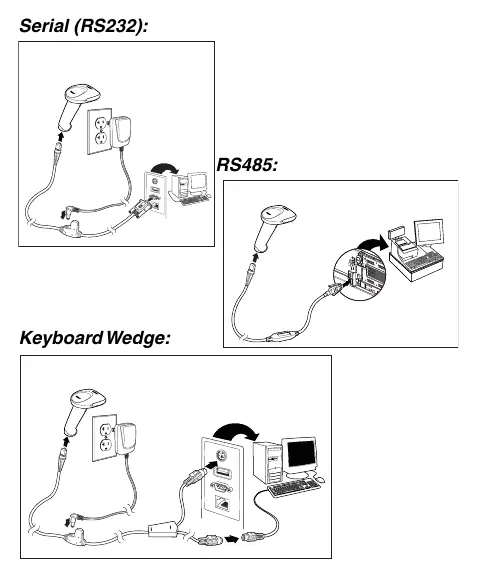

- Schematy pokazują sposób podłączenia kabla do skanera oraz do odpowiedniego portu w komputerze lub terminalu.
- Kody kreskowe w instrukcji służą do programowania urządzenia poprzez ich zeskanowanie.
Zgodność modelu
- RS485 domyślnie ustawiony na port 5B; dla terminali IBM POS używających portu 9B należy zeskanować odpowiedni kod programujący.
- Niektóre znaki specjalne (@, |, $, #, itp.) mogą nie być obsługiwane w krajach innych niż USA przy standardowych ustawieniach klawiatury.
