Instrukcja obsługi centrali przeciwpożarowej Honeywell...

Najważniejsze informacje

Niniejsza instrukcja dotyczy konwencjonalnych central przeciwpożarowych Honeywell serii 13270 (wersje 2, 4 i 8 strefowe) oraz centrali powtarzającej (repeat panel). Dokument przeznaczony jest dla instalatorów i inżynierów serwisu. Systemy te zostały zaprojektowane zgodnie z normami EN54-2 i EN54-4.

Projektowanie systemu

Projekt systemu powinien być zgodny z normą BS 5839:Part 1:2013. Główne wymagania obejmują:

• Zasilanie sieciowe musi być doprowadzone przez bezpiecznik (fused spur unit) o wartości 5A dla central 2-strefowych i 7A dla 4 i 8-strefowych.
• Obwody strefowe mogą obsługiwać do 3.0mA obciążenia. Wymagane jest stosowanie rezystora końcowego (end-of-line) lub kondensatora bipolarnego.

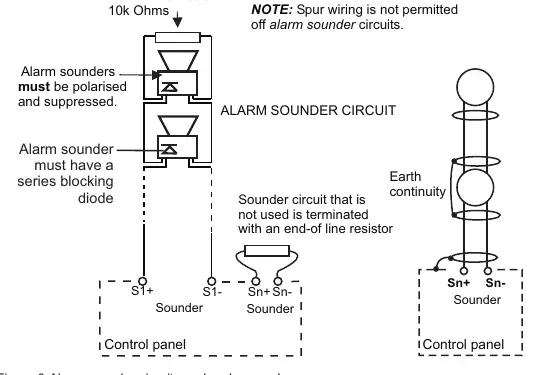

• Obwody sygnalizatorów (sounder circuits) muszą być zakończone rezystorem 10k Ohm.
• Zabronione jest stosowanie okablowania typu "spur" (odgałęzień) w obwodach strefowych i sygnalizatorów.

Instalacja i montaż

Montaż powinien być przeprowadzony zgodnie z lokalnymi przepisami elektrycznymi:

• Przewody powinny być prowadzone w sposób prosty, z zachowaniem separacji od innych systemów (min. 160mm).
• Należy używać dławików kablowych dla zasilania sieciowego.
• Nie należy używać elementów konstrukcyjnych budynku do uziemienia.
• Wszystkie nieużywane otwory w obudowie muszą być zabezpieczone.

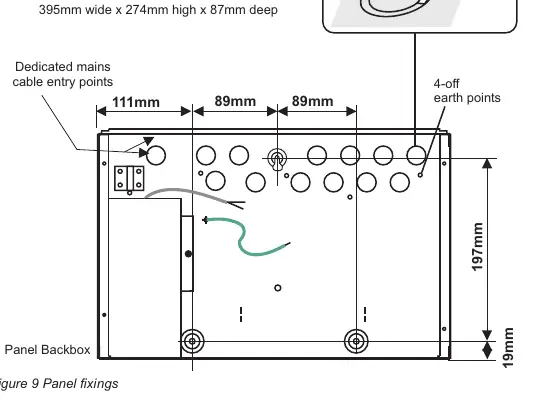

• Centrala posiada opcję montażu podtynkowego przy użyciu dedykowanego zestawu (flush fixing kit).

Uruchomienie i testy

Procedura uruchomienia obejmuje:

1. Odłączenie kabli od terminali stref, sygnalizatorów i zasilania pomocniczego.
2. Podłączenie rezystorów/kondensatorów końcowych.
3. Włączenie zasilania sieciowego, a następnie podłączenie akumulatorów.
4. Weryfikację poprawnego działania (zielona dioda zasilania).
5. Przeprowadzenie testów obwodów (otwarty/zwarty) oraz testów systemu w trybie serwisowym.

Obsługa i wskaźniki

Panel sterowania wyposażony jest w klawiaturę numeryczną i zestaw diod LED:

• Wskaźniki: Fire (pożar), Fault (usterka), Power (zasilanie), Earth (doziemienie), Sounder (sygnalizator), Disabled (wyłączenie), Test, Delay (opóźnienie).
• Klawisze funkcyjne: Cancel Buzzer (wyciszenie brzęczyka), System Reset (reset systemu), Sound Alarms (uruchomienie alarmów), Silence Alarms (wyciszenie alarmów).
• Dostęp: Dostęp do funkcji serwisowych wymaga wprowadzenia kodu dostępu (domyślny kod AL2: 123).

Programowanie i kody dostępu

System posiada różne poziomy dostępu:

• AL2 (Site security): 123 (domyślny).
• AL3 (Site engineering): 321 (domyślny).
• AL4 (Engineers): 7426.
• Reset kodów: 2623.

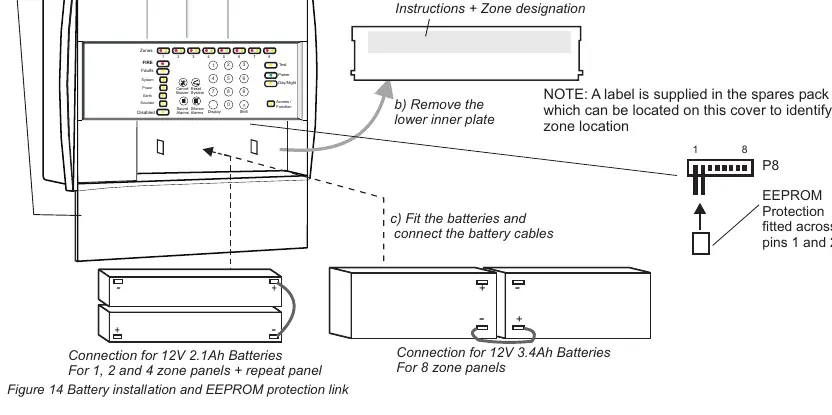

Programowanie odbywa się poprzez klawiaturę po wprowadzeniu odpowiedniego kodu i użyciu klawisza Shift. Należy pamiętać o usunięciu zworki zabezpieczającej EEPROM przed programowaniem i jej ponownym założeniu po zakończeniu.

Rozwiązywanie problemów

W przypadku wystąpienia usterki, świeci się odpowiednia dioda Fault oraz włącza się brzęczyk. Typowe usterki obejmują:

• Zone fault: Przerwa lub zwarcie w obwodzie strefy, brak rezystora końcowego.
• Sounder fault: Przerwa lub zwarcie w obwodzie sygnalizatora.
• Mains/Battery fault: Problemy z zasilaniem sieciowym lub akumulatorami.
• Earth fault: Doziemienie w instalacji.

Dane techniczne

• Napięcie zasilania: 230V AC.
• Akumulatory: 12V 2.1Ah lub 3.4Ah (zależnie od modelu).
• Temperatura pracy: 0°C do 40°C.
• Stopień ochrony: IP31.
• Maksymalny przekrój przewodu: 2.5mm².
