Instrukcja obsługi systemu głośnikowego Rockville House Party System 10
Szybki przewodnik po systemie głośnikowym Rockville House Party System 10. Dowiedz się, jak podłączyć głośniki, korzystać z Bluetooth, radia FM, odtwarzacza USB/SD oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Rockville House Party System 10 to 3-drożny system głośnikowy o mocy 1000W z wbudowanym modułem Bluetooth, odtwarzaczem USB/SD oraz radiem FM. Instrukcja zawiera wskazówki dotyczące konfiguracji, obsługi oraz konserwacji urządzenia. W razie problemów technicznych, wsparcie dostępne jest pod numerem 1-646-758-0144 (poniedziałek-piątek, 9:00-17:00 EST).
Zawartość zestawu
- 2 głośniki
- Kabel 15 ft do połączenia głośnika aktywnego z pasywnym
- Pilot zdalnego sterowania
- Kabel zasilający 6 ft
- Antena FM
- Instrukcja obsługi i karta gwarancyjna
Bezpieczeństwo
- Nie otwierać urządzenia (ryzyko porażenia prądem).
- Chronić przed wilgocią.
- Zapewnić odpowiednią wentylację.
- Ustawiać na stabilnej i równej powierzchni.
Opis urządzenia i złącza
System posiada panel przedni z wyświetlaczem, przyciskami sterowania (Mode, Play/Auto, Menu, głośność) oraz wejściami mikrofonowymi 1/4". Panel tylny zawiera wejścia: optyczne, koaksjalne, PC, AUX1, AUX2, gniazdo anteny FM, gniazdo zasilania IEC, przełącznik napięcia oraz wyjście na lewy głośnik.
Obsługa i tryby pracy
Bluetooth
- Upewnij się, że głośnik jest włączony.
- Wybierz tryb Bluetooth przyciskiem MODE na urządzeniu lub BT na pilocie.
- Włącz Bluetooth w urządzeniu źródłowym i wybierz "HOUSE PARTY SYSTEM 10".
USB/SD
- Włóż nośnik USB lub kartę SD do odpowiedniego portu.
- Odtwarzanie rozpocznie się automatycznie.
- Obsługiwane formaty: MP3, WMA, WAV (maks. pojemność 32GB).
Radio FM
- Podłącz i rozwiń antenę.
- Wybierz tryb FM przyciskiem MODE.
- Użyj przycisku PLAY/AUTO na urządzeniu lub AUTO na pilocie, aby przeskanować i zapisać stacje.

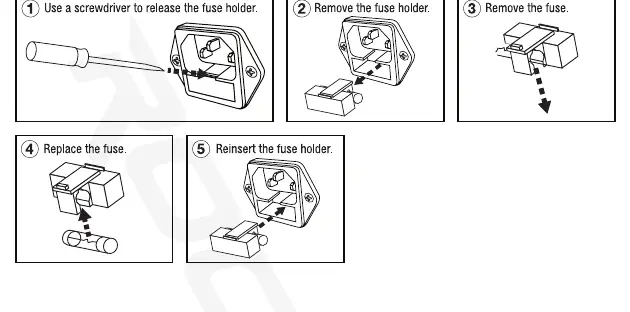

Wymiana bezpiecznika
W przypadku braku zasilania, sprawdź bezpiecznik znajdujący się w gnieździe zasilania IEC. Użyj śrubokręta, aby zwolnić uchwyt bezpiecznika, wyjmij go, wymień na nowy i wsuń uchwyt z powrotem.
Rozwiązywanie problemów
- Brak zasilania: Sprawdź podłączenie kabla zasilającego i pozycję przełącznika ON.
- Brak dźwięku/zniekształcenia: Sprawdź kable, ustawienia głośności (urządzenie i źródło), upewnij się, że mikrofony są włączone.
- Problemy z Bluetooth: Upewnij się, że urządzenie jest w zasięgu (do 5 stóp podczas parowania), nie jest połączone z innym sprzętem i jest wykrywalne.
- Brak odtwarzania USB/SD: Sprawdź format plików i pojemność nośnika (maks. 32GB).
Dane techniczne
- Moc: 250W RMS / 1000W peak
- Pasmo przenoszenia: 40Hz – 20kHz
- Zasilanie: AC 115/230V
- Wymiary: 15" x 23.6" x 11.8"
- Waga: 66 lbs
Informacje o producencie
Rockville Audio
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy kabel zasilający jest dobrze podłączony i czy przełącznik znajduje się w pozycji ON.
Brak dźwięku lub zniekształcenia
Sprawdź poprawność podłączenia kabli wejściowych, ustawienia głośności na urządzeniu i pilocie oraz czy mikrofony są włączone.
Problemy z parowaniem Bluetooth
Upewnij się, że urządzenie jest w zasięgu (do 5 stóp), nie jest połączone z innym sprzętem i jest w trybie wykrywalnym.
Brak odtwarzania z USB/SD
Upewnij się, że wybrano właściwe źródło, pliki są w obsługiwanym formacie (MP3, WMA, WAV) i nośnik nie przekracza 32GB.
Przed użyciem
- Sprawdź zawartość opakowania (2 głośniki, kable, pilot, antena).
- Upewnij się, że głośniki stoją na stabilnej powierzchni.
- Zapewnij odpowiednią wentylację wokół urządzenia.
- Podłącz głośnik aktywny z pasywnym za pomocą dołączonego kabla.
- Sprawdź ustawienie przełącznika napięcia (115V/230V).
Parametry w praktyce
- Wejścia mikrofonowe
- Dwa wejścia 1/4" z regulacją głośności i echa.
Ilustracje i schematy
- Panel przedni: sterowanie odtwarzaniem, głośnością i trybami.
- Panel tylny: wejścia audio (RCA, optyczne, koaksjalne, PC) oraz wyjście na drugi głośnik.
- Pilot: pełna kontrola nad odtwarzaniem, radiem i ustawieniami EQ.
- Schemat wymiany bezpiecznika: instrukcja krok po kroku.
Zgodność modelu
- Zalecane użycie niesymetrycznych mikrofonów dynamicznych.
- Obsługiwane formaty plików: MP3, WMA, WAV.
- Maksymalna pojemność nośników USB/SD: 32GB.
