Instrukcja obsługi wzmacniacza Rockville RPA16

Najważniejsze informacje z instrukcji

Wzmacniacz Rockville RPA16 to profesjonalne urządzenie o mocy 10 000 W, przeznaczone do montażu w szafie rack (zajmuje 2U). Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego użytkowania, w tym wymóg zapewnienia odpowiedniej wentylacji (co najmniej 2 cale wolnej przestrzeni po bokach) oraz przestrzegania minimalnej impedancji głośników wynoszącej 4 omy. W przypadku problemów technicznych należy kontaktować się z infolinią pod numerem 1-646-758-0144 (poniedziałek-piątek, 9:00-17:00 EST).

Opis urządzenia i funkcje przedniego panelu

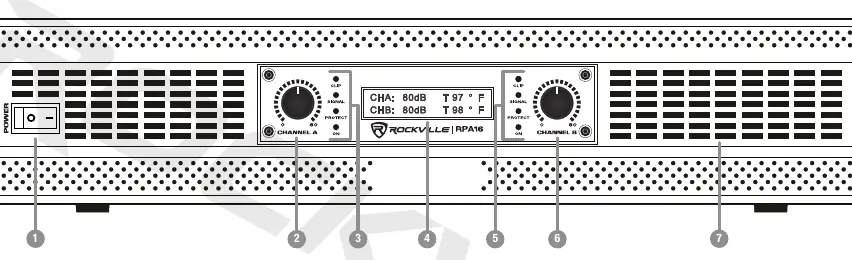

Przedni panel wzmacniacza zawiera:

• Włącznik zasilania (Power On/Off).
• Pokrętła regulacji poziomu sygnału (Channel A/B) – służą do kontroli poziomu wejściowego.
• Diody LED: Clip (sygnalizuje przesterowanie), Signal (sygnalizuje obecność sygnału powyżej 100mV), Protect (sygnalizuje zwarcie, niską impedancję lub awarię), On (zasilanie).
• Ekran LCD wyświetlający poziom sygnału w dB oraz temperaturę pracy dla każdego kanału.

Montaż w szafie rack

Urządzenie zaprojektowano do montażu w standardowej szafie 19-calowej. Wymagane jest 2U przestrzeni. Należy użyć dołączonych uchwytów rack, śrub i podkładek. Zaleca się pozostawienie co najmniej 2 cali odstępu od ścian bocznych szafy oraz zapewnienie otwartego tyłu dla swobodnego przepływu powietrza. W przypadku zastosowań mobilnych należy zapewnić dodatkowe wsparcie dla tylnej części wzmacniacza.

Konfiguracja trybów pracy

Wzmacniacz oferuje trzy tryby pracy wybierane przełącznikiem:

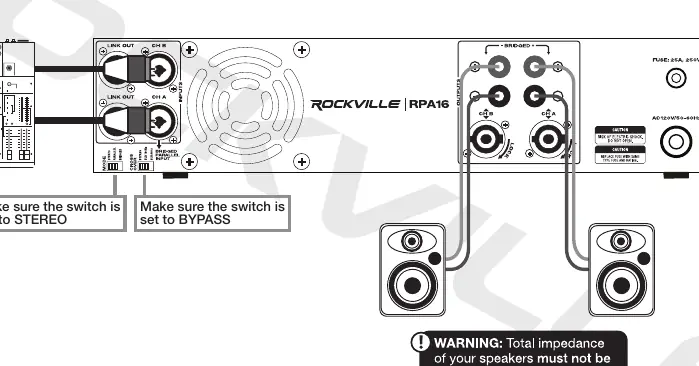

• Stereo: Niezależna praca kanałów A i B. Każdy kanał posiada własną regulację poziomu. Minimalna impedancja głośników: 4 omy.

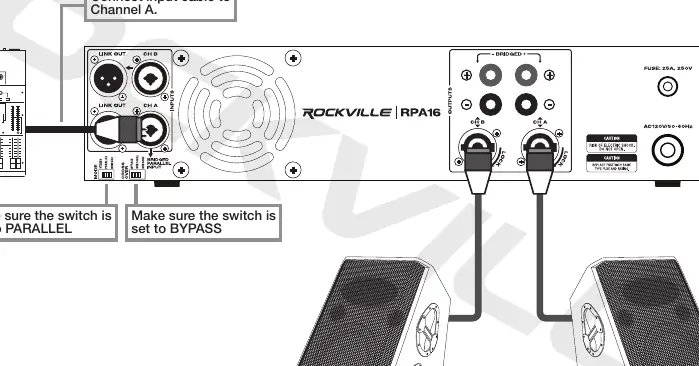

• Parallel: Kanały są połączone wewnętrznie. Sygnał podany na wejście kanału A jest przesyłany do obu kanałów.

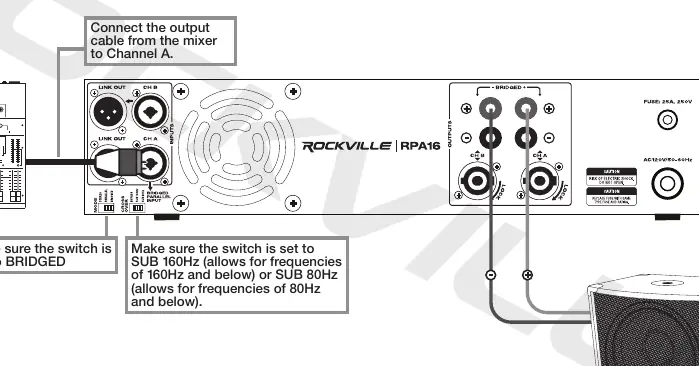

• Bridged: Praca w trybie mono. Moc obu kanałów jest sumowana. Wejście kanału A jest dedykowanym wejściem. Tryb używany głównie do zasilania subwooferów.

Wbudowany przełącznik zwrotnicy (Crossover) pozwala na wybór trybu: Bypass (pełne pasmo), 80Hz lub 160Hz (dla subwooferów).

Podłączanie głośników i sygnału

Urządzenie posiada następujące złącza:

• Wejścia: Combo XLR / 1/4 cala TRS/TS.

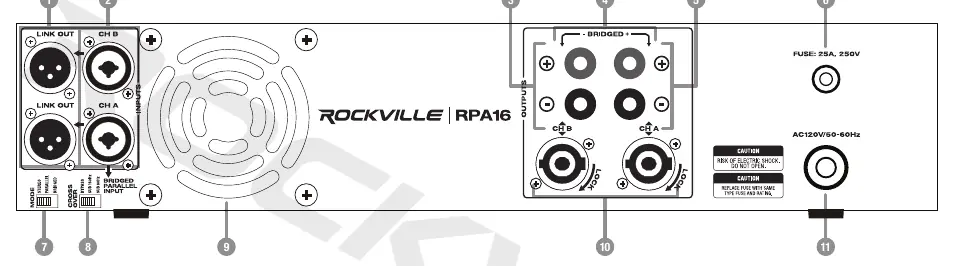

• Wyjścia: Zaciski głośnikowe (Binding Post/Banana Plug), złącza Speakon oraz wyjście XLR Link Out do łączenia z kolejnym wzmacniaczem lub aktywnym subwooferem.

Rozwiązywanie problemów

W przypadku braku zasilania należy sprawdzić bezpiecznik (25A/250V), kabel zasilający oraz włącznik. Jeśli brak dźwięku, należy zweryfikować poprawność podłączenia kabli, ustawienia głośności w urządzeniach źródłowych (mikser) oraz upewnić się, że głośniki są podłączone do wyjść (OUTPUT), a nie wejść (INPUT). Jeśli świeci się dioda Clip, należy zmniejszyć wzmocnienie (gain) lub sprawdzić impedancję głośników.
