Instrukcja obsługi wzmacniacza Dayton Audio DTA-2.1BT2
Szybki przewodnik po wzmacniaczu Dayton Audio DTA-2.1BT2. Dowiedz się, jak podłączyć głośniki, sparować urządzenia Bluetooth i skonfigurować ustawienia dźwięku.
Spis treści
Najważniejsze informacje
Wzmacniacz Dayton Audio DTA-2.1BT2 to kompaktowe urządzenie klasy D o mocy 100W, przeznaczone do zasilania głośników stereo oraz pasywnego subwoofera. Instrukcja zawiera kluczowe informacje dotyczące podłączenia sprzętu audio, konfiguracji połączenia Bluetooth oraz obsługi panelu sterowania.

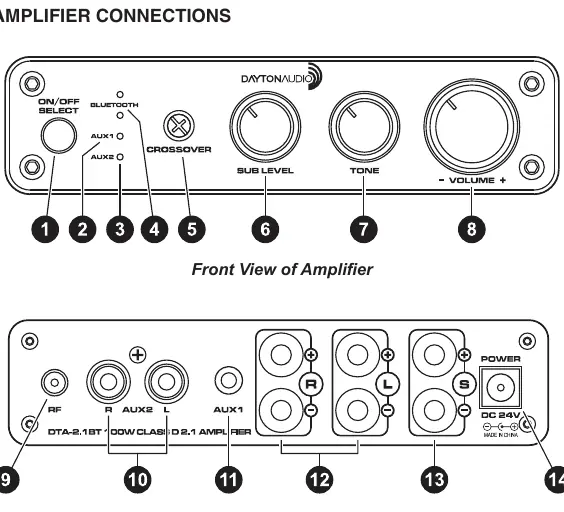

Opis urządzenia i złącza
Urządzenie posiada dwa panele sterujące:
- Panel przedni: Zawiera przycisk zasilania i wyboru źródła (ON/OFF SELECT), wskaźniki LED dla źródeł (Bluetooth, AUX1, AUX2), pokrętło regulacji częstotliwości subwoofera (CROSSOVER), pokrętło regulacji tonów (TONE) oraz pokrętło głośności głównej (VOLUME).
- Panel tylny: Wyposażony w złącze anteny Bluetooth, wejścia AUX2 (RCA) i AUX1 (3.5 mm), wyjścia głośnikowe (R/L), wyjście subwoofera oraz gniazdo zasilania 24V DC.
Podłączanie głośników i konfiguracja
Przed rozpoczęciem użytkowania upewnij się, że głośniki mają impedancję w zakresie 4-8 Ohm.
- Podłącz głośniki pasywne oraz subwoofer do odpowiednich zacisków na tylnym panelu, zwracając uwagę na poprawną polaryzację.
- Podłącz zasilacz do wzmacniacza, a następnie do gniazdka ściennego.
- Włącz urządzenie, przytrzymując przycisk ON/OFF SELECT.
- Krótkie naciśnięcie przycisku SELECT pozwala na przełączanie między źródłami dźwięku (AUX1, AUX2, Bluetooth).
Obsługa Bluetooth
Aby odtwarzać muzykę bezprzewodowo:
- Włącz wzmacniacz i wybierz tryb Bluetooth krótkim naciśnięciem przycisku SELECT.
- Wyszukaj urządzenie "DTA-2.1BT2" na swoim telefonie lub tablecie.
- Gdy dioda BT zacznie migać na czerwono/niebiesko, wzmacniacz jest w trybie parowania.
- Po sparowaniu dioda zmieni tryb na powolne pulsowanie i usłyszysz sygnał dźwiękowy.
Wskazówka: Dla uzyskania najlepszej jakości dźwięku, ustaw głośność w urządzeniu źródłowym (telefon/tablet) na około 75%, a następnie dostosuj głośność główną za pomocą pokrętła na wzmacniaczu.
Dane techniczne
- Moc wyjściowa: 50W x 2 (głośniki) + 100W (subwoofer)
- Zakres częstotliwości subwoofera: 50Hz - 120Hz
- Impedancja: 4-8 Ohm
- Zasilanie: 24 VDC
- Zasięg Bluetooth: do 30 metrów
- Kompatybilność Bluetooth: A2DP, AVRCP
Informacje o producencie
Dayton Audio
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź, czy wybrano właściwe źródło (AUX1, AUX2 lub Bluetooth) za pomocą przycisku SELECT na panelu przednim.
Problemy z parowaniem Bluetooth
Upewnij się, że wzmacniacz jest w trybie parowania (dioda miga). Jeśli połączenie nie następuje, usuń urządzenie z pamięci telefonu i powtórz proces parowania.
Niska jakość dźwięku przy połączeniu Bluetooth
Ustaw głośność w urządzeniu źródłowym na ok. 75%, a następnie użyj pokrętła VOLUME na wzmacniaczu do końcowej regulacji.
Przed użyciem
- Upewnij się, że głośniki mają impedancję 4-8 Ohm.
- Sprawdź poprawność polaryzacji przewodów głośnikowych.
- Podłącz zasilacz 24V DC do wzmacniacza.
- Włącz wzmacniacz długim naciśnięciem przycisku ON/OFF.
Parametry w praktyce
- Moc wyjściowa
- 50W na kanał dla głośników stereo oraz 100W dedykowane dla subwoofera.
- Sub Crossover
- Regulacja częstotliwości odcięcia subwoofera w zakresie 50Hz - 120Hz.
- Zasięg Bluetooth
- Stabilne połączenie bezprzewodowe do 30 metrów w otwartej przestrzeni.
Ilustracje i schematy
- Panel przedni: przycisk zasilania/wyboru, wskaźniki LED, pokrętła regulacji subwoofera, tonów i głośności.
- Panel tylny: wejścia AUX (RCA i 3.5mm), wyjścia głośnikowe, wyjście subwoofera i gniazdo zasilania.
Zgodność modelu
- Wzmacniacz obsługuje głośniki pasywne o impedancji 4-8 Ohm.
- Wymagany zasilacz 24V DC.
- Obsługiwane profile Bluetooth: A2DP, AVRCP.
