Instrukcja obsługi wzmacniacza miksującego Taga Harmony TCA Series
Szybki przewodnik po wzmacniaczach miksujących Taga Harmony serii TCA. Dowiedz się, jak poprawnie podłączyć głośniki 100V/70V lub niskoimpedancyjne, skonfigurować strefy, podłączyć mikrofony oraz obsługiwać funkcję priorytetu i sygnału...
Spis treści
Najważniejsze informacje z instrukcji
Wzmacniacze serii TCA to urządzenia przeznaczone do instalacji komercyjnych (restauracje, biura, obiekty użyteczności publicznej). Urządzenie obsługuje linie głośnikowe 100V/70V oraz głośniki niskoimpedancyjne. Kluczowe ostrzeżenie: Nigdy nie podłączaj jednocześnie głośników 100V/70V oraz niskoimpedancyjnych, gdyż grozi to trwałym uszkodzeniem wzmacniacza.
Opis urządzenia
Wzmacniacz posiada wejścia liniowe (LINE1-3), wejścia mikrofonowe (MIC1-2) z funkcją miksowania oraz wyjście MONO OUT. Modele wyposażone są w regulację tonów niskich (BASS) i wysokich (TREBLE) dla wszystkich stref oraz wbudowany wentylator chłodzący.
Instalacja w szafie rack
Urządzenie można montować w szafach o szerokości 19 cali. Wymagana przestrzeń to 2 jednostki rack (2 RS = 89 mm). Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania, które może skutkować utratą gwarancji. Zaleca się montaż w dolnej części szafy, aby zachować stabilność konstrukcji.
Podłączenie głośników
Wzmacniacz oferuje dwa tryby pracy: 100V/70V (dla wielu stref) oraz niskoimpedancyjny. Przed podłączeniem należy upewnić się, że wzmacniacz jest wyłączony. Kable głośnikowe powinny być odizolowane na długości 10 mm. Należy unikać zwarć między przewodami.
Obsługa i ustawienia
- ZONE VOLUME: Regulacja głośności dla poszczególnych stref (tylko w trybie Zone Outputs).
- MIC2 Priority: Wejście mikrofonowe MIC2 posiada priorytet – po jego użyciu pozostałe aktywne wejścia są wyciszane.
- CHIME: Przycisk sygnału dźwiękowego wycisza wejścia liniowe na czas komunikatu głosowego.
- Wskaźniki LED: SIG (sygnał), CLP (przeciążenie – jeśli miga, należy zmniejszyć głośność).
Bezpieczeństwo i konserwacja
Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Do czyszczenia należy używać miękkiej, wilgotnej szmatki; nie stosować silnych detergentów. W przypadku wymiany bezpiecznika należy użyć dokładnie tego samego typu, co wskazany na tylnym panelu.
Kontakt serwisowy: Polpak Poland Sp. z o.o., Al. Jerozolimskie 331A, 05-816 Reguły k/Warszawy, Polska. E-mail: [email protected]
Praktyczna pomoc
Typowe problemy
Dioda ON nie świeci po włączeniu
Urządzenie może być w trybie ochrony. Wyłącz wzmacniacz, odłącz kabel zasilający i sprawdź, czy kable głośnikowe nie są zwarte.
Dioda CLP miga podczas pracy
Sygnał jest przesterowany. Należy zmniejszyć poziom głośności lub czułość wejść liniowych.
Brak dźwięku z wejścia liniowego
Upewnij się, że pokrętło LINE nie jest ustawione w pozycji minimalnej (0) oraz że nie jest wciśnięty przycisk CHIME.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z etykietą na urządzeniu.
- Upewnij się, że wszystkie pokrętła głośności są ustawione na minimum przed włączeniem.
- Zweryfikuj, czy używasz tylko jednego typu głośników (100V/70V lub niskoimpedancyjne).
- Upewnij się, że wentylator chłodzący nie jest zasłonięty.
- Sprawdź poprawność polaryzacji przewodów głośnikowych (+/-).
Ilustracje i schematy
- Panel przedni: zawiera włącznik, wskaźniki statusu, regulację stref, tonów oraz wejścia mikrofonowe.

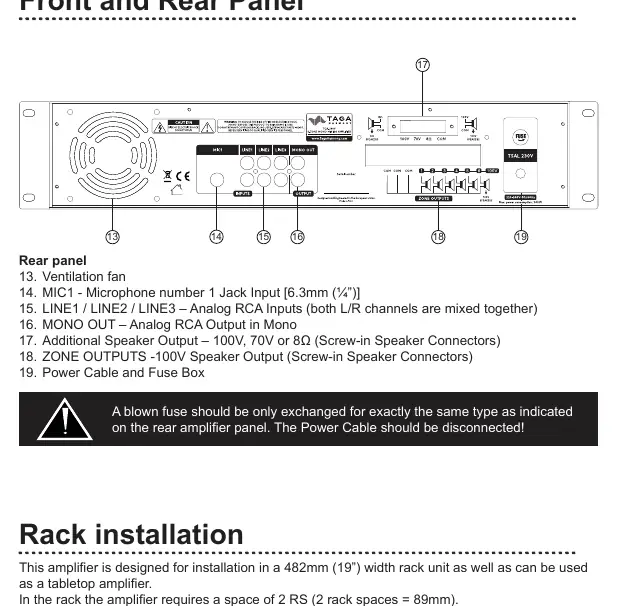

- Panel tylny: zawiera wejścia RCA, wyjście MONO OUT, złącza głośnikowe śrubowe oraz gniazdo zasilania z bezpiecznikiem.
Zgodność modelu
- 70V nie jest dostępne dla wyjść strefowych (ZONE OUTPUTS).
- Wzmacniacz jest urządzeniem mono (sygnały L/R są miksowane).
- Wymagana wiedza techniczna przy instalacji systemów 70V/100V.
