Instrukcja obsługi wzmacniacza miksującego Adastra RMC Series 100V
Szybki przewodnik po wzmacniaczu miksującym Adastra RMC Series. Dowiedz się, jak podłączyć głośniki 100V lub o niskiej impedancji, skonfigurować wejścia mikrofonowe, używać odtwarzacza CD/USB/SD oraz rozwiązywać typowe problemy z dźwiękiem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wzmacniacz miksujący Adastra RMC Series to urządzenie typu rackmount 100V z wbudowanym odtwarzaczem CD, DAB+/FM, Bluetooth, USB i SD. Przed uruchomieniem upewnij się, że napięcie sieciowe jest zgodne ze specyfikacją, a wszystkie połączenia głośnikowe i wejściowe są wykonane przy wyłączonym zasilaniu. Urządzenie nie posiada części serwisowalnych przez użytkownika.
Opis urządzenia
Panel przedni zawiera gniazdo CD, czytnik kart SD, port USB, wyświetlacz TFT, odbiornik IR oraz pokrętła głośności dla poszczególnych kanałów (MIC 1, MIC/LINE 2-3, LINE 4, LINE 5/CD), korektor (BASS, TREBLE) oraz głośność główną (MASTER). Panel tylny wyposażony jest w wejścia XLR i jack 6.3mm, wejścia RCA, zaciski głośnikowe, przełączniki DIP oraz wejście zasilania DC 24V.
Podłączenie i instalacja
Wzmacniacz może być zasilany z sieci 230V lub akumulatora 24V (np. samochodowego). W przypadku systemów 100V, podłącz głośniki równolegle, dbając o to, by łączna moc nie przekraczała mocy wzmacniacza. W systemach o niskiej impedancji (4-16 Ohm) upewnij się, że całkowite obciążenie nie jest mniejsze niż 4 Ohm. Nie wolno łączyć obu typów systemów jednocześnie.
Konfiguracja wejść (DIP switches)
Przełączniki DIP na tylnym panelu pozwalają na: włączenie zasilania Phantom +20V dla mikrofonów pojemnościowych, aktywację funkcji VOX (automatyczne wyciszanie kanałów 4 i 5 podczas mówienia do mikrofonu 1) oraz zmianę czułości wejść MIC/LINE 2 i 3.
Obsługa odtwarzacza
Odtwarzacz obsługuje CD, USB, SD, Bluetooth oraz radio DAB+/FM. Wybór źródła odbywa się przyciskiem Source/Bluetooth Pair. W trybie DAB+/FM można automatycznie skanować stacje, przytrzymując przycisk odtwarzania/pauzy. Pliki MP3 na nośnikach USB/SD muszą być sformatowane w systemie FAT32.
Bezpieczeństwo i konserwacja
Urządzenie wymaga odpowiedniej wentylacji – nie zakrywaj otworów chłodzących. Do czyszczenia obudowy używaj suchej szmatki, a do otworów wentylacyjnych odkurzacza. W przypadku rozlania płynów na obudowę, natychmiast odłącz zasilanie i pozwól urządzeniu wyschnąć przed ponownym użyciem.
Informacje o producencie
Adastra
Praktyczna pomoc
Typowe problemy
Brak dźwięku mimo świecącej diody zasilania
Sprawdź, czy sygnał wejściowy jest podłączony, czy pokrętła głośności (MASTER, MIC, LINE) są odkręcone oraz czy głośniki są poprawnie podłączone.
Wzmacniacz się przegrzewa
Upewnij się, że otwory wentylacyjne są czyste, nie używasz jednocześnie wyjść 100V i 4-16 Ohm oraz że całkowite obciążenie głośnikami nie przekracza dopuszczalnych norm.
Brak dźwięku z mikrofonu pojemnościowego
Sprawdź, czy włączono zasilanie Phantom +20V za pomocą przełączników DIP na tylnym panelu.
Dźwięk jest zniekształcony
Zmniejsz poziom sygnału wejściowego lub pokrętło MASTER, jeśli dioda '0' na wskaźniku poziomu świeci się stale.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami urządzenia.
- Upewnij się, że przełączniki DIP są ustawione przy wyłączonym zasilaniu.
- Sprawdź, czy używasz odpowiedniego typu kabli głośnikowych (podwójna izolacja dla 100V).
- Upewnij się, że nie łączysz jednocześnie głośników 100V i 4-16 Ohm.
- Sprawdź, czy nośniki USB/SD są sformatowane w systemie FAT32.
Parametry w praktyce
- 100V / 4-16 Ohm
- Dwa niezależne typy wyjść głośnikowych; nie wolno ich używać jednocześnie.
Ilustracje i schematy

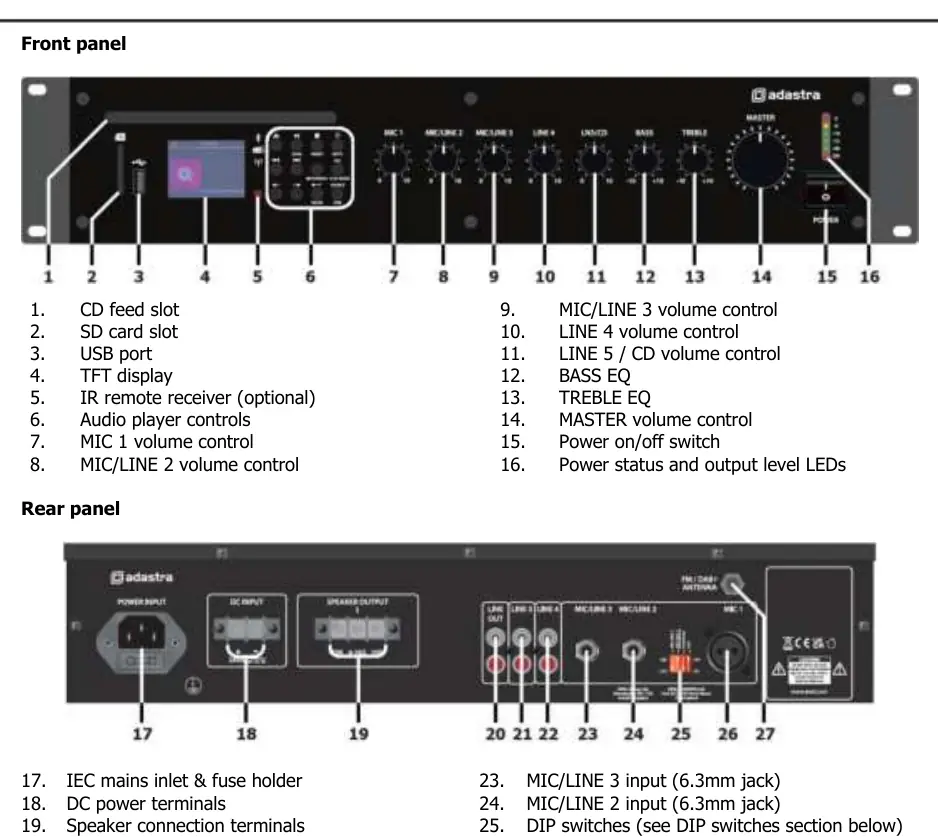

- Panel przedni: 1-6 sterowanie odtwarzaczem, 7-11 regulacja głośności kanałów, 12-14 EQ i Master.
- Panel tylny: 17 zasilanie, 18 wejście DC 24V, 19 wyjścia głośnikowe, 25 przełączniki DIP.
- Przełączniki DIP: ustawienia Phantom, VOX oraz czułości wejść MIC/LINE 2 i 3.
Zgodność modelu
- Nośniki USB/SD muszą być sformatowane w systemie FAT32 (maks. 32GB dla SD).
- Nie używaj mini-CD w szczelinowym napędzie urządzenia.
- Wzmacniacz obsługuje Bluetooth w wersji 5.0.
