Instrukcja obsługi wzmacniacza miksującego Adastra UX-series
Szybki przewodnik po wzmacniaczach miksujących Adastra UX120 i UX240. Dowiedz się, jak podłączyć głośniki 100V lub 2Ω, skonfigurować odtwarzacz audio, Bluetooth, tuner DAB+/FM oraz jak rozwiązywać problemy z dźwiękiem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wzmacniacze Adastra serii UX (UX120, UX240) to kompaktowe urządzenia typu mixer-amplifier przeznaczone do systemów nagłośnieniowych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego podłączenia głośników (100V lub 2Ω), konfiguracji wbudowanego odtwarzacza multimedialnego oraz montażu w szafach rack lub pod blatem.
Bezpieczeństwo i instalacja
Przed podłączeniem urządzenia upewnij się, że napięcie sieciowe jest zgodne ze specyfikacją. Urządzenie wymaga odpowiedniej wentylacji – nie zakrywaj otworów chłodzących. W przypadku instalacji w szafie rack użyj dołączonych akcesoriów montażowych.
Podłączenie głośników
Wzmacniacze UX obsługują dwa tryby pracy, których nie można łączyć:
- Systemy 100V: Podłącz zacisk 100V do dodatniego bieguna głośnika, a COM do ujemnego. Łączna moc głośników nie powinna przekraczać 90% mocy znamionowej wzmacniacza.
- Systemy niskoomowe (2Ω): Podłącz zacisk 2Ω do dodatniego bieguna głośnika, a COM do ujemnego. Całkowita impedancja obciążenia nie może być niższa niż 2Ω.
Obsługa odtwarzacza audio
Wbudowany odtwarzacz obsługuje Bluetooth, USB (pliki mp3/wma, format FAT32/exFAT) oraz tuner DAB+/FM. Przycisk SOURCE służy do przełączania trybów pracy. Menu ustawień (dostępne po przytrzymaniu SOURCE) pozwala na konfigurację czasu, podświetlenia, języka oraz przywrócenie ustawień fabrycznych.
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź ustawienia głośności (MASTER, MIC, AUX, PLAYER) oraz poprawność połączeń głośnikowych. Jeśli wzmacniacz się przegrzewa, upewnij się, że impedancja głośników jest prawidłowa i nie przekraczasz dopuszczalnego obciążenia.
Informacje o producencie
Adastra
Praktyczna pomoc
Typowe problemy
Brak dźwięku przy włączonym zasilaniu
Sprawdź, czy wszystkie pokrętła głośności (MASTER, MIC, AUX, PLAYER) są ustawione powyżej zera oraz czy sygnał wejściowy jest poprawnie podłączony.
Wzmacniacz się przegrzewa lub wyłącza
Sprawdź, czy nie podłączono głośników niskoomowych do zacisków 100V, czy impedancja obciążenia nie jest niższa niż 2Ω oraz czy łączna moc głośników 100V nie przekracza mocy wzmacniacza.
Sprzężenie mikrofonowe (pisk)
Odsuń mikrofon od głośników lub zmniejsz głośność kanału MIC/MASTER.
Bluetooth nie łączy się
Upewnij się, że urządzenie nadawcze znajduje się w zasięgu 5-10m i wybierasz właściwy identyfikator 'adastra-****'.
Przed użyciem
- Sprawdź stan przewodu zasilającego IEC.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- Wybierz tryb pracy (100V lub 2Ω) i podłącz głośniki zgodnie z wybranym schematem.
- Ustaw pokrętła BASS i TREBLE w pozycji pionowej (12:00) przed pierwszym uruchomieniem.
- Sprawdź, czy impedancja głośników jest zgodna z wyjściem wzmacniacza.
Parametry w praktyce
- THD <0.4% @ 1kHz
- Wskaźnik niskich zniekształceń harmonicznych, świadczący o wysokiej jakości dźwięku.
Ilustracje i schematy

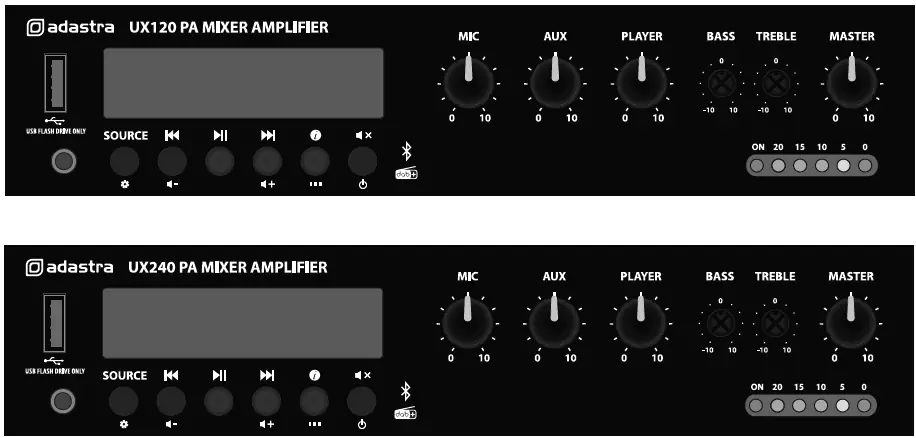

- Panel przedni: kontrola głośności poszczególnych źródeł (MIC, AUX, PLAYER) oraz korekcja barwy (BASS, TREBLE).

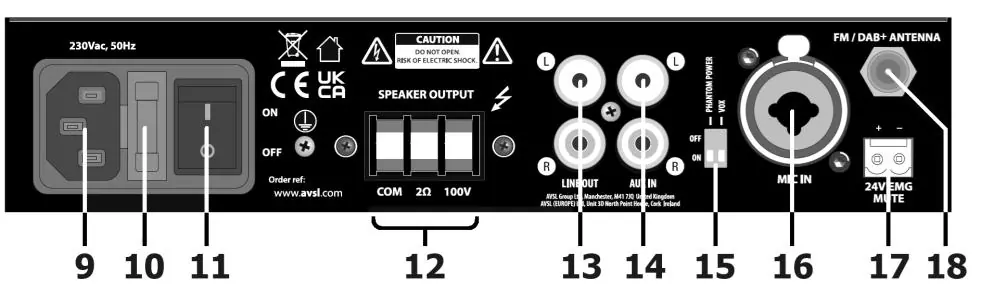

- Panel tylny: złącza zasilania, wyjścia głośnikowe, wejścia liniowe RCA oraz złącze antenowe DAB+/FM.
- Schemat połączeń 100V: pokazuje równoległe łączenie głośników do zacisków COM i 100V.
Zgodność modelu
- USB: obsługuje formaty plików mp3 i wma na nośnikach FAT32 lub exFAT.
- Bluetooth: wersja 5.0.
- Zasilanie: 170-264Vac, 50Hz lub 24Vdc.
