Instrukcja obsługi głośników instalacyjnych Adastra BH Series
Szybki przewodnik po instalacji i podłączeniu głośników Adastra serii BH. Zawiera specyfikacje techniczne, instrukcje montażu ściennego oraz schematy połączeń dla modeli BH3, BH4, BH5, BH6 i BH8.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i podłączenia głośników tła serii Adastra BH. Głośniki te są przeznaczone do montażu ściennego w instalacjach dźwiękowych. Przed przystąpieniem do prac należy upewnić się, że wzmacniacz obsługuje wymaganą impedancję obciążenia.
Elementy zestawu

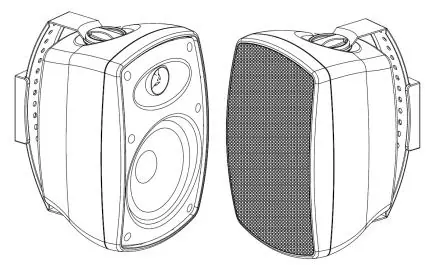

- 2 x głośnik serii BH
- 2 x stalowy wspornik głośnikowy
- 2 x plastikowa płytka ścienna
- 4 x śruby krzyżakowe
- 4 x nakładki na śruby głośnikowe
Montaż i instalacja
- Odkręć plastikową płytkę ścienną od wspornika, zaznacz otwory na ścianie, wywierć je i przymocuj płytkę.
- Dopasuj stalowy wspornik do płytki ściennej pod wymaganym kątem nachylenia i zabezpiecz go za pomocą dwóch dostarczonych śrub.
- Umieść głośnik we wsporniku i zabezpiecz go nakrętkami na górze i na dole.
- Dostosuj kąt poziomy (pan), luzując nakrętki, obracając głośnik i dokręcając je ponownie.
Podłączenie
Każdy głośnik serii BH posiada impedancję 8 Ohm. Upewnij się, że całkowite obciążenie podłączone do każdego kanału wzmacniacza nie jest niższe niż wartość minimalna określona dla danego wzmacniacza.
- Podłącz 1 głośnik dla obciążenia 8 Ohm.
- Podłącz 2 głośniki równolegle dla obciążenia 4 Ohm.
- Użyj wysokiej jakości przewodu głośnikowego 2-żyłowego. Zdejmij izolację, naciśnij terminal, przełóż przewód przez słupek terminala i zwolnij, aby zacisnąć przewód.
- W przypadku instalacji w osłoniętych miejscach na zewnątrz, załóż osłonę na tylną wnękę terminala, aby chronić okablowanie przed wilgocią.
- Podłącz terminale + i - głośnika do odpowiednich wyjść wzmacniacza.
Dane techniczne
Seria obejmuje modele BH3, BH4, BH5, BH6 oraz BH8. Wszystkie modele posiadają stopień ochrony IP44 oraz kąt rozproszenia 120 stopni. Szczegółowe parametry, takie jak moc (RMS/Max), pasmo przenoszenia, wymiary oraz waga, różnią się w zależności od modelu i są zestawione w tabeli specyfikacji w pełnej instrukcji.
Informacje o producencie
Adastra
Praktyczna pomoc
Typowe problemy
Niewłaściwa impedancja obciążenia
Upewnij się, że całkowite obciążenie podłączone do kanału wzmacniacza nie jest niższe niż jego minimalna dopuszczalna wartość. Dla 2 głośników równolegle wymagane jest obciążenie 4 Ohm.
Wilgoć w terminalach przy instalacji zewnętrznej
W przypadku instalacji w osłoniętych miejscach na zewnątrz, zawsze zakładaj osłonę na tylną wnękę terminala.
Przed użyciem
- Sprawdź, czy wzmacniacz obsługuje impedancję 8 Ohm (dla jednego głośnika) lub 4 Ohm (dla dwóch głośników równolegle).
- Przygotuj wysokiej jakości przewód głośnikowy 2-żyłowy.
- Upewnij się, że ściana jest odpowiednia do montażu wsporników.
- Sprawdź, czy w zestawie znajdują się wszystkie elementy montażowe (wsporniki, płytki, śruby, nakładki).
Parametry w praktyce
- Impedancja 8 Ohm
- Standardowa oporność elektryczna głośnika, kluczowa dla doboru wzmacniacza.
- Dispersion angle 120°
- Kąt rozproszenia dźwięku, określający szerokość pola odsłuchowego.
Ilustracje i schematy
- Schemat montażu pokazuje kolejność: 1. płytka ścienna, 2. wspornik, 3. nakrętka zabezpieczająca głośnik.
- Schemat połączeń ilustruje sposób podłączenia dwóch głośników do wzmacniacza w układzie równoległym.
Zgodność modelu
- Głośniki są kompatybilne z instalacjami 8 Ohm.
- Możliwość łączenia równoległego dwóch głośników w celu uzyskania obciążenia 4 Ohm.
