Instrukcja obsługi stacji dokującej Rocstor Type-C 10-in-1
Dowiedz się, jak poprawnie podłączyć i używać stacji dokującej Rocstor Type-C 10-in-1 (Y10A323-S1). Przewodnik zawiera schemat połączeń, specyfikację portów, zasady bezpiecznego użytkowania oraz informacje o zasilaniu.
Spis treści
Najważniejsze informacje z instrukcji
Stacja dokująca Rocstor Type-C 10-in-1 (model Y10A323-S1) to zaawansowane rozwiązanie rozszerzające możliwości komputerów z portem USB-C. Urządzenie wymaga hosta obsługującego tryb DP Alt mode. Podczas pracy stacja może się nagrzewać, co jest zjawiskiem normalnym – należy zapewnić odpowiednią wentylację i unikać długotrwałego kontaktu ze skórą.
Opis urządzenia i portów
Stacja oferuje szeroki wachlarz złączy:
- HDMI: Obsługa do 8K/30Hz, HDR, HDCP 2.3/1.4.
- Type-C Video & Data: Obsługa do 8K/30Hz lub 10Gbps danych.
- USB-A 10G (x2): Szybka transmisja danych do 10Gbps.
- USB-A 5G: Transmisja danych do 5Gbps.
- Gigabit Ethernet (RJ45): Obsługa 10/100/1000M, Wake-On-LAN.
- SD/microSD 4.0: Obsługa UHS-II do 312MBps.
- Audio 3.5mm: Obsługa wejścia/wyjścia audio.
- Type-C PD Charging: Obsługa ładowania do 100W (85W dla komputera).

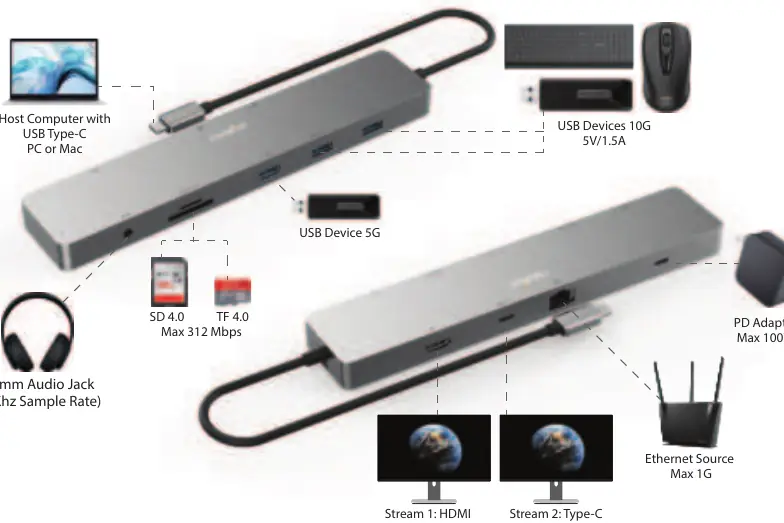

Schemat połączeń
Aby rozpocząć pracę, podłącz główny kabel USB-C stacji do portu w komputerze (PC lub Mac). Podłącz niezbędne urządzenia peryferyjne (monitory, dyski, sieć, audio) do odpowiednich portów stacji. W celu ładowania laptopa, podłącz zasilacz PD do portu Type-C PD Charging na stacji.
Bezpieczeństwo i konserwacja
- Nie używaj urządzenia w pobliżu wody (zlew, wanna, prysznic).
- Nie podłączaj ani nie odłączaj urządzenia mokrymi rękami.
- Unikaj kładzenia urządzenia pod poduszką, kocem lub na ciele podczas pracy.
- Zapewnij swobodny przepływ powietrza wokół obudowy.
Dane techniczne
- Wymiary: 220 x 43.5 x 16 mm
- Waga: 187g
- Temperatura pracy: 0°C do 45°C
- Temperatura przechowywania: -10°C do 70°C
- Wilgotność: 10% do 90% RH (bez kondensacji)
Wsparcie techniczne
W razie problemów technicznych lub pytań dotyczących gwarancji, skontaktuj się z pomocą techniczną Rocstor:
Telefon: +1 (818) 727-7000Faks: +1 (818) 875-0002E-mail: [email protected] pracy: 9:00 - 17:00 PST, od poniedziałku do piątku.
Informacje o producencie
Rocstor
Praktyczna pomoc
Typowe problemy
Urządzenie nagrzewa się podczas pracy
Jest to normalne zjawisko. Zapewnij odpowiednią wentylację wokół stacji i unikaj długotrwałego kontaktu ze skórą.
Brak obrazu na monitorze
Upewnij się, że komputer hosta obsługuje DP Alt mode. Sprawdź połączenie kablowe HDMI/Type-C.
Brak ładowania laptopa
Upewnij się, że zasilacz PD jest poprawnie podłączony do portu PD Charging w stacji dokującej.
Przed użyciem
- Sprawdź zawartość opakowania (stacja dokująca, instrukcja).
- Upewnij się, że komputer hosta posiada port USB-C z obsługą DP Alt mode.
- Przygotuj zasilacz PD (do 100W), jeśli wymagane jest ładowanie laptopa.
- Sprawdź, czy porty są wolne od zanieczyszczeń.
Parametry w praktyce
- PD Charging (100W)
- Stacja pobiera 15W na własne potrzeby, przekazując do 85W do podłączonego laptopa.
Ilustracje i schematy
- Schemat pokazuje podłączenie hosta (PC/Mac) do stacji dokującej.
- Wskazuje miejsca podłączenia monitorów (HDMI, Type-C), urządzeń USB, karty SD/TF, audio oraz zasilacza PD.
Zgodność modelu
- Wymaga hosta z obsługą DP Alt mode.
- Rzeczywista rozdzielczość wyjściowa zależy od możliwości hosta i wyświetlacza.
- Niektóre hosty z DP1.4 i DSC mogą obsługiwać dwa monitory 4K/60Hz.
