Instrukcja obsługi uchwytu filtrów Rollei F:X Pro Filterhalter Mark III 100 mm
Szybki przewodnik po montażu i obsłudze uchwytu filtrów Rollei F:X Pro Filterhalter Mark III 100 mm. Dowiedz się, jak instalować filtry CPL, prostokątne oraz szyny rozszerzające.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy uchwytu filtrów Rollei F:X Pro Filterhalter Mark III 100 mm. Dokument zawiera procedury montażu uchwytu na obiektywie, instalacji filtra CPL oraz montażu opcjonalnych szyn rozszerzających. Uchwyt wykonany jest z aluminium lotniczego i jest przeznaczony do filtrów o szerokości 100 mm i grubości 2 mm.
Budowa uchwytu
Uchwyt składa się z następujących elementów:
- Front: Szyny do wsuwania filtrów prostokątnych.
- Tył: Przycisk Easy-Lock oraz złącze adaptera dla pierścienia bazowego.
- Akcesoria: Pierścień bazowy (82 mm) oraz pierścienie adaptacyjne (dostępne w różnych średnicach).
Instalacja z filtrem CPL
- Umieść filtr CPL w pierścieniu bazowym uchwytu, zwracając uwagę na wycięcia (wbudowane magnesy utrzymają filtr na miejscu).
- Przykręć pierścień bazowy z zamontowanym filtrem CPL do obiektywu aparatu (użyj pierścienia adaptacyjnego, jeśli jest to konieczne).
- Nałóż uchwyt filtra na pierścień bazowy: zahacz go z jednej strony, a z drugiej naciśnij pomarańczowy przycisk Easy-Lock, aż uchwyt zatrzaśnie się na miejscu.
- Użyj pokrętła, aby ustawić pożądaną orientację filtra CPL.
- Dopiero po ustawieniu filtra CPL wsuń filtry prostokątne do uchwytu.
Instalacja bez filtra CPL
- Przykręć pierścień bazowy bezpośrednio do obiektywu (użyj adaptera, jeśli trzeba).
- Nałóż uchwyt filtra na pierścień bazowy, zahaczając go z jednej strony i zatrzaskując przyciskiem Easy-Lock z drugiej strony.
Montaż opcjonalnych szyn rozszerzających
Jeśli potrzebujesz użyć więcej niż dwóch filtrów prostokątnych, możesz zamontować opcjonalne szyny:
- Przesuń fabryczną szynę przednią do środka uchwytu, aż się zwolni i odczepi.
- Umieść szynę rozszerzającą w odpowiednim miejscu, dopasowując wycięcia na uchwycie do wypustek na szynie.
- Przesuń szynę rozszerzającą na zewnątrz, aż usłyszysz kliknięcie. Teraz możesz wsunąć dodatkowy filtr prostokątny.
Wskazówki eksploatacyjne
- Uchwyt obsługuje wyłącznie filtry prostokątne o szerokości 100 mm i grubości 2 mm.
- Dźwięki tarcia podczas obracania uchwytu są normalnym zjawiskiem wynikającym z użycia aluminium i nie wpływają na działanie urządzenia.
- Maksymalnie można użyć jednego filtra okrągłego (CPL) i dwóch filtrów prostokątnych jednocześnie (trzy z opcjonalnymi szynami).
Praktyczna pomoc
Typowe problemy
Dźwięki tarcia podczas obracania uchwytu
Jest to normalne zjawisko wynikające z konstrukcji aluminiowej i nie wpływa na wydajność urządzenia.
Filtr nie pasuje do uchwytu
Upewnij się, że używasz filtrów prostokątnych o szerokości 100 mm i grubości 2 mm.
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni pierścień adaptacyjny dla średnicy swojego obiektywu.
- Upewnij się, że filtry prostokątne mają szerokość 100 mm i grubość 2 mm.
- Wyczyść optykę obiektywu przed montażem pierścienia bazowego.
Parametry w praktyce
- Szerokość filtra
- 100 mm (standard wymagany dla tego modelu uchwytu).
- Grubość filtra
- 2 mm (wymagana dla poprawnego osadzenia w szynach).
Ilustracje i schematy

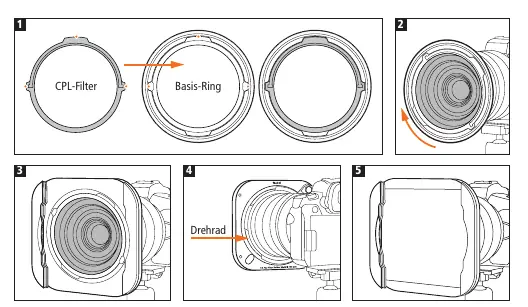

- Schemat montażu filtra CPL ilustruje użycie magnesów do stabilnego osadzenia w pierścieniu bazowym.
- Schemat szyn rozszerzających pokazuje kierunek przesuwania szyn w celu ich demontażu i montażu.
Zgodność modelu
- Kompatybilny z filtrami prostokątnymi 100 mm x 2 mm.
- Wymaga opcjonalnych szyn rozszerzających do użycia trzech filtrów prostokątnych.
