Szybki przewodnik po specyfikacji technicznej przetwornicy napięcia RS PRO 2000W (12V/230V). Znajdziesz tu parametry elektryczne, wymiary, warunki pracy oraz informacje o zgodności urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przetwornica RS PRO 179-3336 to urządzenie o mocy znamionowej 2000W, konwertujące napięcie 12V DC na 230V AC z czystą sinusoidą, przeznaczone do montażu stałego. str. 1, 2
Najważniejsze czynności
- Montaż urządzenia str. 2, 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc znamionowa | 2000W | Ciągła moc wyjściowa | str. 2 |
| Napięcie wejściowe | 12V | Wymagane napięcie zasilania DC | str. 2 |
| Sprawność | >90% | Efektywność energetyczna | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa i cechy str. 1
- Specyfikacja techniczna str. 2, 3
- Rysunek wymiarowy str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera szczegółową specyfikację techniczną przetwornicy napięcia RS PRO o mocy 2000W, przeznaczonej do montażu stałego. Urządzenie służy do konwersji napięcia stałego (DC) 12V na napięcie przemienne (AC) 230V. Przetwornica charakteryzuje się czystą sinusoidą na wyjściu, co czyni ją odpowiednią do zasilania szerokiej gamy urządzeń domowych, narzędzi elektrycznych oraz sprzętu biurowego.
Opis urządzenia

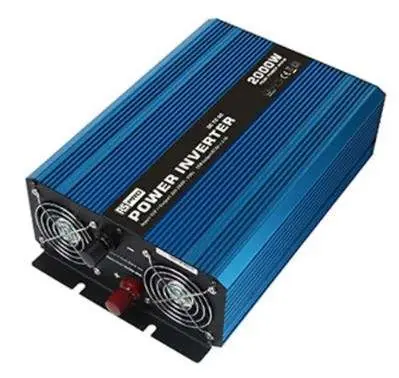

Przetwornica RS PRO to kompaktowe i lekkie urządzenie zaprojektowane do pracy w instalacjach stałych (chassis mounting). Dzięki wysokiej sprawności (ponad 90%) oraz chłodzeniu konwekcyjnemu, zapewnia niezawodną pracę w różnych warunkach środowiskowych. Urządzenie posiada dwa uniwersalne gniazda wyjściowe.
Specyfikacja elektryczna
- Napięcie wejściowe: 12V DC
- Napięcie wyjściowe: 230V AC
- Moc znamionowa: 2000W
- Moc szczytowa: 2100W
- Moc udarowa: 4000W
- Przebieg napięcia: Czysta sinusoida (Pure Sine Wave)
- Częstotliwość: 50Hz
- Sprawność: >90%
- Maksymalny prąd wejściowy: 333.3A
- Prąd wyjściowy: 17.39A
Wymiary i montaż
Urządzenie jest przeznaczone do montażu stałego (chassis mount). Wymiary fizyczne przetwornicy wynoszą 372 mm x 230 mm x 107.7 mm. Masa urządzenia to 4.9 kg.
Warunki pracy i środowisko
- Zakres temperatury pracy: od -20°C do +50°C
- Chłodzenie: Konwekcja naturalna
- MTBF (średni czas między awariami): 50 000 godzin
Zgodność i certyfikaty
Produkt spełnia szereg norm bezpieczeństwa i jakości, w tym: CE, ECE R10.05:2014, EN 60950-1, EN 61000-6-1, EN 61000-6-3 oraz RoHS.
Informacje o producencie
RS PRO
Praktyczna pomoc
Typowe problemy
Przeciążenie urządzenia
Upewnij się, że całkowity pobór mocy podłączonych urządzeń nie przekracza mocy znamionowej 2000W.
Przegrzewanie się przetwornicy
Zapewnij odpowiednią przestrzeń wokół urządzenia dla swobodnej konwekcji naturalnej i nie przekraczaj temperatury otoczenia +50°C.
Przed użyciem
- Sprawdź, czy źródło zasilania DC dostarcza stabilne 12V.
- Upewnij się, że miejsce montażu pozwala na stabilne przykręcenie obudowy (chassis mount).
- Zweryfikuj, czy całkowita moc urządzeń odbiorczych mieści się w limicie 2000W.
- Sprawdź, czy wtyczki urządzeń pasują do uniwersalnych gniazd wyjściowych.
Parametry w praktyce
- Czysta sinusoida
- Zapewnia bezpieczne zasilanie dla wrażliwej elektroniki, identyczne z prądem w gniazdku ściennym.
- Moc udarowa 4000W
- Maksymalna moc, jaką przetwornica może dostarczyć przez krótki czas przy rozruchu urządzeń (np. silników).
Ilustracje i schematy

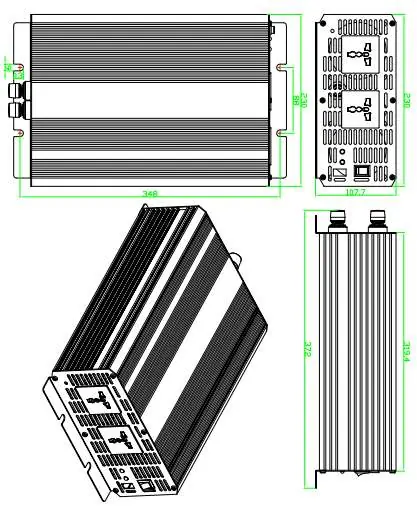

- Rysunek techniczny na stronie 4 przedstawia dokładne wymiary obudowy w milimetrach, co jest kluczowe przy planowaniu miejsca montażu stałego.
Zgodność modelu
- Urządzenie przeznaczone do zasilania sprzętu domowego, narzędzi i urządzeń przenośnych.
- Wymaga instalacji w środowisku o temperaturze od -20°C do +50°C.
