Instrukcja obsługi przetwornicy napięcia Scosche PI200PS 200W

Szybki przewodnik po obsłudze przetwornicy samochodowej Scosche PI200PS 200W. Dowiedz się, jak bezpiecznie podłączyć urządzenie, zrozumieć wskaźniki LED oraz zasady ochrony przed przeciążeniem i przegrzaniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Przetwornica Scosche PI200PS służy do zasilania urządzeń AC (do 200W) oraz ładowania urządzeń USB z gniazda 12V w pojeździe. W przypadku świecenia czerwonej diody, urządzenie weszło w tryb ochrony (np. przeciążenie, przegrzanie, złe napięcie). str. 2

Najważniejsze czynności

  • Podłączanie urządzenia str. 2

Pierwsze uruchomienie

  • Upewnij się, że gniazdo 12V jest sprawne, podłącz kabel zasilający i włącz urządzenie przełącznikiem. str. 2

Problemy i rozwiązania

Tryb ochrony (czerwona dioda)

Urządzenie zresetuje się automatycznie po powrocie warunków do normy (np. po ostygnięciu lub zmniejszeniu obciążenia).

str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Wejście 12-15VDC, 25A Wymagane zasilanie wejściowe str. 2
Wyjście AC 110VAC, 60Hz, 200W Moc wyjściowa dla gniazd AC str. 2

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Specyfikacja i obsługa str. 2
  • Zasady bezpieczeństwa str. 3
  • Zgodność prawna str. 4
Spis treści

Najważniejsze informacje z instrukcji

Przetwornica Scosche PI200PS służy do zasilania urządzeń elektrycznych o mocy do 200W oraz ładowania urządzeń przez porty USB z gniazda 12V w pojeździe. Przed instalacją upewnij się, że gniazdo 12V jest sprawne. Urządzenie posiada wbudowane zabezpieczenia przed przeciążeniem, przegrzaniem oraz nieprawidłowym napięciem wejściowym.

Opis urządzenia

Urządzenie wyposażone jest w:

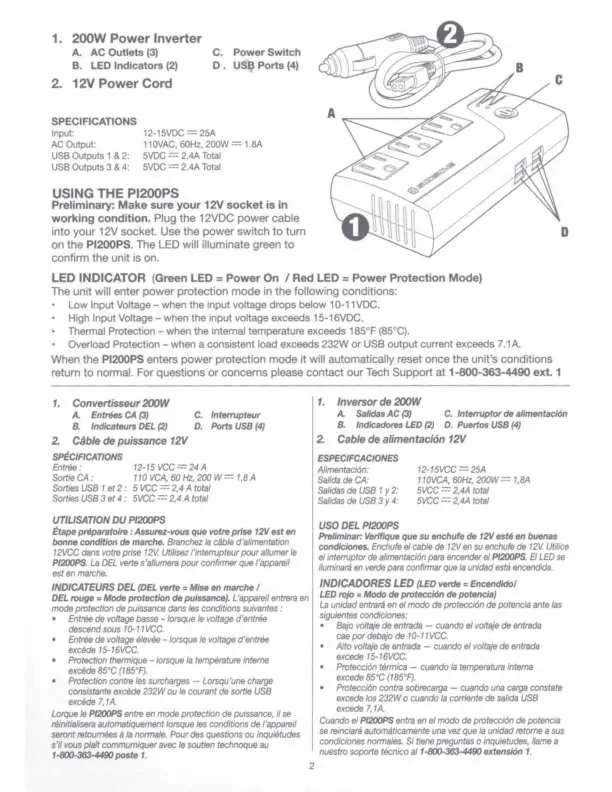

Schemat budowy przetwornicy Scosche PI200PS
Schemat budowy przetwornicy Scosche PI200PS
  • Trzy gniazda AC (prąd zmienny)
  • Cztery porty USB
  • Włącznik zasilania
  • Wskaźniki LED informujące o stanie pracy

Pierwsze uruchomienie

  1. Upewnij się, że gniazdo 12V w pojeździe jest w dobrym stanie technicznym.
  2. Podłącz kabel zasilający 12V do gniazda w pojeździe.
  3. Użyj włącznika zasilania, aby uruchomić przetwornicę.
  4. Zielona dioda LED potwierdzi, że urządzenie jest włączone.

Wskaźniki LED i tryby ochrony

Dioda LED informuje o statusie pracy urządzenia:

  • Zielona dioda: Zasilanie włączone (prawidłowa praca).
  • Czerwona dioda: Tryb ochrony zasilania.

Urządzenie automatycznie przechodzi w tryb ochrony w następujących przypadkach:

  • Niskie napięcie wejściowe: Gdy napięcie spadnie poniżej 10-11V DC.
  • Wysokie napięcie wejściowe: Gdy napięcie przekroczy 15-16V DC.
  • Ochrona termiczna: Gdy temperatura wewnętrzna przekroczy 85°C (185°F).
  • Ochrona przed przeciążeniem: Gdy obciążenie przekroczy 232W lub prąd wyjściowy USB przekroczy 7,1A.

Po ustąpieniu przyczyny błędu, urządzenie zresetuje się automatycznie.

Zasady bezpieczeństwa

  • Nie blokuj otworów wentylacyjnych.
  • Nie umieszczaj urządzenia w schowkach, konsolach ani małych, zamkniętych przestrzeniach o słabej cyrkulacji powietrza.
  • Nie używaj urządzenia na zewnątrz.
  • Nie umieszczaj przetwornicy w pobliżu źródeł ciepła, otworów wentylacyjnych ogrzewania ani w miejscach narażonych na bezpośrednie działanie promieni słonecznych.
  • Nie otwieraj obudowy – wewnątrz nie ma części serwisowalnych przez użytkownika.
  • Trzymaj urządzenie z dala od dzieci.
  • Zawsze odłączaj urządzenie, gdy nie jest używane.

Dane techniczne

  • Wejście: 12-15V DC, 25A
  • Wyjście AC: 110V AC, 60Hz, 200W (1,8A)
  • Wyjście USB 1 i 2: 5V DC, 2,4A łącznie
  • Wyjście USB 3 i 4: 5V DC, 2,4A łącznie

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się (brak zielonej diody)

Sprawdź, czy gniazdo 12V w pojeździe jest sprawne i czy wtyczka jest poprawnie osadzona.

Świeci się czerwona dioda LED

Urządzenie jest w trybie ochrony. Sprawdź, czy nie jest przeciążone (powyżej 200W), czy nie jest przegrzane lub czy napięcie w instalacji pojazdu jest prawidłowe.

Przed użyciem

  • Sprawdź stan gniazda 12V w pojeździe.
  • Upewnij się, że otwory wentylacyjne nie są zasłonięte.
  • Sprawdź, czy łączna moc podłączonych urządzeń nie przekracza 200W.
  • Upewnij się, że urządzenie znajduje się w dobrze wentylowanym miejscu.

Parametry w praktyce

Moc wyjściowa AC
Maksymalna moc ciągła dla urządzeń podłączonych do gniazd AC wynosi 200W.

Zgodność modelu

  • Przeznaczone wyłącznie do gniazd 12V.
  • Nie używać z gniazdami zapalniczki samochodowej.
