Instrukcja montażu zestawu radiowego Scosche HA1564 do Honda Accord Sedan 1998+
Dowiedz się, jak zainstalować radio i głośniki w samochodzie Honda Accord Sedan (roczniki 1998 i nowsze) przy użyciu zestawu montażowego Scosche HA1564. Instrukcja zawiera kroki demontażu radia oraz wymiany głośników w drzwiach, desce...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces demontażu fabrycznego radia oraz instalacji nowego sprzętu audio (radio i głośniki) w samochodzie Honda Accord Sedan (1998+). str. 1, 2
Najważniejsze czynności
- Demontaż radia str. 2
- Instalacja głośników w drzwiach str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| DASH OPENING | Double DIN | Typ otworu montażowego | str. 1 |
Gdzie szukać w PDF
- Specyfikacja montażowa i wymiary str. 1
- Instrukcje demontażu i instalacji str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć ujemny biegun akumulatora. Niniejsza instrukcja dotyczy montażu radia i głośników w samochodzie Honda Accord Sedan (roczniki 1998 i nowsze) przy użyciu zestawu Scosche HA1564. Dokument zawiera specyfikację wymiarów wnęk montażowych oraz procedury demontażu fabrycznych elementów.
Demontaż radia
- Wykręć dwie śruby znajdujące się u dołu ramki radia (radio dash bezel).
- Ostrożnie wyjmij zespół włącznika świateł awaryjnych/zegara i wykręć znajdującą się za nim śrubę.
- Delikatnie podważ ramkę radia, aby zwolnić ją z deski rozdzielczej, odłącz złącza klimatyzacji i zdejmij ramkę.
Instalacja głośników
Głośniki w desce rozdzielczej
Fabrycznie montowane są tam głośniki wysokotonowe 1". Jeśli w pojeździe ich nie ma, konieczne będzie wycięcie otworów w maskownicach oraz wykonanie wsporników montażowych dla nowych głośników. Aby zdemontować fabryczne, podważ maskownicę, odłącz głośnik i wyjmij go.
Głośniki w drzwiach przednich
- Używając małego śrubokręta, zdejmij zaślepkę i wykręć śrubę w dolnej części uchwytu drzwi oraz wnęki klamki.
- Przesuń zespół klamki do przodu, aby zwolnić go z panelu, odłącz złącze zamka, odczep metalowy pręt i wyjmij zespół.
- Podważ i zdejmij panel z przełącznikami szyb.
- Zdejmij trójkątną osłonę lusterka.
- Wykręć śrubę mocującą panel drzwi w górnym przednim rogu.
- Podważ krawędzie panelu drzwi, aby zwolnić zatrzaski, unieś panel, odłącz oświetlenie drzwi i zdejmij panel.
- Wykręć trzy śruby mocujące głośnik do adaptera, odłącz przewody i wyjmij głośnik.

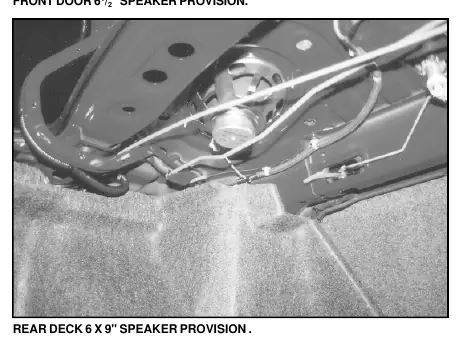

Głośniki w tylnej półce
- Od strony bagażnika wykręć dwie śruby mocujące każdą maskownicę głośnika do tylnej półki.
- Unieś i zdejmij maskownice od wewnątrz pojazdu.
- Wykręć cztery śruby 8 mm mocujące głośnik, odłącz przewody i wyjmij głośnik.
Dane techniczne i wymiary
Instrukcja zawiera szczegółowe wymiary wnęk montażowych dla różnych typów odtwarzaczy (Mini, Stan, DIN, ISO DIN, Double DIN). W przypadku montażu radia typu Double DIN, otwór w desce rozdzielczej ma wymiary 7 1/2" x 4 11/32".
Praktyczna pomoc
Typowe problemy
Radio nie pasuje do otworu
Sprawdź noty aplikacyjne (K, K1, K2, K3, K4) w instrukcji. Niektóre radia wymagają modyfikacji deski rozdzielczej lub wykonania własnych wsporników.
Brak miejsca na głośniki wysokotonowe w desce
Jeśli pojazd nie posiadał fabrycznych głośników, konieczne jest wycięcie otworów w maskownicach i wykonanie własnych uchwytów montażowych.
Przed użyciem
- Odłącz ujemny biegun akumulatora
- Zidentyfikuj typ radia (DIN, Double DIN, itp.)
- Przygotuj narzędzia do podważania paneli plastikowych
- Sprawdź, czy wymagane są modyfikacje (oznaczenia C1, C2, F1, F2 w instrukcji)
Parametry w praktyce
- Cavity Depth
- Głębokość wnęki montażowej (9" dla większości standardów)
Ilustracje i schematy
- Tabela na stronie 1 zawiera wymiary montażowe dla różnych typów odtwarzaczy (Mini, Stan, DIN, ISO DIN, Double DIN).
- Noty aplikacyjne (litery N, K, P, R, U, W) określają wymagane modyfikacje dla konkretnego modelu radia.
Zgodność modelu
- Zestaw przeznaczony dla Honda Accord Sedan 1998-2002.
- Wymagane modyfikacje zależą od wyposażenia fabrycznego (np. obecność elektrycznych szyb, typ radia).
