Instrukcja obsługi procesora dźwięku Taramps PRO 2.4D
Poznaj funkcje i konfigurację procesora dźwięku Taramps PRO 2.4D. Instrukcja zawiera wskazówki dotyczące instalacji, podłączenia, ustawień audio, korektora, zwrotnicy oraz rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Procesor dźwięku Taramps PRO 2.4D służy do zaawansowanej obróbki sygnału audio w systemach samochodowych. Umożliwia konfigurację zwrotnic, korektora graficznego, opóźnień czasowych oraz limiterów. str. 1
Najważniejsze czynności
- Resetowanie do ustawień fabrycznych str. 12
- Zmiana języka str. 11
Pierwsze uruchomienie
- Przy pierwszym uruchomieniu procesor poprosi o wybór języka. str. 4
Konserwacja i reset
- Reset do ustawień fabrycznych: Włącz urządzenie trzymając przyciski 1 i 2 oraz środek enkodera. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 9 - 16V DC | Zakres napięcia pracy | str. 14 |
| Pasmo przenoszenia | 10Hz - 22KHz | Zakres częstotliwości | str. 14 |
| Liczba wejść | 2 | Liczba kanałów wejściowych | str. 14 |
| Liczba wyjść | 4 | Liczba kanałów wyjściowych | str. 14 |
Gdzie szukać w PDF
- Panel sterowania str. 4
- Schemat połączeń str. 13
- Dane techniczne str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Procesor dźwięku Taramps PRO 2.4D to zaawansowane urządzenie do obróbki sygnału audio w systemach samochodowych. Instalacja musi zostać wykonana przez wykwalifikowanego profesjonalistę. Urządzenie wymaga zasilania 12V oraz zabezpieczenia bezpiecznikiem 1A na przewodzie dodatnim blisko akumulatora. Należy unikać montażu w miejscach narażonych na wilgoć, kurz i wysokie temperatury.
Opis urządzenia

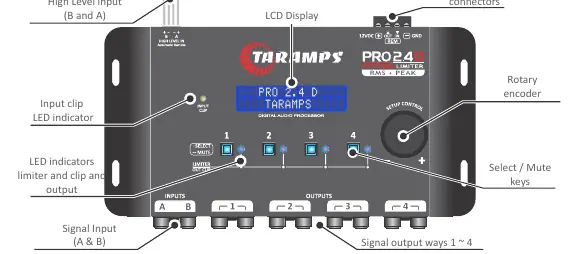

Urządzenie wyposażone jest w wyświetlacz LCD, enkoder obrotowy do nawigacji oraz przyciski wyboru wyjść (1-4). Panel przedni umożliwia szybki dostęp do ustawień głośności, wyciszania (mute) oraz menu głównego. Diody LED informują o przesterowaniu sygnału (Input Clip) oraz działaniu limiterów.
Instalacja i podłączenie
Podłączenie zasilania wymaga użycia przewodów o przekroju 1,5mm² (15 AWG) dla zasilania dodatniego i ujemnego oraz 0,50mm² (20 AWG) dla sygnału remote. Należy pamiętać o instalacji bezpiecznika 1A na przewodzie zasilającym blisko akumulatora. Wejścia sygnału obsługują zarówno sygnał RCA (niski poziom), jak i sygnał wysokopoziomowy (High Level) z wyjść głośnikowych radia.
Obsługa i nawigacja
Nawigacja odbywa się za pomocą enkodera obrotowego. Krótkie naciśnięcie środka enkodera otwiera menu główne. Obracanie enkodera zmienia parametry lub głośność. Przyciski wyjść (1-4) służą do szybkiego wyboru kanału, regulacji wzmocnienia (krótkie naciśnięcie) lub wyciszenia (długie naciśnięcie przez 1 sekundę).
Konfiguracja audio
- I/O Routing: Pozwala na przypisanie wejść (A, B lub A+B) do poszczególnych wyjść.
- Korektor (Band Equalizer): 5 filtrów z regulacją wzmocnienia/tłumienia do 12dB i regulowanym współczynnikiem Q.
- Zwrotnica (Crossover): Filtry HPF i LPF z regulacją częstotliwości od 10Hz do 22KHz oraz różnymi nachyleniami (Butterworth, Bessel, Linkwitz-Riley).

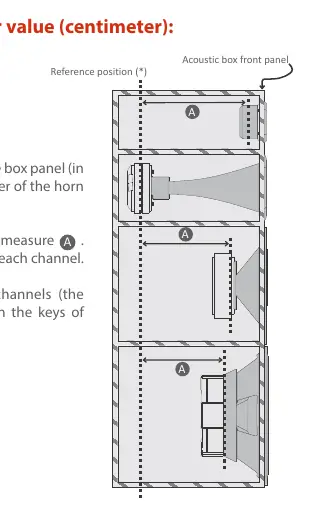

- Opóźnienie (Delay): Umożliwia wyrównanie czasowe głośników w systemie.
- Limiter: Zabezpiecza głośniki przed uszkodzeniem, działając w oparciu o wartości RMS i PEAK.
Funkcje dodatkowe
Urządzenie posiada wbudowany generator sygnału (sinusoida), możliwość zapisu i wczytywania konfiguracji (3 miejsca w pamięci + ustawienia fabryczne) oraz funkcję zabezpieczenia hasłem (4 cyfry). Możliwe jest również ustawienie animowanego tekstu na ekranie.
Dane techniczne
Procesor oferuje rozdzielczość 24-bitów przy próbkowaniu 48KHz. Pasmo przenoszenia wynosi od 10Hz do 22KHz. Zasilanie mieści się w zakresie 9-16V DC.
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź ustawienia wzmocnienia (gain) i limity (limiter). Upewnij się, że sygnał wejściowy nie jest przesterowany (sprawdź diodę Input Clip).
Zapomniane hasło
Zresetuj urządzenie do ustawień fabrycznych, włączając je z wciśniętymi przyciskami wyjść 1 i 2 oraz środkiem enkodera.
Urządzenie się nie włącza
Sprawdź bezpiecznik na przewodzie zasilającym (1A) oraz napięcie zasilania (musi być 12V).
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany profesjonalista.
- Sprawdź, czy napięcie zasilania wynosi 12V.
- Zainstaluj bezpiecznik 1A na przewodzie dodatnim blisko akumulatora.
- Użyj odpowiednich przekrojów przewodów: 1,5mm² dla zasilania, 0,50mm² dla sygnału remote.
- Upewnij się, że urządzenie jest zamontowane z dala od źródeł ciepła i wilgoci.
Ilustracje i schematy

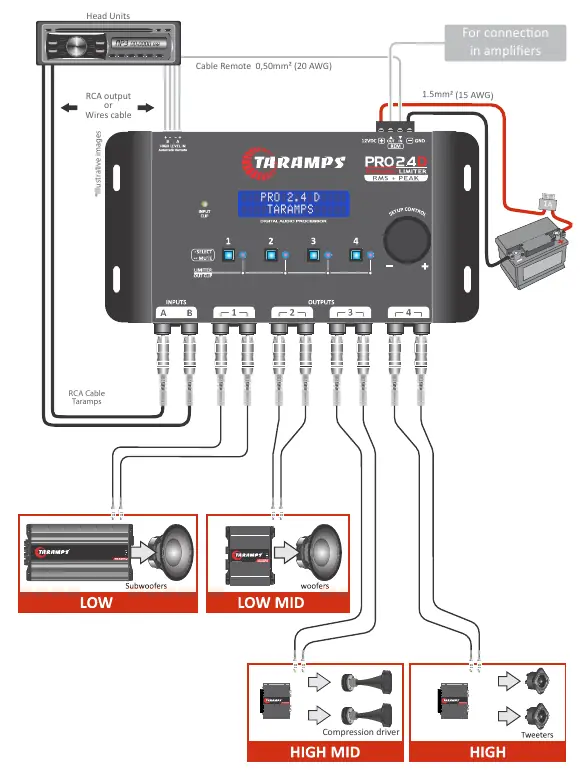

- Schemat połączeń pokazuje podłączenie jednostki sterującej (head unit) do procesora oraz procesora do wzmacniaczy.
- Wskazano użycie bezpiecznika 1A na przewodzie zasilającym.
Zgodność modelu
- Wymaga zasilania 12V.
- Kompatybilny z większością jednostek multimedialnych.
