Instrukcja obsługi wzmacniacza samochodowego Taramps BASS 15K
Poznaj instrukcję obsługi wzmacniacza Taramps BASS 15K. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować ustawienia dźwięku, zrozumieć kody błędów LED i zapewnić bezpieczną instalację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz Taramps BASS 15K jest urządzeniem o wysokiej mocy, wymagającym profesjonalnego montażu. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć ujemny biegun akumulatora. Urządzenie wymaga zasilania 12V oraz odpowiedniego zabezpieczenia w postaci bezpiecznika lub wyłącznika 650A. Ze względu na wydzielanie ciepła, wzmacniacz musi być zainstalowany w dobrze wentylowanym miejscu, z zachowaniem co najmniej 25 mm wolnej przestrzeni wokół radiatora.
Opis funkcji i złączy
Panel sterowania wzmacniacza umożliwia precyzyjne dostosowanie dźwięku:
- INPUT: Wejście sygnału RCA z odtwarzacza.
- THRU OUT: Wyjście sygnału do podłączenia kolejnego wzmacniacza.
- LEVEL: Regulacja czułości wejściowej.
- SUBSONIC: Filtr subsoniczny (8Hz - 30Hz).
- LPF: Filtr dolnoprzepustowy (60Hz - 250Hz).
- BASS BOOST: Wzmocnienie basu (0 - +12dB) z regulacją częstotliwości (35Hz - 60Hz).
- SPEAKER: Wyjścia głośnikowe.
Instalacja i zasilanie
Prawidłowe zasilanie jest kluczowe dla wydajności wzmacniacza:
- Kable zasilające: Należy użyć przewodów o przekroju 2 x 70mm².
- Bezpiecznik: Wymagany bezpiecznik lub wyłącznik 650A, zainstalowany jak najbliżej akumulatora.
- Kabel Remote: Wymagany przewód 0,75mm².
- Impedancja: Minimalna impedancja wyjściowa wynosi 1 Ohm.
Wskaźniki LED i systemy ochrony
Wzmacniacz posiada diody LED informujące o stanie pracy:
- ON (Niebieska): Wzmacniacz jest włączony.
- CLIP (Żółta): Sygnalizuje przesterowanie sygnału lub zbyt wysoką temperaturę.
- PROT (Czerwona): Sygnalizuje zwarcie na wyjściu, zbyt niską impedancję lub nieprawidłowe napięcie zasilania (poniżej 9V lub powyżej 17V).
W przypadku aktywacji ochrony termicznej, dźwięk zostanie wyłączony, a wentylatory będą pracować do momentu obniżenia temperatury.
Dane techniczne
Kluczowe parametry urządzenia:
- Moc RMS (1 Ohm): 15000W
- Moc RMS (2 Ohm): 8505W
- Pasmo przenoszenia: 8Hz - 250Hz
- Wymiary: 239 x 73 x 544 mm
- Waga: 9,70 kg
Informacje o producencie
Taramps Electronics Ltda
Praktyczna pomoc
Typowe problemy
Dioda PROT miga 2 razy
Napięcie zasilania jest zbyt niskie (poniżej 9V). Sprawdź stan akumulatora i połączenia zasilające.
Dioda PROT miga 3 razy
Napięcie zasilania jest zbyt wysokie (powyżej 17V). Sprawdź instalację elektryczną pojazdu.
Dioda CLIP miga
Sygnalizuje przesterowanie (dystorsję) lub przegrzanie. Zmniejsz poziom głośności lub popraw wentylację.
Brak dźwięku / Dioda PROT świeci
Wykryto zwarcie na wyjściu lub zbyt niską impedancję głośników. Sprawdź połączenia głośnikowe.
Przed użyciem
- Użyj kabli zasilających o przekroju 2 x 70mm².
- Zainstaluj bezpiecznik 650A jak najbliżej akumulatora.
- Upewnij się, że impedancja głośników wynosi minimum 1 Ohm.
- Zapewnij co najmniej 25mm wolnej przestrzeni wokół radiatora.
- Odłącz ujemny biegun akumulatora przed instalacją.
- Upewnij się, że wszystkie kable mają estetycznie zakończone końcówki.
Parametry w praktyce
- Moc RMS (1 Ohm)
- Maksymalna moc wyjściowa przy obciążeniu 1 Ohm.
- Filtr Subsonic
- Ogranicza najniższe częstotliwości, chroniąc głośniki przed uszkodzeniem.
Ilustracje i schematy
- Panel sterowania: Pokazuje rozmieszczenie potencjometrów regulacji dźwięku (Level, Subsonic, LPF, Bass Boost).

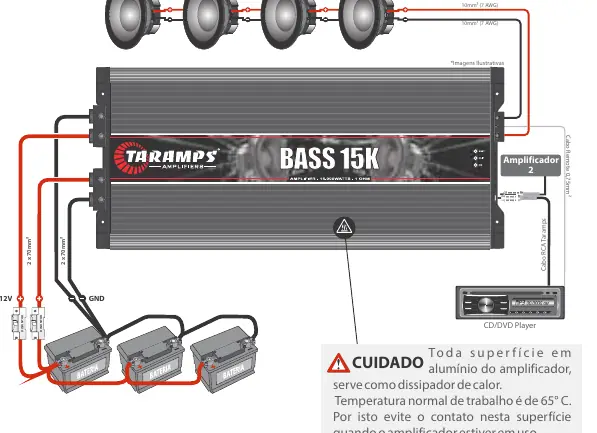

- Schemat połączeń: Ilustruje sposób podłączenia zasilania 12V, masy (GND), zdalnego sterowania (Remote) oraz głośników.
Zgodność modelu
- Wymaga akumulatorów 12V.
- Minimalna impedancja wyjściowa: 1 Ohm.
- Nie nadaje się do montażu w miejscach dostępnych dla dzieci.
Autor opracowania
Marek Zieliński
