Instrukcja obsługi wzmacniacza Hertz MP 15K UNLIMITED

Najważniejsze informacje z instrukcji

Hertz MP 15K UNLIMITED to wzmacniacz o wysokiej mocy, zaprojektowany z myślą o zawodach SPL. Urządzenie wykorzystuje technologię Direct Current dla minimalizacji strat mocy oraz umożliwia łączenie wielu jednostek w systemie SPL Stack System. Przed przystąpieniem do instalacji należy upewnić się, że instalacja elektryczna pojazdu jest w stanie obsłużyć wysoki pobór prądu.

Opis panelu wejść i wyjść

Panel sterowania umożliwia precyzyjną konfigurację dźwięku:

• PRE IN: Wejścia sygnału audio (R/L).
• MASTER OUT / SLAVE IN: Złącza do łączenia wzmacniaczy w trybie kaskadowym.
• GAIN: Potencjometr czułości wejściowej.
• OUTPUT MODE: Przełącznik trybu pracy (Stereo Bypass, L+R Mix, Bridge).
• Filtry (LO-PASS, SUBSONIC): Dostępne w trybach Bridge i L+R Mix.
• ON/SAFE LED: Wskaźnik stanu pracy (zielony - OK, czerwony - ochrona).

Instalacja i zasilanie

Prawidłowe zasilanie jest kluczowe dla wydajności wzmacniacza:

• Używaj kabli zasilających o przekroju 1/0 AWG.
• Każdy kabel +BATT musi być zabezpieczony bezpiecznikiem 300A (SFA 300) w odległości nie większej niż 40 cm od akumulatora.
• Podłącz kable GND bezpośrednio do bieguna ujemnego akumulatora, unikając masy karoserii, aby zminimalizować zakłócenia.
• Zapewnij odpowiednią cyrkulację powietrza wokół radiatora wzmacniacza.

Tryby pracy

Wzmacniacz oferuje elastyczne konfiguracje:

• STEREO BY-PASS: Praca stereofoniczna z pominięciem filtrów.
• L+R MIX: Sumowanie sygnałów wejściowych do pracy w trybie mono.
• BRIDGE: Tryb mostkowy dla uzyskania maksymalnej mocy wyjściowej.

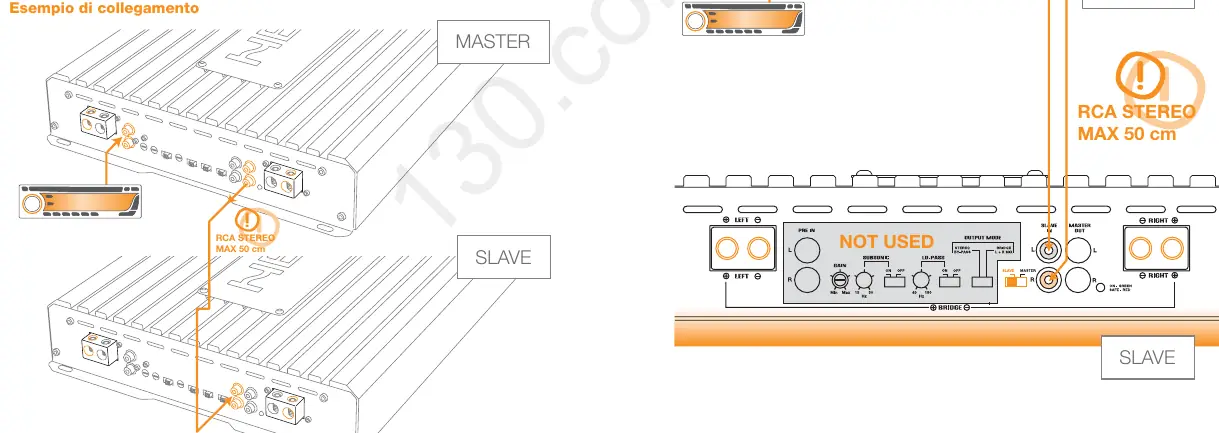

• MASTER / SLAVE: Łączenie dwóch wzmacniaczy, gdzie jeden zarządza sygnałem dla drugiego. Wymaga połączenia kablem RCA o długości max 50 cm.

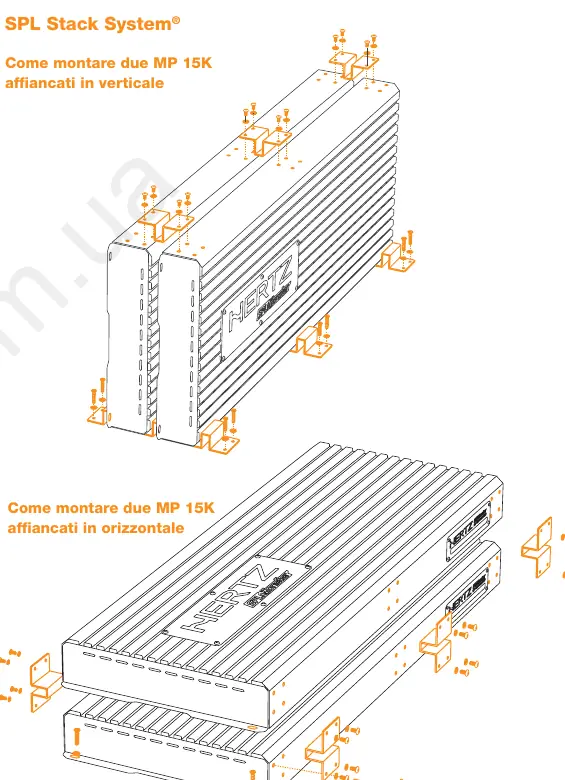

System SPL Stack

System umożliwia mechaniczne łączenie wielu wzmacniaczy MP 15K UNLIMITED za pomocą dołączonych stalowych wsporników (Brackets). Pozwala to na budowę systemów o mocy 15.000 W, 30.000 W lub większej.

Diagnostyka i zabezpieczenia

Wzmacniacz posiada wbudowane zabezpieczenia przed zwarciem, przegrzaniem (>80°C), błędami zasilania i odwrotną polaryzacją. Jeśli dioda LED świeci na czerwono, urządzenie przeszło w tryb ochrony. Należy wyłączyć wzmacniacz, sprawdzić temperaturę otoczenia oraz połączenia głośnikowe.
