Instrukcja obsługi wzmacniacza samochodowego Ground Zero GZCA 13000.M1
Szybki przewodnik po instalacji i obsłudze wzmacniacza Ground Zero GZCA 13000.M1. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować filtry, ustawić czułość oraz rozwiązać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ground Zero GZCA 13000.M1 to wysokowydajny wzmacniacz klasy D typu mono, przeznaczony do systemów car audio wymagających dużej mocy. Urządzenie charakteryzuje się stabilnością przy impedancji 1 Ohm i jest wyposażone w zaawansowane funkcje regulacji dźwięku oraz zabezpieczenia termiczne i przeciwzwarciowe.
Instalacja i bezpieczeństwo
- Przed montażem odłącz akumulator pojazdu, aby uniknąć zwarć.
- Kabel zasilający (+12V) musi być zabezpieczony bezpiecznikiem o odpowiedniej wartości w odległości maksymalnie 20 cm od akumulatora.
- Zalecany przekrój kabla zasilającego to co najmniej 50 mm² (0 AWG).
- Nie montuj wzmacniacza na powierzchniach silnie wibrujących (np. obudowy subwooferów), aby uniknąć uszkodzeń wewnętrznych komponentów.
- Zapewnij odpowiednią cyrkulację powietrza wokół radiatora wzmacniacza, aby zapobiec przegrzaniu.
- Kable sygnałowe i głośnikowe prowadź z dala od przewodów zasilających i instalacji antenowej, aby uniknąć zakłóceń.
Podłączenie zasilania i głośników
- +12V: Podłącz bezpośrednio do dodatniego bieguna akumulatora.
- REM: Podłącz do wyjścia sterującego (Remote) jednostki głównej (radia).
- GND: Podłącz do masy pojazdu lub bezpośrednio do ujemnego bieguna akumulatora.
- Speaker Output: Podłącz głośniki, upewniając się, że impedancja wynosi co najmniej 1 Ohm.
Ustawienia i funkcje
- Line Input/Output: Gniazda RCA do podłączenia sygnału. Ważne: nie używaj sygnału stereo; dolne gniazdo służy do łączenia kolejnych wzmacniaczy.
- High Pass Filter (Subsonic): Regulacja częstotliwości odcięcia dla niskich tonów (15 Hz – 80 Hz).
- Low Pass Filter: Regulacja częstotliwości odcięcia dla wysokich tonów (40 Hz – 200 Hz).
- Sensitivity Control: Regulacja czułości wejściowej.
- Bass Boost: Regulacja podbicia basu (0-12 dB w zakresie 30-70 Hz).
Diagnostyka i rozwiązywanie problemów
Wzmacniacz posiada diody statusu:
- PWR: Urządzenie włączone.
- PRT: Tryb ochrony (błąd).
- CLIP: Sygnał przesterowany (clipping).
Jeśli wzmacniacz nie działa, sprawdź bezpieczniki, połączenie kabla Remote, napięcie zasilania oraz impedancję głośników. W przypadku przegrzania, urządzenie wyłączy się automatycznie i włączy po ostygnięciu.
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź bezpieczniki, połączenie kabla Remote, zasilanie +12V, masę lub czy dioda PRT nie świeci (co oznacza zwarcie lub przegrzanie).
Wzmacniacz wyłącza się przy głośnym graniu
Sprawdź, czy impedancja głośników nie jest niższa niż 1 Ohm lub czy wzmacniacz nie uległ przegrzaniu.
Dioda PRT świeci na czerwono
Sprawdź kable głośnikowe pod kątem zwarcia lub zmniejsz głośność, jeśli urządzenie jest przegrzane.
Przed użyciem
- Odłącz akumulator przed rozpoczęciem montażu.
- Zastosuj bezpiecznik główny w odległości do 20 cm od akumulatora.
- Użyj kabla zasilającego o przekroju co najmniej 50 mm² (0 AWG).
- Upewnij się, że impedancja głośników wynosi co najmniej 1 Ohm.
- Zapewnij odpowiednią wentylację wzmacniacza.
Parametry w praktyce
- 1 Ohm stable
- Wzmacniacz może bezpiecznie pracować z obciążeniem głośników o impedancji 1 Ohm lub wyższej.
Ilustracje i schematy

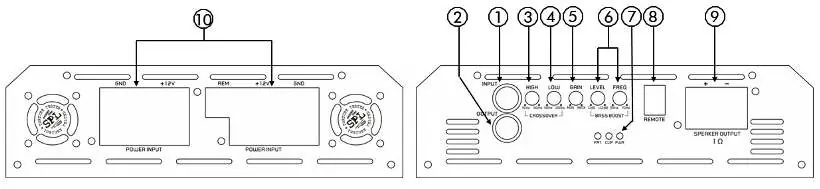

- Panel wejść/wyjść zawiera gniazda RCA, regulatory filtrów (High/Low Pass), czułości (Gain) oraz Bass Boost.
- Panel zasilania zawiera terminale +12V, REM (Remote) oraz GND (Masa).
Zgodność modelu
- Wymaga zasilania 9-16V.
- Nie używać sygnału stereo RCA (tylko mono).
