Subwoofer Ground Zero GZNW 12X-D2 to głośnik o długim skoku membrany, zaprojektowany z myślą o wysokiej wydajności w systemach car audio. Urządzenie jest zoptymalizowane technologią Klippel i wymaga starannego dopasowania pozostałych komponentów systemu, aby osiągnąć pełną wydajność.
Instalacja i okablowanie
Podczas montażu należy przestrzegać następujących zasad:
- Nigdy nie wierć otworów w baku paliwa, przewodach hamulcowych ani innych kluczowych elementach pojazdu.
- Unikaj prowadzenia kabli przez ostre krawędzie, aby zapobiec ich uszkodzeniu.
- Kable sygnałowe i głośnikowe powinny być prowadzone z dala od elektroniki antenowej oraz kabli zasilających, aby uniknąć zakłóceń.
- Używaj przewodów o odpowiednim przekroju.
Głośnik posiada podwójną cewkę, co umożliwia różne konfiguracje połączeń:
- Połączenie szeregowe: Pozwala uzyskać impedancję 4 Ohm.
- Połączenie równoległe: Pozwala uzyskać impedancję 1 Ohm.
- Połączenie mieszane (szeregowo-równoległe): Pozwala uzyskać impedancję 2 Ohm.
Zalecenia dotyczące obudowy
Dla uzyskania optymalnych parametrów pracy zaleca się stosowanie obudowy typu bassreflex:
- Objętość netto: 90 litrów (3.18 cu.ft.).
- Port: 2 x 250 cm (1.57 x 9.84 cala).
- Długość portu: 257 mm (10.11 cala).
- Częstotliwość strojenia (F3): 25 Hz.
Pamiętaj, że powyższe dane są sugestią, a ostateczne strojenie (szczególnie długość portu) powinno być dostosowane do indywidualnych preferencji dźwiękowych i charakterystyki pojazdu.
Dane techniczne
- Średnica cewki: 75 mm / 3 cale.
- Impedancja: 2 x 2 Ohm.
- Re (oporność cewki): 1.04 Ohm (przy połączeniu równoległym).
- Fs (częstotliwość rezonansowa): 21.8 Hz.
- Xmax (maksymalny skok): 62 mm / 2.44 cala.
- Zalecana moc wzmacniacza: 1500 – 3500 WRMS.
Bezpieczeństwo
Długotrwałe słuchanie muzyki przy poziomie głośności powyżej 85 dB może prowadzić do trwałego uszkodzenia słuchu. Systemy o dużej mocy mogą osiągać poziomy 130 dB lub wyższe, co dodatkowo utrudnia percepcję dźwięków otoczenia. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku niewłaściwej instalacji lub użytkowania.
Oficjalne zasoby z instrukcji
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Niewłaściwa impedancja systemu
Sprawdź schemat okablowania (szeregowe, równoległe lub mieszane) i upewnij się, że impedancja końcowa jest zgodna z możliwościami wzmacniacza.
Ryzyko uszkodzenia głośnika

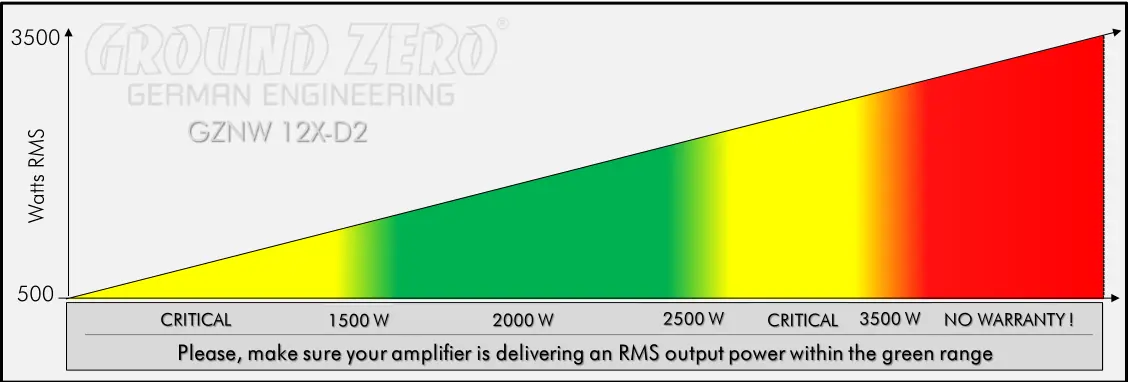

Upewnij się, że wzmacniacz dostarcza moc RMS w zielonym zakresie (1500-3500 W). Praca poza tym zakresem może skutkować utratą gwarancji.
Zakłócenia dźwięku
Upewnij się, że kable głośnikowe są prowadzone oddzielnie od kabli zasilających i elektroniki antenowej.
Przed użyciem
- Sprawdź, czy wzmacniacz jest w stanie obsłużyć impedancję wybraną w konfiguracji okablowania.
- Upewnij się, że obudowa ma objętość 90 litrów netto.
- Zweryfikuj, czy wszystkie połączenia kablowe są zabezpieczone przed zwarciem.
- Upewnij się, że głośnik jest stabilnie zamontowany w obudowie.
Parametry w praktyce
- Impedancja (2x2 Ohm)
- Wartość oporności cewek głośnika, która determinuje sposób podłączenia do wzmacniacza.
- Zalecana moc (1500-3500 WRMS)
- Zakres mocy wzmacniacza, w którym głośnik pracuje bezpiecznie i efektywnie.
Ilustracje i schematy
- Schemat połączenia szeregowego (4 Ohm): Łączy cewki w sposób sumujący oporność.
- Schemat połączenia równoległego (1 Ohm): Łączy cewki w sposób zmniejszający oporność.
- Schemat połączenia mieszanego (2 Ohm): Łączy cewki w sposób równoważący obciążenie.
Zgodność modelu
- Głośnik wymaga wzmacniacza o dużej mocy (1500-3500 WRMS).
- Zalecana obudowa typu bassreflex o objętości 90 litrów.
