Instrukcja obsługi subwoofera Ground Zero GZIW 10SPL
Poznaj parametry techniczne, wymiary montażowe oraz zalecenia dotyczące budowy obudowy dla subwoofera Ground Zero GZIW 10SPL. Instrukcja zawiera specyfikację oraz wytyczne instalacyjne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera specyfikację techniczną oraz wytyczne dotyczące budowy obudowy dla subwoofera Ground Zero GZIW 10SPL. Produkt został zaprojektowany z myślą o wysokiej wydajności SPL i wymaga odpowiedniego doboru obudowy oraz wzmacniacza.
Specyfikacja techniczna
- Średnica cewki: 63 mm / 2.5 cala
- Impedancja: 2 x 2 Ohm
- Moc (Power W SPL): 700 W
- Zalecana moc wzmacniacza: 400 – 700 WRMS przy 4 Ohm
- Xmax: 25 mm / 0.98 cala
- Vas: 14.3 litra / 0.505 cu.ft.
Wymiary montażowe
Wymiary głośnika (w mm / calach):
- A: 257 mm / 10.12 cala
- B: 230 mm / 9.06 cala
- C: 147 mm / 5.79 cala
- D: 150 mm / 5.9 cala
- E: 5 mm / 0.2 cala

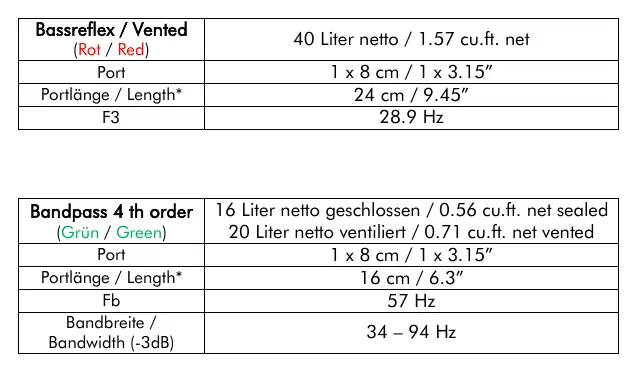

Zalecenia dotyczące obudowy
Producent sugeruje następujące warianty obudów:
- Bassreflex (Vented): 40 litrów netto, port 8 cm, długość portu 24 cm.
- Bandpass (4th order): 16 litrów netto (zamknięta) + 20 litrów netto (wentylowana), port 8 cm, długość portu 16 cm.
- Obudowa zamknięta (Sealed): Minimum 18 litrów netto.
Uwaga: Powyższe wartości są propozycjami. Finalne strojenie, szczególnie długość portu, powinno być dostosowane do pojazdu i indywidualnych preferencji dźwiękowych.
Gwarancja
Gwarancja nie obejmuje uszkodzeń powstałych w wyniku przeciążenia, niewłaściwego użytkowania lub udziału w zawodach SPL. Produkt należy zwracać w oryginalnym opakowaniu wraz z dowodem zakupu i opisem usterki.
Oficjalne zasoby z instrukcji
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Uszkodzenie głośnika
Gwarancja nie obejmuje defektów powstałych przez przeciążenie, niewłaściwą obsługę lub użycie w zawodach SPL.
Brak dźwięku lub zniekształcenia
Sprawdź poprawność połączenia cewek (2 x 2 Ohm) oraz czy moc wzmacniacza mieści się w zalecanym zakresie 400-700 WRMS.
Przed użyciem
- Sprawdź impedancję wzmacniacza (zalecane 4 Ohm).
- Dobierz odpowiedni typ obudowy (Bassreflex, Bandpass lub Sealed) zgodnie z instrukcją.
- Upewnij się, że obudowa posiada odpowiednią objętość netto.
- Przygotuj dowód zakupu w razie konieczności zgłoszenia reklamacji.
Parametry w praktyce
- Impedancja 2 x 2 Ohm
- Głośnik posiada dwie cewki, które należy odpowiednio połączyć ze wzmacniaczem.
- Zalecana moc wzmacniacza
- 400 – 700 WRMS przy 4 Ohm zapewnia optymalną pracę głośnika.
Ilustracje i schematy
- Wymiary A-E określają fizyczne gabaryty głośnika niezbędne do wykonania otworu montażowego.
- Wykresy charakterystyki częstotliwościowej pomagają w wyborze typu obudowy.
Zgodność modelu
- Zalecana moc wzmacniacza: 400 – 700 WRMS przy 4 Ohm.
- Produkt nie jest przeznaczony do użytku w zawodach SPL w ramach gwarancji.
