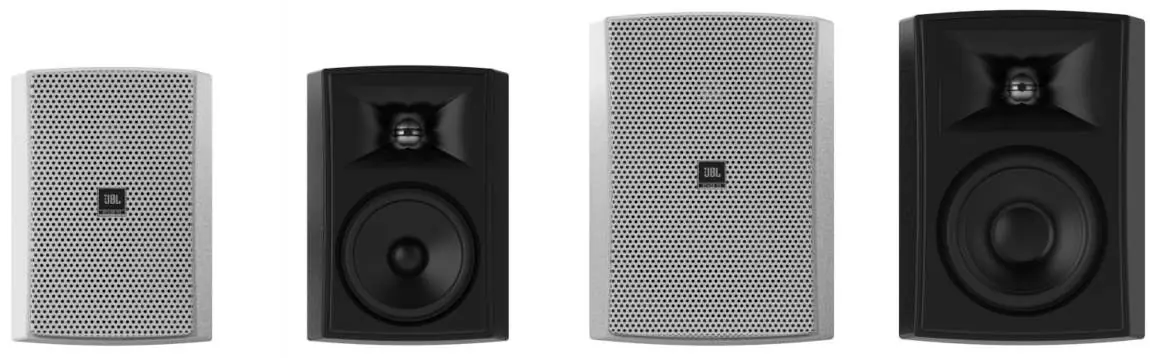

Instrukcja obsługi głośników JBL Stage XD

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera kluczowe wytyczne dotyczące instalacji i bezpieczeństwa głośników JBL Stage XD (modele XD-5 oraz XD-6). Przed przystąpieniem do montażu należy upewnić się, że wszystkie przewody spełniają lokalne przepisy przeciwpożarowe dotyczące instalacji wewnątrz ścian i sufitów. Należy również dobrać odpowiedni przekrój przewodu głośnikowego w zależności od jego długości oraz unikać podłączania wzmacniaczy o mocy przekraczającej zalecane parametry, co może prowadzić do przegrzania.

Zawartość zestawu

• 2x głośnik Stage XD-5 lub XD-6
• 2x maskownica Zero Bezel
• 4x gumowe nóżki
• 1x narzędzie do zdejmowania maskownicy
• 2x zestaw do montażu ściennego (wspornik)
• 1x skrócona instrukcja obsługi

Instalacja ścienna

1. Nałóż nakrętkę blokującą [A] na gwintowany przegub [C], przesuwając ją z dala od końca.
2. Wsuń pierścień blokujący [B] na przegub [C].
3. Dokręć nakrętkę blokującą [A] do głośnika.
4. Wybierz miejsce montażu na ścianie, zapewniając wystarczającą przestrzeń od sufitu i innych przeszkód. Przymocuj przegub [D] do ściany, używając linki zabezpieczającej [E] na jednej z dolnych śrub.
5. Włóż przegub [C] w element [D] i zabezpiecz pierścieniem blokującym [B].

Instalacja na blacie

Głośniki można również ustawić na płaskiej powierzchni. W tym celu należy przykleić dołączone gumowe nóżki do spodu każdego głośnika w tylnych narożnikach.

Regulacja kąta i orientacji

Po zamontowaniu na ścianie głośniki można regulować pod kątem i orientacją. Wystarczy lekko poluzować pierścień blokujący, ustawić głośnik w pożądanej pozycji i ponownie dokręcić. W przypadku orientacji poziomej logo na głośniku można obrócić.

Podłączanie głośników

1. Upewnij się, że użyto odpowiedniego przekroju przewodu zgodnie z tabelą doboru przewodów.
2. Oznacz przewody polaryzacją, aby uniknąć podłączenia głośników w przeciwfazie.
3. Podłącz przewody dodatnie do terminali (+) oraz przewody ujemne do terminali (-).
4. Kontynuuj podłączanie, aż wszystkie głośniki zostaną podłączone. Nie podłączaj wzmacniacza do zasilania, dopóki wszystkie połączenia nie zostaną wykonane.

Dane techniczne

Stage XD-5:

• Przetwornik wysokotonowy: 1" (25mm) aluminiowa kopułka z falowodem HDI
• Przetwornik niskotonowy: 5.25" (130mm) woofer z membraną Polycellulose
• Impedancja: 6 ohm
• Czułość: 86dB
• Zalecana moc wzmacniacza: 20-100W RMS
• Pasmo przenoszenia: 75Hz-25kHz

Stage XD-6:

• Przetwornik wysokotonowy: 1" (25mm) aluminiowa kopułka z falowodem HDI
• Przetwornik niskotonowy: 6.5" (165mm) woofer z membraną Polycellulose
• Impedancja: 6 ohm
• Czułość: 88dB
• Zalecana moc wzmacniacza: 20-100W RMS
• Pasmo przenoszenia: 55Hz-25kHz
