Instrukcja obsługi systemu głośników komponentowych JBL Stadium 62CF
Szybki przewodnik instalacji i specyfikacja techniczna systemu głośników komponentowych JBL Stadium 62CF. Dowiedz się, jak poprawnie podłączyć zwrotnicę, zamontować głośniki i skonfigurować poziom tweetera.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji oraz specyfikację techniczną systemu głośników komponentowych JBL Stadium 62CF. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu i zaplanowałeś rozmieszczenie zwrotnic oraz głośników w pojeździe.
Zawartość zestawu
W skład zestawu wchodzą:
- 2x głośniki niskotonowe
- 2x zwrotnice
- 2x głośniki wysokotonowe (tweetery)
- Akcesoria montażowe: pierścienie adaptacyjne, uszczelki piankowe, kubki montażowe, uchwyty typu starfish, śruby, klucz imbusowy oraz emblematy JBL.
Montaż i podłączenie
Instalacja systemu wymaga poprawnego podłączenia zwrotnicy do głośnika niskotonowego oraz wysokotonowego. Pamiętaj o zachowaniu poprawnej polaryzacji (+/-) podczas podłączania przewodów.
Schemat połączeń
Zwrotnica posiada wejścia dla sygnału z radia/wzmacniacza oraz wyjścia na głośnik niskotonowy i wysokotonowy. Upewnij się, że przewody są pewnie zamocowane w zaciskach.

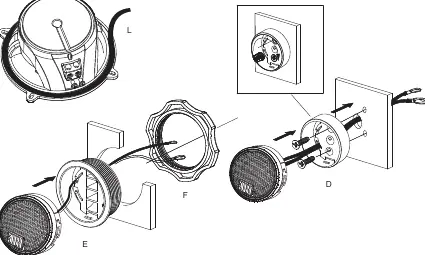

Montaż tweetera
Głośniki wysokotonowe można montować w różnych konfiguracjach (np. wpuszczane lub powierzchniowe) przy użyciu dołączonych adapterów i uchwytów. Wybierz metodę montażu odpowiednią dla miejsca w Twoim samochodzie.
Ustawienia dźwięku
Zwrotnica wyposażona jest w przełącznik poziomu tweetera, który pozwala na regulację w zakresie 0dB lub -3dB. Pozwala to na dostosowanie charakterystyki brzmienia w zależności od miejsca montażu głośników w pojeździe.
Dane techniczne
- Typ: 6-1/2" (165 mm) dwudrożny system komponentowy
- Moc ciągła (RMS): 110 W
- Moc szczytowa: 330 W
- Czułość (@ 2.83 V): 93 dB
- Pasmo przenoszenia: 45 Hz – 40 kHz
- Impedancja: 3.0 Ohm
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Zbyt ostre brzmienie tonów wysokich
Użyj przełącznika na zwrotnicy, aby zmienić poziom tweetera z 0dB na -3dB.
Brak basu lub dźwięk 'płaski'
Sprawdź poprawność polaryzacji przewodów (+/-) przy głośniku i zwrotnicy. Odwrócona polaryzacja powoduje znoszenie się fal dźwiękowych.
Głośnik nie mieści się w otworze montażowym
Użyj dołączonych pierścieni adaptacyjnych lub sprawdź głębokość montażową (wymiary podane w instrukcji).
Przed użyciem
- Sprawdź dostępną głębokość montażową w drzwiach pojazdu.
- Upewnij się, że posiadasz wszystkie elementy montażowe wymienione w sekcji 'What's in the box'.
- Zaplanuj miejsce montażu zwrotnicy w suchym miejscu, z dala od ruchomych części mechanizmu szyby.
- Przygotuj wkrętarkę lub śrubokręt krzyżakowy oraz klucz imbusowy (dołączony do zestawu).
Parametry w praktyce
- Moc RMS (110 W)
- Moc ciągła, jaką głośnik może przyjmować bez ryzyka uszkodzenia podczas długotrwałego słuchania.
- Impedancja (3.0 Ohm)
- Opór elektryczny głośnika. Wartość 3 Ohm jest typowa dla nowoczesnych systemów car audio, zapewniając lepsze wykorzystanie mocy wzmacniacza.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób podłączenia zwrotnicy do głośnika niskotonowego i wysokotonowego.
- Rysunki montażowe przedstawiają sposób użycia adapterów i śrub do montażu tweetera.
- Wymiary techniczne pomagają w weryfikacji, czy głośnik zmieści się w fabrycznym miejscu montażowym.
Zgodność modelu
- System jest przeznaczony do montażu w otworach 6-1/2" (165 mm).
- Zwrotnica posiada selektor 2-drożny/3-drożny, co umożliwia rozbudowę systemu o dodatkowy głośnik średniotonowy.
