Instrukcja obsługi głośników średniotonowych JBL Stadium 22S
Szybki przewodnik po instalacji i specyfikacji głośników średniotonowych JBL Stadium 22S. Dowiedz się, jak poprawnie podłączyć zwrotnice, sprawdzić wymiary montażowe oraz parametry techniczne zestawu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji, podłączenia oraz specyfikacji technicznej głośników średniotonowych JBL Stadium 22S. Przed przystąpieniem do montażu należy upewnić się, że posiadane miejsce w pojeździe jest zgodne z wymiarami montażowymi głośnika. Zestaw wymaga poprawnego podłączenia zwrotnic w celu zapewnienia optymalnej jakości dźwięku.
Zawartość zestawu
W opakowaniu znajdują się następujące elementy:
- 2x głośnik średniotonowy
- 2x maskownice
- 2x zwrotnice
- 2x kable
- 2x adaptery montażowe Custom Fit
- 2x uszczelki piankowe
- 24x śruby
- 8x spinki montażowe (speed clips)
- 1x bit imbusowy (2.5mm)
- 2x emblematy JBL
- 2x naklejki z logo
- Instrukcja obsługi
Wymiary i montaż
Głośniki JBL Stadium 22S posiadają specyficzne wymiary, które należy uwzględnić przy planowaniu instalacji w drzwiach lub desce rozdzielczej samochodu:
- Średnica zewnętrzna: 80 mm
- Głębokość montażowa: 27.6 mm
- Wysokość całkowita: 33.6 mm
Przed montażem należy sprawdzić, czy głębokość otworu montażowego jest wystarczająca dla podzespołów głośnika.
Podłączenie i instalacja
Instalacja wymaga podłączenia głośników do zwrotnic znajdujących się w zestawie. Schemat połączeń obejmuje:
- Podłączenie głośnika średniotonowego do wyjść zwrotnicy.
- Podłączenie głośnika wysokotonowego (jeśli jest częścią systemu) do odpowiednich terminali zwrotnicy.
- Ustawienie przełącznika na zwrotnicy (0dB lub -3dB) w celu optymalizacji poziomu wyjściowego głośnika wysokotonowego w zależności od miejsca montażu.
- Zapewnienie poprawnej polaryzacji (+/-) wszystkich połączeń.
Specyfikacja techniczna
- Typ: 2-calowy (50 mm) głośnik średniotonowy z membraną PEI i obudową zwrotnicy pasmowo-przepustowej
- Moc RMS: 50 W
- Moc szczytowa: 150 W
- Czułość (@ 2.83 V): 94 dB
- Pasmo przenoszenia: 500 Hz – 7 kHz
- Impedancja: 3.0 Ohm
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia po instalacji
Sprawdź poprawność podłączenia przewodów do zwrotnicy oraz polaryzację (+/-). Upewnij się, że wszystkie złącza są stabilne.
Głośnik nie mieści się w otworze montażowym
Zweryfikuj wymiary montażowe (głębokość 27.6 mm, średnica 80 mm) i w razie potrzeby użyj dołączonych adapterów montażowych.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy wymienione w sekcji Zawartość zestawu.
- Upewnij się, że posiadasz odpowiednie narzędzia (wiertarka, śrubokręt, klucz imbusowy).
- Zaplanuj miejsce montażu, uwzględniając głębokość montażową głośnika.
- Sprawdź polaryzację przewodów (+/-) przed ostatecznym podłączeniem do wzmacniacza.
- Ustaw przełącznik poziomu na zwrotnicy (0dB lub -3dB) przed zamknięciem paneli drzwiowych.
Parametry w praktyce
- Moc RMS (50 W)
- Ciągła moc, jaką głośnik może przyjąć bez ryzyka uszkodzenia podczas długotrwałego słuchania.
- Moc szczytowa (150 W)
- Maksymalna chwilowa moc, jaką głośnik może wytrzymać w krótkich impulsach dźwiękowych.
- Impedancja (3.0 Ohm)
- Opór elektryczny głośnika; upewnij się, że wzmacniacz jest stabilny przy obciążeniu 3 Ohm.
- Pasmo przenoszenia (500 Hz – 7 kHz)
- Zakres częstotliwości, w którym głośnik pracuje najefektywniej jako średniotonowy.
Ilustracje i schematy

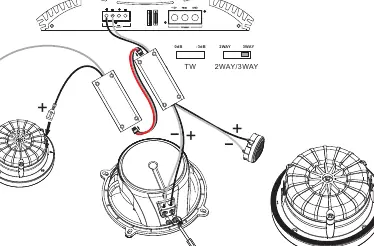

- Schemat połączeń pokazuje sposób podłączenia głośnika średniotonowego i wysokotonowego do zwrotnicy.
- Wskazuje na konieczność zachowania polaryzacji (+/-) przy podłączaniu przewodów.
- Pokazuje przełącznik na zwrotnicy umożliwiający regulację poziomu głośnika wysokotonowego (0dB / -3dB).
Zgodność modelu
- Głośniki przeznaczone do systemów car audio.
- Wymagają wzmacniacza obsługującego impedancję 3 Ohm.
