Instrukcja obsługi głośników sufitowych JBL Control 10C-VA Series

Szybki przewodnik instalacji i obsługi głośników sufitowych JBL Control 10C-VA. Dowiedz się, jak zamontować głośniki, podłączyć przewody, ustawić przełącznik odczepów i pomalować obudowę.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii głośników sufitowych JBL Control 10C-VA (modele 12C-VA, 14C-VA, 16C-VA). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, okablowania, konfiguracji przełącznika odczepów oraz konserwacji. Głośniki te są certyfikowane zgodnie z normą EN54-24 i przeznaczone do montażu w sufitach podwieszanych lub płytach gipsowo-kartonowych.

Opis urządzeń

Seria Control 10C-VA oferuje wysoką jakość dźwięku w kompaktowej obudowie:

  • CONTROL 12C-VA: 3-calowy przetwornik pełnozakresowy.
  • CONTROL 14C-VA: 4-calowy głośnik niskotonowy i 3/4-calowy głośnik wysokotonowy.
  • CONTROL 16C-VA: 6,5-calowy głośnik niskotonowy i 3/4-calowy głośnik wysokotonowy.

Przygotowanie do instalacji

Instalacja może być wykonana od dołu, bez konieczności dostępu do przestrzeni nad sufitem. W zestawie znajdują się wsporniki (C-bracket) oraz szyny sufitowe. W przypadku sufitów z płyt gipsowo-kartonowych dostępne są opcjonalne wsporniki montażowe (New-Construction Bracket lub Plaster-Ring Bracket).

Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5

Wymiary otworów montażowych

  • Control 12C-VA: 167 mm (6,7 cala)
  • Control 14C-VA: 167 mm (6,7 cala)
  • Control 16C-VA: 225 mm (8,8 cala)

Instalacja i okablowanie

Pozycjonowanie wspornika C-bracket i szyn sufitowych
Pozycjonowanie wspornika C-bracket i szyn sufitowych

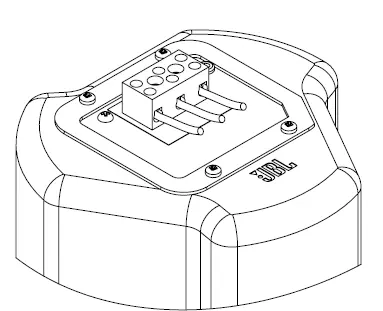

Podłączanie przewodów do bloku ceramicznego
Podłączanie przewodów do bloku ceramicznego

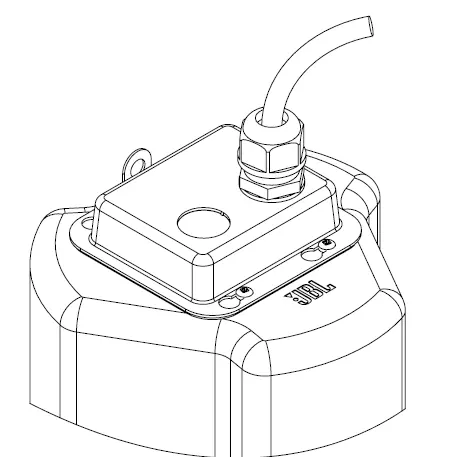

Ponowne mocowanie pokrywy terminala
Ponowne mocowanie pokrywy terminala
Dokręcanie zaczepów montażowych
Dokręcanie zaczepów montażowych
  1. Wycięcie otworu: Wykonaj otwór o odpowiedniej średnicy w materiale sufitowym i przeciągnij przewody.
  2. Montaż wsporników: W sufitach podwieszanych użyj dołączonej płytki C-plate oraz szyn sufitowych, aby zapewnić stabilność.
  3. Podłączenie przewodów: Zdejmij pokrywę terminala. Zdejmij izolację z przewodów na około 5 mm. Włóż przewody do ceramicznego bloku zacisków (INPUT +, INPUT -, GROUND). Dokręć śruby mocujące.
  4. Zabezpieczenie: Zamontuj ponownie pokrywę terminala i dokręć dławik kablowy.
  5. Montaż głośnika: Włóż głośnik w otwór. Obróć śruby mocujące w lewo, aby zwolnić zaczepy, a następnie w prawo, aby dokręcić je do sufitu. Nie dokręcaj zbyt mocno.

Ustawienia i obsługa

Przełącznik odczepów (Tap Selector) znajduje się na przedniej przegrodzie. Ustaw go przed założeniem maskownicy. Możesz wybrać ustawienie 8 omów (niskiej impedancji) lub odpowiednie ustawienie dla systemów 70V/100V.

Malowanie głośników

Głośniki można malować (z wyjątkiem zastosowań EN54). Użyj farb lateksowych lub olejnych. Przed malowaniem wyczyść ramkę i maskownicę łagodnym rozpuszczalnikiem. Użyj dołączonej osłony, aby zabezpieczyć przetworniki podczas malowania.

Bezpieczeństwo i konserwacja

Głośniki generują wibracje, dlatego zaleca się użycie zaczepu sejsmicznego jako dodatkowego punktu podparcia, szczególnie w sufitach podwieszanych. Urządzenie nie wymaga regularnej konserwacji. W przypadku problemów technicznych należy skontaktować się z autoryzowanym serwisem JBL.

Informacje o producencie

JBL

Profil marki

Praktyczna pomoc

Typowe problemy

Wibracje i brzęczenie sufitu

Użyj zaczepu sejsmicznego jako dodatkowego punktu podparcia. W razie potrzeby umieść materiał tłumiący (np. neopren) pod szynami sufitowymi.

Trudności z wyjęciem maskownicy

Włóż dwa spiczaste przedmioty (np. pinezki) w otwory maskownicy i delikatnie podważaj sekcjami, przesuwając się wokół obwodu.

Brak dźwięku lub słaba jakość po malowaniu

Upewnij się, że siatka maskownicy nie została zatkana farbą. Używaj tylko cienkich warstw farby, aby dźwięk mógł swobodnie przenikać.

Przed użyciem

  • Sprawdź typ sufitu (podwieszany lub gipsowo-kartonowy).
  • Zweryfikuj wymaganą średnicę otworu montażowego dla danego modelu.
  • Upewnij się, że posiadasz wszystkie elementy montażowe (C-plate, szyny).
  • Przygotuj przewody instalacyjne o odpowiedniej długości.
  • Ustaw przełącznik odczepów (Tap Selector) przed montażem maskownicy.

Parametry w praktyce

Tap Selector
Przełącznik mocy dla systemów 70V/100V lub ustawienie 8 omów dla pracy bezpośredniej.
Certyfikacja EN54-24
Głośniki spełniają wymogi bezpieczeństwa pożarowego (nie malować w tych zastosowaniach).
Zaczep sejsmiczny
Dodatkowy punkt mocowania zabezpieczający głośnik w przypadku awarii sufitu.

Ilustracje i schematy

  • Schemat podłączenia przewodów do bloku ceramicznego (INPUT +, INPUT -, GROUND).
  • Instrukcja montażu szyn sufitowych i płytki C-plate.
  • Procedura dokręcania zaczepów montażowych (najpierw w lewo, potem w prawo).

Zgodność modelu

  • Modele 12C-VA, 14C-VA, 16C-VA są certyfikowane zgodnie z EN54-24.
  • Nadaje się do montażu w przestrzeniach wentylacyjnych (Air Handling Spaces) zgodnie z UL-2043.
