Instrukcja obsługi głośnika ściennego JBL Studio 6
Szybki przewodnik instalacji i konfiguracji głośników ściennych JBL Studio 6. Dowiedz się, jak zamontować głośniki, podłączyć przewody, ustawić korektor EQ i przygotować maskownice do malowania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i konfiguracji głośników ściennych z serii JBL Studio 6, w tym modeli 6IW, 8IW, 66LCR, 88LCR oraz Theater. Instrukcja obejmuje proces przygotowania otworu montażowego, podłączenia przewodów, montażu w ścianie oraz dostosowania parametrów dźwięku.
Rozmieszczenie
Prawidłowe rozmieszczenie głośników jest kluczowe dla jakości dźwięku:
- System stereo: Głośniki powinny być umieszczone w odpowiedniej odległości od miejsca odsłuchu, skierowane w stronę słuchacza.
- Kino domowe: Należy zachować odpowiednie odstępy między głośnikami przednimi a ekranem oraz między głośnikami surround, zgodnie ze schematami zawartymi w instrukcji.
Montaż
Proces instalacji głośnika w ścianie składa się z następujących kroków:
- Wycinanie otworu: Użyj dołączonego szablonu, aby zaznaczyć i wyciąć otwór w ścianie.
- Podłączanie przewodów: Podłącz przewody głośnikowe do terminali (+/-) z tyłu głośnika.
- Mocowanie: Włóż głośnik w przygotowany otwór i dokręć śruby mocujące, aż głośnik zostanie stabilnie osadzony w ścianie.
Ustawienia EQ
Głośniki wyposażone są w regulację charakterystyki dźwięku, która pozwala na dostosowanie brzmienia do akustyki pomieszczenia:
- Tweeter dB: Regulacja poziomu tonów wysokich.
- Woofer dB: Regulacja poziomu tonów niskich.
Malowanie maskownic
Maskownice głośników można malować, aby dopasować je do koloru ściany. Należy to wykonać przed montażem maskownicy na głośniku. Po pomalowaniu i wyschnięciu farby, maskownicę można bezpiecznie zamontować.
Montaż logo
W modelach 66LCR, 88LCR oraz Theater istnieje możliwość montażu logo JBL w odpowiedniej orientacji, zależnie od tego, czy głośnik jest zamontowany pionowo czy poziomo.
Bezpieczeństwo
Nie instaluj głośników w pobliżu źródeł ciepła, takich jak grzejniki, piece lub wzmacniacze generujące ciepło. Upewnij się, że konstrukcja ściany jest w stanie utrzymać ciężar głośnika.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Głośnik wypada ze ściany lub jest luźny
Upewnij się, że śruby mocujące zostały poprawnie dokręcone do konstrukcji ściany.
Ryzyko uszkodzenia sprzętu
Nie instaluj głośników w pobliżu źródeł ciepła, takich jak grzejniki lub piece.
Brak dźwięku lub zniekształcenia
Sprawdź poprawność podłączenia przewodów głośnikowych do terminali (+/-).
Przed użyciem
- Sprawdź, czy w ścianie nie ma przeszkód (rury, kable).
- Użyj dołączonego szablonu do wycięcia otworu.
- Przygotuj przewody głośnikowe o odpowiednim przekroju.
- Upewnij się, że masz odpowiednie narzędzia do cięcia płyty gipsowo-kartonowej.
Ilustracje i schematy
- Schematy rozmieszczenia pokazują zalecane odległości od słuchacza i ekranu dla systemów stereo i kina domowego.

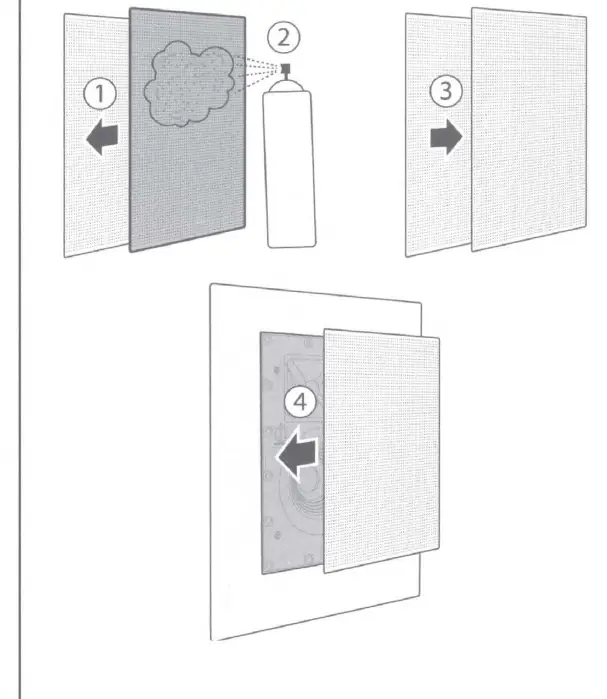

- Instrukcja malowania pokazuje proces zdejmowania maskownicy, malowania i ponownego montażu.
Zgodność modelu
- Głośniki przeznaczone wyłącznie do montażu w ścianie.
- Modele 66LCR, 88LCR i Theater posiadają opcję montażu logo.
