Instrukcja obsługi głośnika średniotonowego JBL Stadium 22S
Poznaj szczegóły montażu, specyfikację techniczną oraz schematy połączeń głośnika średniotonowego JBL Stadium 22S. Kompletny przewodnik instalacji i konfiguracji systemu audio w samochodzie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy głośnika średniotonowego JBL Stadium 22S. Dokument zawiera kluczowe informacje dotyczące montażu, schematów połączeń elektrycznych oraz specyfikacji technicznej. Przed przystąpieniem do instalacji upewnij się, że posiadasz wszystkie elementy zestawu i odpowiednie narzędzia.
Zawartość zestawu
W opakowaniu JBL Stadium 22S znajdują się:
- 2x głośnik średniotonowy
- 2x maskownice
- 2x zwrotnice
- 2x kable
- 2x adaptery montażowe Custom Fit
- 2x uszczelki piankowe
- 24x śruby
- 8x spinki montażowe (speed clips)
- 1x bit imbusowy (2.5mm)
- 2x emblematy JBL
- 2x naklejki firmowe
- Instrukcja obsługi
Montaż głośnika
Montaż głośnika wymaga przygotowania otworu montażowego w pojeździe. Należy wykorzystać dołączone adaptery montażowe oraz uszczelki piankowe, aby zapewnić szczelność i stabilność. Użyj dołączonych śrub i spinek montażowych do trwałego zamocowania głośnika w panelu drzwi lub desce rozdzielczej.
Schemat połączeń
Głośnik Stadium 22S jest przeznaczony do pracy w systemach audio. Schemat połączeń obejmuje podłączenie głośnika do zwrotnicy, która następnie łączy się z jednostką sterującą (wzmacniaczem/radiem). Należy zwrócić szczególną uwagę na polaryzację (+/-) podczas podłączania przewodów do terminali głośnika oraz zwrotnicy.
Dane techniczne
- Typ: 2" (50 mm) PEI Dome Midrange z obudową zwrotnicy pasmowo-przepustowej
- Moc RMS: 50 W
- Moc szczytowa: 150 W
- Czułość (@ 2.83 V): 94 dB
- Pasmo przenoszenia: 500 Hz – 7 kHz
- Impedancja: 3.0 Ohm
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku z głośnika
Sprawdź poprawność połączeń przewodów przy zwrotnicy oraz terminalach głośnika. Upewnij się, że przewody nie są uszkodzone.
Zniekształcenia dźwięku
Sprawdź, czy polaryzacja (+/-) jest zgodna z oznaczeniami na zwrotnicy i głośniku. Upewnij się, że głośnik jest stabilnie zamontowany.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą w instrukcji.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt, wiertarka, narzędzia do demontażu tapicerki).
- Odłącz ujemną klemę akumulatora przed rozpoczęciem prac elektrycznych.
- Zaplanuj miejsce montażu, upewniając się, że głośnik zmieści się w wybranym otworze.
- Sprawdź, czy miejsce montażu nie koliduje z mechanizmem podnoszenia szyb.
Parametry w praktyce
- Moc RMS (50 W)
- Ciągła moc, z jaką głośnik może pracować bez ryzyka uszkodzenia.
- Pasmo przenoszenia (500 Hz – 7 kHz)
- Zakres częstotliwości, w którym głośnik pracuje efektywnie jako średniotonowy.
- Impedancja (3.0 Ohm)
- Opór elektryczny głośnika; ważne przy doborze wzmacniacza.
Ilustracje i schematy

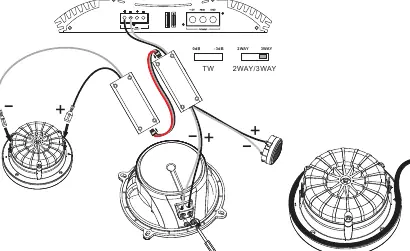

- Schemat połączeń przedstawia sposób podłączenia głośnika średniotonowego do zwrotnicy oraz jednostki sterującej.
- Rysunek montażowy (exploded view) pokazuje kolejność montażu głośnika, uszczelki i adaptera.
Zgodność modelu
- Głośnik wymaga zastosowania zwrotnicy (dołączona w zestawie).
- Przeznaczony do systemów 2-drożnych i 3-drożnych.
