Niniejszy dokument zawiera instrukcje montażu oraz specyfikację techniczną głośników wysokotonowych JBL Stadium 192T. Instrukcja obejmuje procedury instalacji wpuszczanej (flush mount) oraz powierzchniowej, a także schemat połączeń elektrycznych z dołączonymi zwrotnicami.
Zawartość zestawu
W opakowaniu znajdują się następujące elementy:
- 2x Głośniki wysokotonowe (Tweeters)
- 2x Zwrotnice (Crossovers)
- 2x Gwintowane adaptery do montażu wpuszczanego
- 2x Plastikowe nakrętki blokujące
- 2x Obudowy do montażu powierzchniowego
- 2x Uchwyty typu "Starfish"
- 6x Śruby montażowe
- 2x Odznaki z logo JBL
- 2x Naklejki z logo marki
Montaż i instalacja
Podłączenie elektryczne: Głośniki wysokotonowe należy podłączyć do zwrotnic zgodnie z oznaczeniami polaryzacji (+/-). Upewnij się, że połączenia są stabilne i zabezpieczone przed zwarciem.
Montaż wpuszczany (Flush Mount):
- Przygotuj otwór montażowy w panelu pojazdu.
- Umieść głośnik w gwintowanym adapterze.
- Zabezpiecz całość od tyłu za pomocą plastikowej nakrętki blokującej.
Montaż powierzchniowy:
- Użyj dołączonej obudowy do montażu powierzchniowego lub uchwytu typu "Starfish".
- Przykręć uchwyt do powierzchni montażowej za pomocą dostarczonych śrub.
- Zamocuj głośnik w uchwycie.
Dane techniczne
- Typ: 3/4" (19 mm) Edge-Driven Aluminum Dome Tweeter
- Moc: 50 Wrms, 150 W peak
- Czułość (@ 2.83 V): 93 dB
- Pasmo przenoszenia: 2 kHz – 40 kHz
- Impedancja: 3.0 Ohm
- Punkt podziału zwrotnicy: 4.6 kHz
Bezpieczeństwo i użytkowanie
Przed przystąpieniem do montażu upewnij się, że wybrane miejsce instalacji nie koliduje z elementami konstrukcyjnymi pojazdu, wiązkami elektrycznymi ani mechanizmami szyb. Zaleca się profesjonalny montaż, jeśli nie posiadasz doświadczenia w instalacjach car audio.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku z głośnika
Sprawdź połączenia przewodów między głośnikiem a zwrotnicą oraz poprawność polaryzacji (+/-).
Zniekształcenia dźwięku
Upewnij się, że głośnik jest stabilnie zamontowany i nie styka się z elementami karoserii, co mogłoby powodować wibracje.
Przed użyciem
- Sprawdź dostępną głębokość montażową w miejscu instalacji.
- Upewnij się, że posiadasz wszystkie elementy zestawu wymienione w instrukcji.
- Zaplanuj trasę prowadzenia przewodów od zwrotnicy do głośnika.
- Sprawdź, czy otwór montażowy jest odpowiednio przygotowany do wybranej metody montażu (wpuszczany lub powierzchniowy).
Parametry w praktyce
- Moc (Power Handling)
- 50 Wrms (ciągła) / 150 W (szczytowa) – określa wytrzymałość głośnika na obciążenie.
- Pasmo przenoszenia
- 2 kHz – 40 kHz – zakres częstotliwości obsługiwanych przez tweeter, zapewniający wysoką rozdzielczość dźwięku.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób podłączenia głośnika wysokotonowego do zwrotnicy.
- Rysunki montażowe ilustrują krok po kroku instalację wpuszczaną z użyciem nakrętki blokującej.

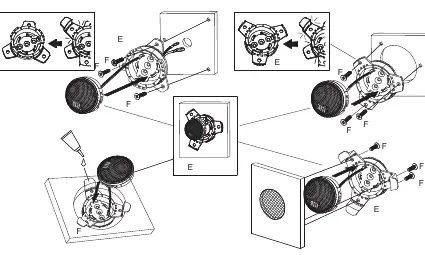

- Rysunki montażowe pokazują opcje instalacji powierzchniowej z użyciem uchwytów typu Starfish.
Zgodność modelu

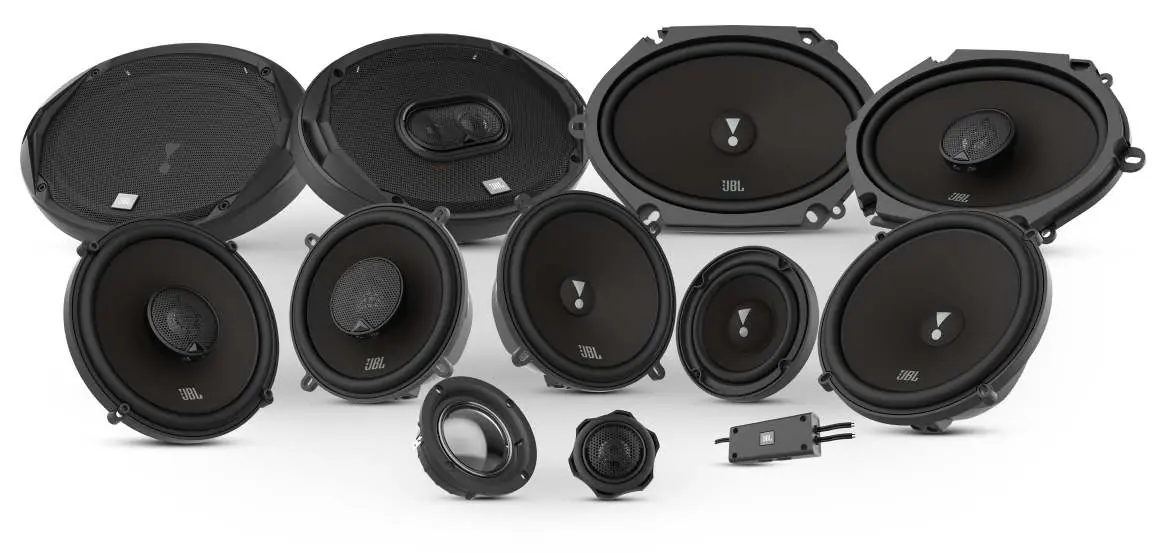

- Głośniki są częścią serii Stadium i mogą być używane w systemach 2-drożnych lub 3-drożnych (z opcjonalnym głośnikiem średniotonowym).
- Zaprojektowane do pracy z dedykowanymi zwrotnicami dołączonymi do zestawu.
