JBL Spinner BT to gramofon z napędem paskowym, wyposażony w łączność Bluetooth z obsługą aptX HD oraz wbudowany przedwzmacniacz gramofonowy. Niniejszy dokument zawiera instrukcje dotyczące montażu, wyważania ramienia, parowania urządzeń bezprzewodowych oraz codziennej obsługi.

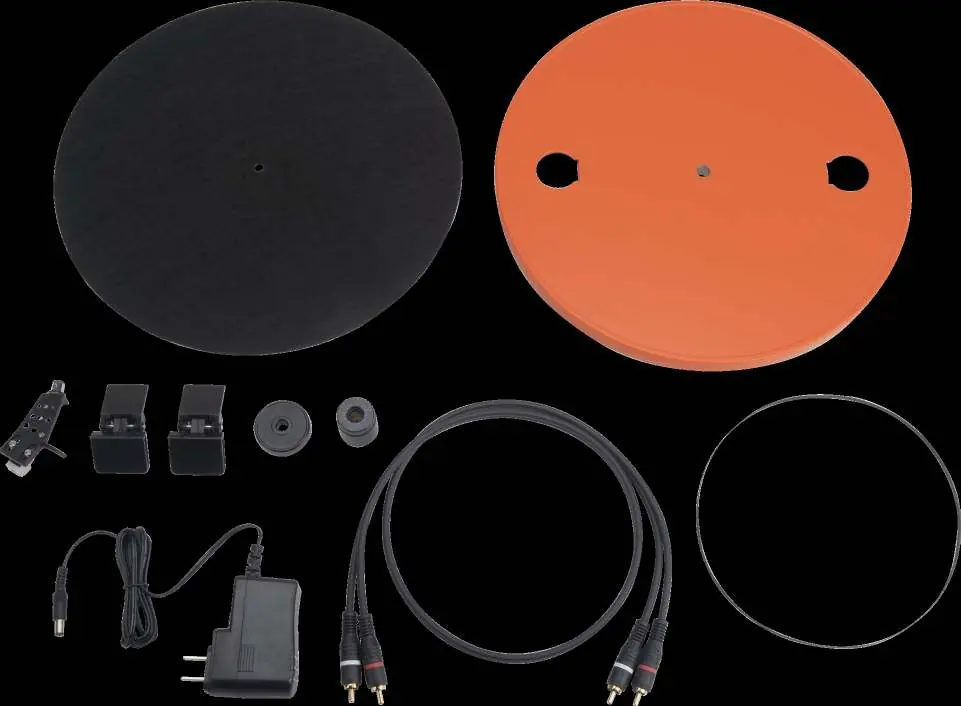

Montaż urządzenia
- Załóż talerz: Umieść talerz na trzpieniu gramofonu.
- Załóż pasek: Naciągnij pasek napędowy wokół koła silnika.
- Załóż matę: Połóż matę na talerzu.
- Zamontuj głowicę: Wkręć głowicę z wkładką do ramienia.
- Zamontuj przeciwwagę: Wsuń przeciwwagę na koniec ramienia.
- Załóż pokrywę: Zamontuj zawiasy i pokrywę przeciwkurzową.

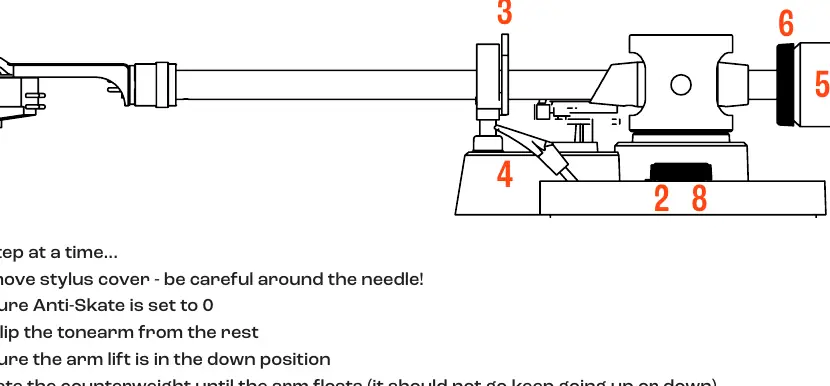

Wyważanie ramienia
Prawidłowe wyważenie ramienia jest kluczowe dla jakości dźwięku i ochrony płyt:
- Zdejmij osłonę igły (zachowaj ostrożność).
- Ustaw pokrętło Anti-Skate na 0.
- Zwolnij ramię z uchwytu.
- Upewnij się, że podnośnik ramienia jest w pozycji dolnej.
- Obracaj przeciwwagą, aż ramię będzie "pływać" w poziomie (nie opadać ani nie unosić się).
- Ustaw skalę na przeciwwadze na 0 (nie poruszając samą przeciwwagą).
- Obróć przeciwwagę o jeden pełny obrót w kierunku przeciwnym do ruchu wskazówek zegara (w stronę wkładki).
- Ustaw pokrętło Anti-Skate na 3.
Obsługa tylnego panelu
- Wyjścia analogowe (R/L): Do podłączenia wzmacniacza kablem RCA.
- Przełącznik Pre-amp (OFF/ON): Włącz, jeśli podłączasz gramofon do wejścia AUX/Line. Wyłącz, jeśli podłączasz do wejścia Phono we wzmacniaczu.
- Przycisk Bluetooth: Służy do parowania i łączenia z głośnikami lub słuchawkami.
- Auto Stop (OFF/ON): Włącza lub wyłącza automatyczne zatrzymywanie talerza.
- Zasilanie: Gniazdo zasilacza i włącznik główny.

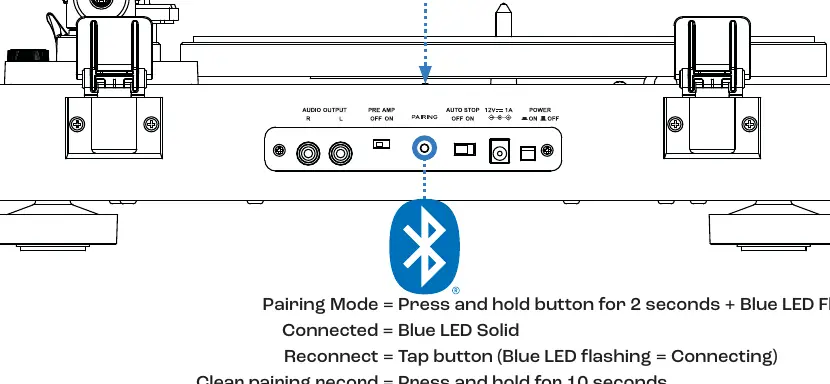

Parowanie Bluetooth
- Tryb parowania: Przytrzymaj przycisk parowania przez 2 sekundy (niebieska dioda zacznie migać).
- Połączenie: Po sparowaniu dioda świeci światłem ciągłym.
- Ponowne łączenie: Naciśnij przycisk (dioda miga podczas łączenia).
- Wyczyszczenie historii: Przytrzymaj przycisk przez 10 sekund.
Odtwarzanie płyt
- Zdejmij osłonę igły.
- Połóż płytę na talerzu (unikaj dotykania powierzchni do odtwarzania).
- Zwolnij ramię z uchwytu.
- Podnieś dźwignię podnośnika ramienia.
- Przesuń ramię nad początek płyty.
- Wybierz prędkość (33 lub 45 obr./min).
- Opuść dźwignię podnośnika – ramię delikatnie opadnie na płytę.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku przy podłączeniu do wzmacniacza
Jeśli używasz wejścia Phono we wzmacniaczu, wyłącz wbudowany przedwzmacniacz (Pre-amp) przełącznikiem na tylnym panelu.
Problemy z parowaniem Bluetooth
Przytrzymaj przycisk parowania przez 2 sekundy, aż dioda zacznie migać. Aby wyczyścić historię parowania, przytrzymaj przycisk przez 10 sekund.
Ramię nie utrzymuje równowagi
Upewnij się, że Anti-Skate jest ustawione na 0 przed rozpoczęciem procesu wyważania ramienia.
Przed użyciem
- Usuń osłonę igły przed rozpoczęciem odtwarzania.
- Upewnij się, że Anti-Skate jest ustawione na 0 przed wyważaniem ramienia.
- Sprawdź, czy pasek napędowy jest poprawnie założony na koło silnika.
- Upewnij się, że podnośnik ramienia jest w pozycji dolnej podczas wyważania.
- Wybierz odpowiednią prędkość (33 lub 45) w zależności od płyty.
Parametry w praktyce
- Bluetooth 5.2
- Standard łączności bezprzewodowej z obsługą aptX HD dla wysokiej jakości dźwięku.
- Przedwzmacniacz (Phono Stage)
- Wbudowany układ, który można wyłączyć (Defeatable), jeśli korzystasz z zewnętrznego przedwzmacniacza.
Ilustracje i schematy
- Schemat montażu: Ilustruje kolejność zakładania talerza, paska, maty, głowicy i przeciwwagi.
- Schemat wyważania: Pokazuje pozycję przeciwwagi i pokrętła Anti-Skate.
- Schemat tylnego panelu: Wskazuje lokalizację wyjść analogowych, przełącznika przedwzmacniacza i przycisku Bluetooth.
Zgodność modelu
- Wbudowany przedwzmacniacz pozwala na podłączenie do aktywnych głośników.
- Możliwość podłączenia do wzmacniaczy z wejściem Phono po wyłączeniu wbudowanego przedwzmacniacza.
- Wkładka Audio Technica AT3600L jest fabrycznie zainstalowana.
