Instrukcja obsługi systemu głośników JBL Arena X
Szybki przewodnik po instalacji i konfiguracji systemu głośników komponentowych JBL Arena X. Dowiedz się, jak poprawnie zamontować głośniki, podłączyć wzmacniacz i DSP oraz jak dbać o membrany berylowe.
Spis treści
Najważniejsze informacje z instrukcji
JBL Arena X to 3-drożny system głośników komponentowych klasy premium, przeznaczony do pracy w aktywnych systemach DSP. Ze względu na zaawansowaną konstrukcję i specyficzne wymagania montażowe, producent zaleca profesjonalną instalację. Kluczowe jest przestrzeganie zaleceń dotyczących zasilania (wymagany procesor DSP i odpowiednie wzmacniacze) oraz ostrożne obchodzenie się z głośnikami wysokotonowymi z membraną berylową.
Opis urządzenia

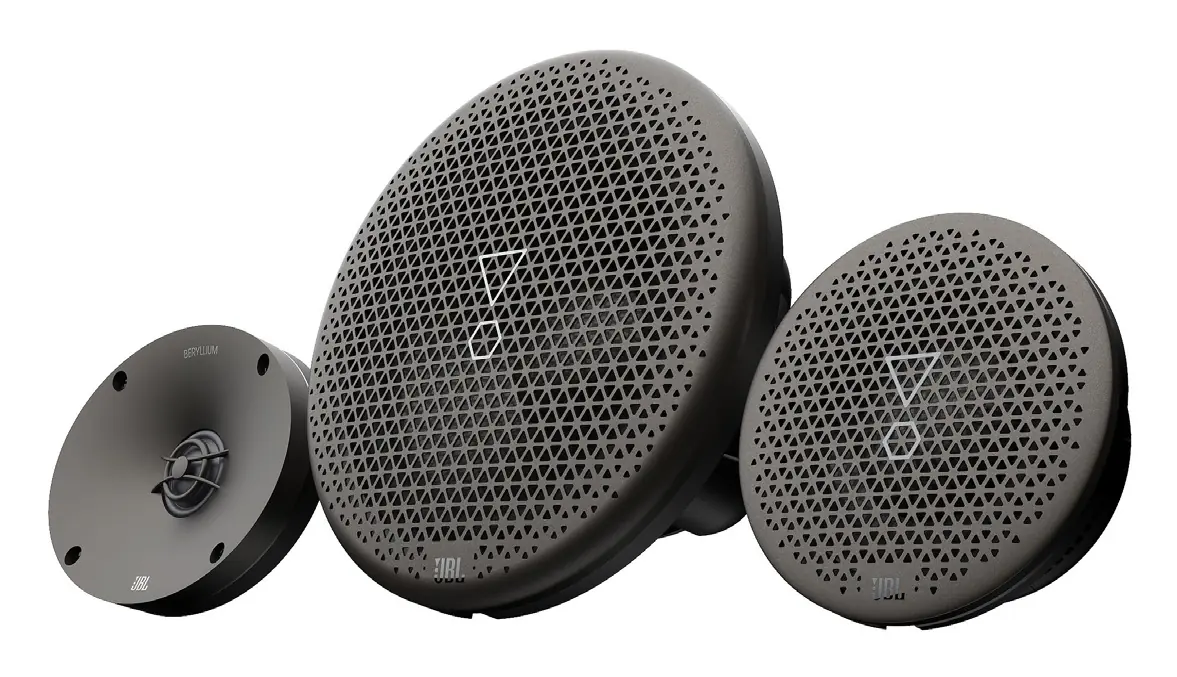

System składa się z:
- 1-calowych głośników wysokotonowych (tweeterów) z membraną berylową.
- 3,5-calowych głośników średniotonowych z membraną z włókna węglowego.
- 6,5-calowych głośników niskotonowych (wooferów) z membraną z włókna węglowego.
System wykorzystuje neodymowe napędy magnetyczne, odlewane aluminiowe kosze oraz zaawansowane falowody akustyczne dla uzyskania najwyższej jakości dźwięku.
Instalacja
Głośniki wysokotonowe (tweeter): Należy montować wysoko na panelu drzwi lub słupku A, aby zapewnić optymalną scenę dźwiękową. W zestawie znajdują się akcesoria montażowe (pierścień owalny, płytka owalna, płytka metalowa) do montażu niestandardowego.
Głośniki średniotonowe: Montaż w górnej części drzwi lub na słupku A. W przypadku obudów niestandardowych zalecana objętość zamknięta wynosi powyżej 2 litrów.
Głośniki niskotonowe (woofer): Zazwyczaj montowane w drzwiach. W przypadku obudów niestandardowych zalecana objętość zamknięta wynosi powyżej 20 litrów.
Wskazówka: Używaj materiałów izolacyjnych między powierzchnią montażową a pierścieniem głośnika, aby zredukować wibracje.
Podłączanie i zasilanie
System wymaga aktywnego procesora DSP. Każdy przetwornik musi być podłączony bezpośrednio do własnego kanału wzmacniacza. Nie należy łączyć głośników równolegle na tym samym kanale, ponieważ grozi to przegrzaniem i uszkodzeniem.
Zalecane zakresy częstotliwości (DSP):
- Tweeter: 1kHz – 40kHz
- Midrange: 200Hz – 6kHz
- Woofer: 60Hz – 6kHz
Zalecane przekroje przewodów: Tweeter: 16-14 AWG; Midrange/Woofer: 14-12 AWG.
Bezpieczeństwo i konserwacja
Ze względu na zawartość berylu, nie należy dotykać kopułek tweeterów palcami ani innymi częściami ciała. Nie wystawiać tweeterów na działanie otwartego ognia, aby uniknąć ryzyka zatrucia przez wdychanie. Z czasem na krawędziach kleju przy kopułce przeciwpyłowej może pojawić się lekkie zaczerwienienie, co jest zjawiskiem zależnym od środowiska.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Przegrzewanie się wzmacniacza lub głośników
Upewnij się, że głośniki nie są połączone równolegle na tym samym kanale wzmacniacza. Każdy przetwornik musi mieć własny kanał.
Zniekształcenia dźwięku lub słaba odpowiedź basowa
Sprawdź, czy głośniki są poprawnie zamontowane i czy użyto materiałów izolacyjnych między koszem a powierzchnią montażową.
Uszkodzenie membrany tweetera
Nigdy nie dotykaj kopułki berylowej palcami. Jest ona niezwykle delikatna i toksyczna w przypadku uszkodzenia.
Przed użyciem
- Sprawdź, czy posiadasz procesor DSP i wzmacniacz o odpowiedniej liczbie kanałów (6-kanałowy lub kombinacja 4+2).
- Zweryfikuj, czy wybrane miejsca montażowe pozwalają na bezpieczne osadzenie głośników bez kolizji z mechanizmami szyb lub zamków.
- Przygotuj materiał izolacyjny do wytłumienia wibracji między głośnikiem a powierzchnią montażową.
- Upewnij się, że używasz przewodów o odpowiednim przekroju (16-14 AWG dla tweeterów, 14-12 AWG dla reszty).
- W przypadku budowy własnych obudów, zachowaj zalecane objętości (>2L dla średniotonowych, >20L dla niskotonowych).
Parametry w praktyce
- Moc (Power Handling)
- 100Wrms dla woofera, 50Wrms dla średniotonowego i tweetera. Nie przekraczaj tych wartości.
- Pasmo przenoszenia
- System obsługuje szerokie pasmo od 20Hz do 40kHz, co wymaga precyzyjnego ustawienia zwrotnic w DSP.
Ilustracje i schematy
- Schematy pokazują podłączenie 6-kanałowe (bezpośrednie) oraz konfigurację 4+2 kanały z wykorzystaniem DSP.
- Rysunki montażowe ilustrują sposób mocowania tweeterów, średniotonowych i wooferów do paneli drzwiowych lub obudów niestandardowych.
Zgodność modelu
- System wymaga aktywnego procesora DSP do poprawnego działania.
- Nie jest to system typu 'plug-and-play' z pasywnymi zwrotnicami; wymaga zaawansowanej konfiguracji aktywnej.
