Instrukcja obsługi głośników samochodowych JBL Club 64SQ
Szybki przewodnik instalacji i specyfikacja techniczna głośników samochodowych JBL Club 64SQ. Dowiedz się, jak poprawnie zamontować głośniki, wykorzystać dołączone elementy montażowe oraz dostosować poziom dźwięku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu i specyfikacji technicznej głośników samochodowych JBL Club 64SQ. Głośniki te są przeznaczone do instalacji w otworach o średnicy 6-1/2 cala (160 mm). Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu oznaczone literami od A do H.
Opis urządzenia i wymiary
Głośniki JBL Club 64SQ wyposażone są w przełącznik poziomu dźwięku, który pozwala na regulację w zakresie 0dB lub +3dB. Wymiary montażowe urządzenia są następujące:
- Średnica montażowa: 128.3 mm
- Głębokość montażowa: 51.5 mm
- Całkowita średnica zewnętrzna: 158.2 mm
- Całkowita wysokość: 72.0 mm
Instalacja
Proces instalacji wymaga użycia dołączonych elementów montażowych (śruby, podkładki, ramki). Postępuj zgodnie z poniższymi krokami:
- Przygotuj otwór montażowy w panelu drzwi lub półce samochodu.
- Użyj ramki montażowej (element G) i przykręć ją do panelu za pomocą śrub (element C).
- Podłącz przewody głośnikowe do głośnika (element A), zwracając uwagę na polaryzację (+/-).
- Umieść głośnik w ramce montażowej i zabezpiecz go za pomocą śrub (element D).
- Nałóż maskownicę (element F) na zamontowany głośnik.
Dane techniczne
Głośniki charakteryzują się następującymi parametrami:
- Typ: 6-1/2" (160mm) 2-drożny głośnik samochodowy
- Moc RMS: 75W
- Moc szczytowa: 225W
- Czułość (@ 2.83V): 93dB
- Pasmo przenoszenia: 48Hz – 21kHz
- Impedancja nominalna: 3.0 ohm
- Punkt podziału zwrotnicy: 5 kHz
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Głośnik nie mieści się w otworze montażowym
Sprawdź wymiary montażowe: średnica otworu musi wynosić co najmniej 128.3 mm, a głębokość montażowa musi wynosić co najmniej 51.5 mm.
Dźwięk jest zbyt cichy lub zbyt ostry
Skorzystaj z przełącznika na obudowie głośnika, aby zmienić poziom wyjściowy między 0dB a +3dB.
Przed użyciem
- Sprawdź zawartość opakowania: głośniki (2x), uszczelki (1x), śruby (8x), wkręty (8x), klipsy (8x), maskownice (2x), ramki (2x), logo JBL (2x).
- Upewnij się, że miejsce montażu w pojeździe jest stabilne i nie koliduje z mechanizmem podnoszenia szyb.
- Przygotuj odpowiednie narzędzia do demontażu tapicerki drzwi.
- Sprawdź polaryzację przewodów przed podłączeniem.
Parametry w praktyce
- Impedancja: 3.0 ohm
- Opór elektryczny głośnika; upewnij się, że Twój wzmacniacz jest kompatybilny z obciążeniem 3 ohm.
- Pasmo przenoszenia: 48Hz – 21kHz
- Zakres częstotliwości dźwięku, które głośnik jest w stanie odtworzyć (od niskich tonów basowych po wysokie tony).
Ilustracje i schematy
- Strona 1: Schemat wymiarów głośnika oraz lokalizacja przełącznika 0dB/+3dB.

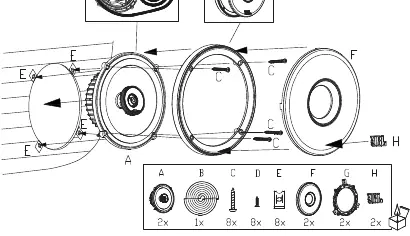

- Strona 2: Wykaz części (A-H) wchodzących w skład zestawu montażowego.

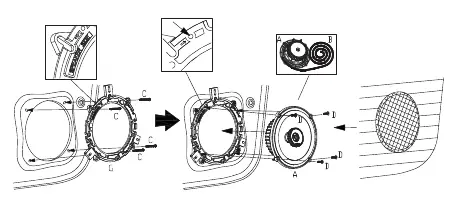

- Strona 3: Instrukcja montażu krok po kroku z wykorzystaniem ramki montażowej.
