Instrukcja obsługi subwoofera samochodowego JBL BassPro SL2

Najważniejsze informacje z instrukcji

JBL BassPro SL2 to kompaktowy, aktywny subwoofer samochodowy zaprojektowany do montażu pod fotelem. Urządzenie łączy wysoką wydajność z łatwością instalacji. Przed przystąpieniem do pracy upewnij się, że posiadasz odpowiednie przewody i narzędzia. Instalację najlepiej powierzyć wykwalifikowanemu specjaliście.

Instalacja i montaż

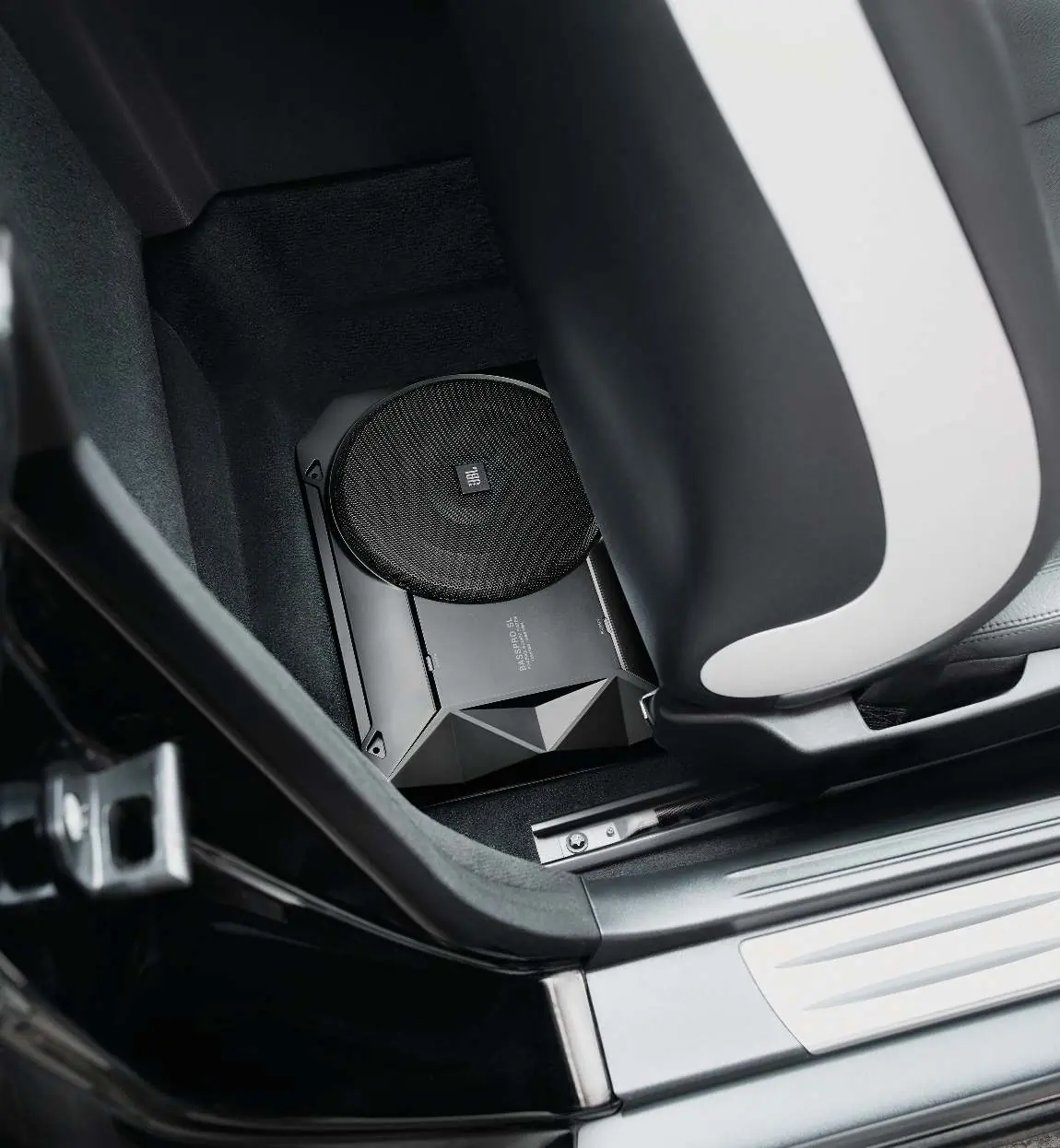

Wybierz miejsce montażu, które nie koliduje z załadunkiem bagażu, składaniem siedzeń ani otwieraniem bagażnika. Najlepsze efekty dźwiękowe uzyskuje się w rogach bagażnika lub pod fotelem, gdzie dźwięk jest "wzmocniony" przez ściany pojazdu.

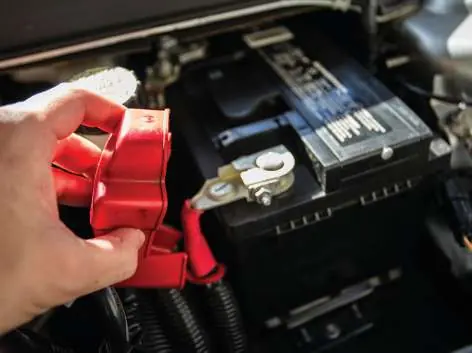

• Ważne: Przed rozpoczęciem instalacji odłącz ujemny (-) biegun akumulatora.
• Upewnij się, że śruby montażowe nie uszkodzą wiązek przewodów, przewodów hamulcowych, paliwowych ani zbiornika paliwa.
• Zapewnij odpowiednią wentylację urządzenia.

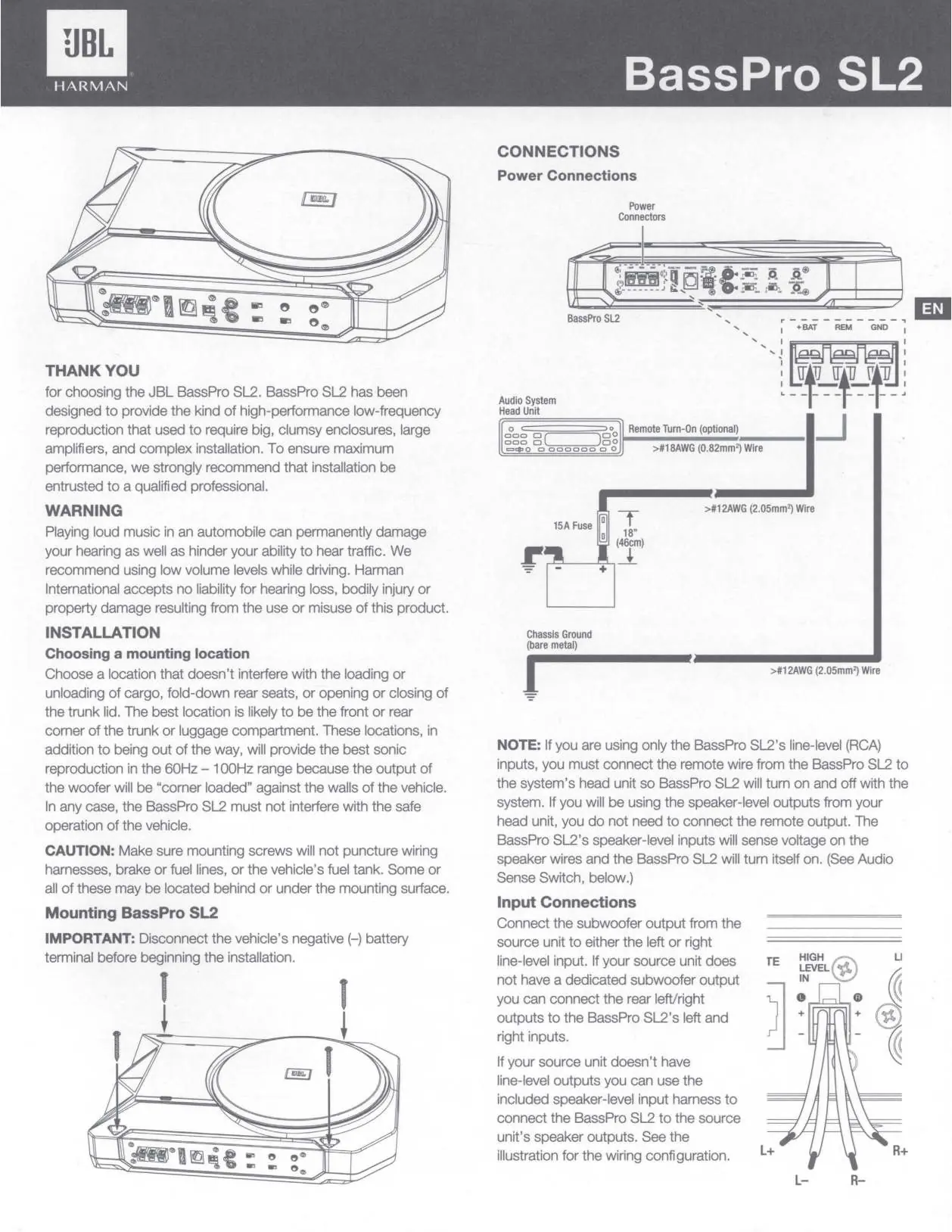

Podłączenia elektryczne

Subwoofer wymaga podłączenia zasilania (+BAT), masy (GND) oraz opcjonalnie sygnału zdalnego włączania (REM). Jeśli używasz wejść wysokopoziomowych (High-Level), funkcja Audio Sense może automatycznie włączać urządzenie po wykryciu sygnału.

• Użyj przewodów o odpowiednim przekroju (zasilanie min. #12AWG, Remote min. #18AWG).
• Zainstaluj bezpiecznik 15A na przewodzie zasilającym blisko akumulatora.
• W przypadku braku wyjścia subwoofera w radiu, możesz podłączyć wyjścia głośnikowe tylne do wejść subwoofera.

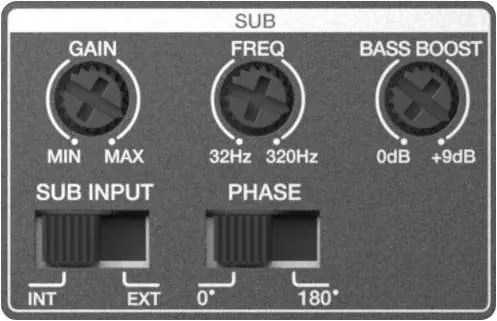

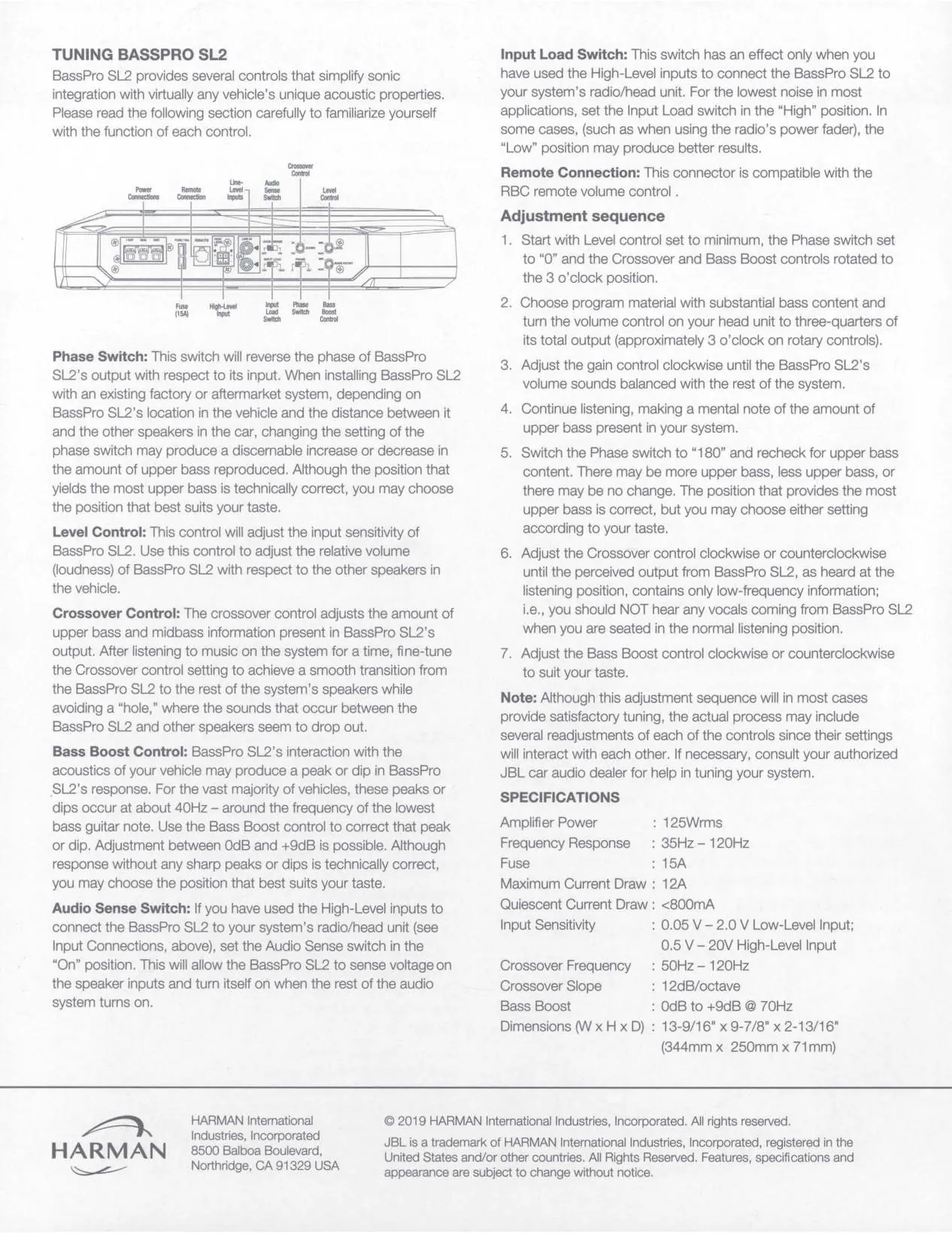

Konfiguracja i strojenie dźwięku

BassPro SL2 posiada szereg regulacji pozwalających na dopasowanie dźwięku do akustyki pojazdu:

• Level Control: Reguluje czułość wejściową i głośność subwoofera względem reszty systemu.
• Crossover Control: Ustawia częstotliwość odcięcia (50Hz - 120Hz), aby uniknąć nakładania się pasm z innymi głośnikami.
• Bass Boost: Pozwala na korekcję podbicia basu (0dB do +9dB przy 70Hz).
• Phase Switch: Zmienia fazę sygnału (0° lub 180°), co może poprawić ilość basu w zależności od lokalizacji subwoofera.
• Input Load Switch: Ustaw na "High" dla najniższego poziomu szumów przy wejściach wysokopoziomowych.

Wskazówki instalacyjne

Instrukcja zawiera dodatkowe porady dotyczące instalacji systemów car audio:

• Baterie: Przy łączeniu baterii równolegle używaj akumulatorów tego samego typu i wieku.
• Bezpieczniki: Zawsze stosuj bezpiecznik o odpowiednim amperażu. Nigdy nie zastępuj go bezpiecznikiem o większej wartości niż zalecana.
• Strojenie: Proces strojenia powinien odbywać się przy włączonej muzyce o dużej zawartości basu, z głośnością radia ustawioną na ok. 3/4 skali.
