Instrukcja obsługi wzmacniacza samochodowego Banda Audioparts ELECTRA 10K
Szybki przewodnik po instalacji i obsłudze wzmacniacza Banda Audioparts ELECTRA 10K. Dowiedz się, jak podłączyć zasilanie, skonfigurować głośniki, zrozumieć kody błędów LED i sprawdzić specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wzmacniacz Banda Audioparts ELECTRA 10K to wysokowydajne urządzenie audio. Przed przystąpieniem do instalacji upewnij się, że posiadasz odpowiednie okablowanie (zalecane 70mm) oraz bezpiecznik zewnętrzny. Urządzenie wymaga stabilnego zasilania w zakresie 9-15V. W przypadku wystąpienia problemów, diody LED na panelu przednim wskażą przyczynę awarii.
Opis urządzenia
Wzmacniacz posiada trzy główne sekcje:
- Unidad de Alimentação (Zasilanie): Znajdują się tu wejścia GND (masa), 12V Remote (wzbudzenie) oraz 12V Positive (zasilanie dodatnie). Pamiętaj o zastosowaniu zewnętrznego bezpiecznika.
- Painel Frontal (Panel LED): Wskaźniki informujące o stanie pracy: niebieski (ON), czerwony (SHORT/Clip/Temperatura), żółty (niskie napięcie baterii).

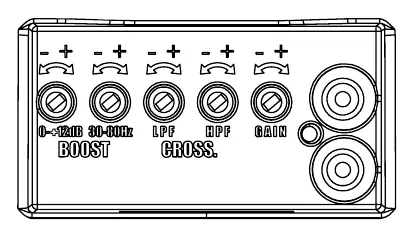

- Lateral (Panel boczny): Sekcja regulacji dźwięku zawierająca pokrętła: Boost (podbicie basu), Crossover (LPF/HPF) oraz Gain (wzmocnienie).
Instalacja i podłączenie
Wzmacniacz obsługuje konfiguracje głośników o impedancji 1 ohm lub 2 ohm. Podczas podłączania głośników (wooferów lub subwooferów) należy upewnić się, że impedancja końcowa nie jest niższa niż dopuszczalna dla danego modelu. Wszystkie połączenia głośnikowe powinny być wykonane równolegle, aby uzyskać optymalną moc wyjściową.
Rozwiązywanie problemów
W przypadku nieprawidłowego działania, sprawdź stan diod LED:
- Diody niebieska i czerwona świecą: Przegrzanie wzmacniacza. Zapewnij lepszą wentylację.
- Niebieska świeci, czerwona miga (brak dźwięku): Zwarcie na wyjściu lub zbyt niska impedancja głośników. Sprawdź kable i impedancję.
- Niebieska świeci, czerwona miga (z muzyką): Przekroczenie 5% zniekształceń (clipping). Zmniejsz wzmocnienie (Gain).
- Żółta miga: Napięcie wejściowe poniżej 9V. Sprawdź stan akumulatora i połączenia zasilające.
- Czerwona i żółta świecą: Wewnętrzny problem z urządzeniem. Skontaktuj się z autoryzowanym serwisem.
Dane techniczne
Kluczowe parametry pracy:
- Moc przy 12,6V (1 ohm): 10000Wrms
- Moc przy 12,6V (2 ohm): 8000Wrms
- Pasmo przenoszenia: 20Hz - 500Hz
- Czułość wejściowa: ~300mV - 8V
- Zalecany bezpiecznik: 600A
- Wymiary: 452mm x 256mm x 73mm
- Waga: 9,2 kg
Gwarancja
Gwarancja obejmuje okres 12 miesięcy od daty zakupu. Nie obejmuje ona uszkodzeń wynikających z niewłaściwej instalacji, napraw przez nieautoryzowane osoby, wypadków lub modyfikacji. W razie potrzeby naprawy, urządzenie należy dostarczyć do autoryzowanego serwisu Banda Audioparts.
Praktyczna pomoc
Typowe problemy
Diody niebieska i czerwona świecą
Przegrzanie wzmacniacza. Zapewnij lepszą wentylację i upewnij się, że system chłodzenia nie jest zasłonięty.
Niebieska świeci, czerwona miga (brak dźwięku)
Zwarcie na wyjściu lub zbyt niska impedancja głośników. Sprawdź kable głośnikowe i upewnij się, że impedancja nie jest niższa niż minimalna.
Żółta dioda miga
Napięcie wejściowe poniżej 9V. Sprawdź stan akumulatora oraz jakość połączeń kabli zasilających.
Niebieska świeci, czerwona miga w rytm muzyki
Wskaźnik przesterowania (clipping). Zmniejsz wzmocnienie (Gain), aby uniknąć uszkodzenia cewek głośników.
Przed użyciem
- Zapewnij odpowiednią wentylację w miejscu montażu.
- Zainstaluj zewnętrzny bezpiecznik (zalecany 600A).
- Użyj kabli zasilających o przekroju min. 70mm.
- Sprawdź, czy napięcie akumulatora mieści się w zakresie 9-15V.
- Zweryfikuj impedancję głośników przed podłączeniem.
Parametry w praktyce
- 10000Wrms @ 1 ohm
- Maksymalna moc wyjściowa przy obciążeniu 1 ohm.
- LPF (Low Pass Filter)
- Filtr dolnoprzepustowy odcinający wysokie tony (80Hz-500Hz).
- HPF (High Pass Filter)
- Filtr górnoprzepustowy odcinający niskie tony (22Hz-65Hz).
Ilustracje i schematy
- Unidad de Alimentação: Schemat podłączenia zasilania (GND, Remote, 12V).
- Painel Frontal: Wyjaśnienie znaczenia diod LED (ON, Short, Low Battery).
- Lateral: Opis pokręteł regulacji dźwięku (Boost, Crossover, Gain).
- Exemplos de Ligação: Schematy łączenia głośników w konfiguracji 1 ohm.
Zgodność modelu
- Wzmacniacz wymaga stabilnego zasilania 12V (9-15V).
- Minimalna impedancja obciążenia wynosi 1 ohm.
