Instrukcja obsługi zestawu głośnikowego Audio System XFIT VW EVO2

Dowiedz się, jak poprawnie zainstalować i skonfigurować zestaw głośnikowy Audio System XFIT VW EVO2 w samochodach VW Golf 7, Golf 8 oraz ID.4. Instrukcja zawiera wskazówki montażowe, schematy podłączenia zwrotnic oraz porady dotyczące...

Spis treści

Najważniejsze informacje z instrukcji

Przed przystąpieniem do montażu zestawu głośnikowego Audio System XFIT VW EVO2 należy bezwzględnie odłączyć ujemny biegun akumulatora samochodowego, aby uniknąć zwarć w instalacji elektrycznej. Producent zaleca, aby instalację przeprowadził wyspecjalizowany warsztat samochodowy, co jest warunkiem zachowania gwarancji i uzyskania optymalnej jakości dźwięku.

Elementy zestawu

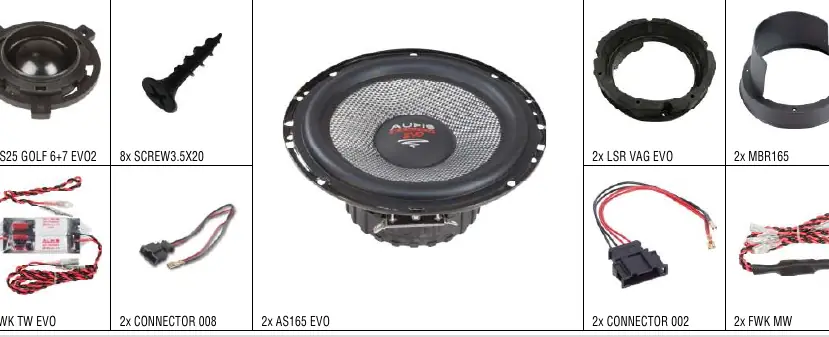

W skład zestawu wchodzą:

2x głośniki wysokotonowe HS25 GOLF 6+7 EVO2
2x głośniki średniotonowe AS165 EVO
2x zwrotnice głośników wysokotonowych FWK TW EVO
2x zwrotnice głośników średniotonowych FWK MW
2x pierścienie dystansowe LSR VAG EVO
2x osłony przeciwdeszczowe MBR165
Złącza (CONNECTOR 008, CONNECTOR 002) oraz zestaw śrub montażowych

Montaż głośników

Głośniki wysokotonowe: Montaż wymaga ingerencji w oryginalne mocowania Volkswagena. Należy ostrożnie rozciąć plastikowe zgrzewy oryginalnych głośników, a następnie wkleić lub zgrzać nowe głośniki w ich miejsce.

Głośniki średniotonowe: Należy zamontować osłonę przeciwdeszczową MBR165 pomiędzy głośnikiem AS165 EVO a pierścieniem dystansowym LSR VAG EVO. Osłona musi znajdować się powyżej magnesu. W razie potrzeby osłonę można przyciąć odpowiednim narzędziem. Wymagana jest również obróbka wewnętrznej części tapicerki drzwi w obszarze głośnika, aby zapewnić odpowiednią przestrzeń.

Konfiguracja zwrotnic

System pozwala na dostosowanie charakterystyki dźwięku za pomocą zwrotnic FWK TW EVO w zależności od miejsca montażu głośnika wysokotonowego:

Trójkąt lusterka: Jumper 2,7µF + Parking (-3dB)
Tapicerka drzwi: Jumper 3,9µF + Parking (0dB)
Słupek A: Jumper 2,7µF + 3,9µF (+3dB)

Zwrotnica FWK MW dla głośników średniotonowych jest elementem stałym i nie posiada możliwości regulacji.

Wskazówki instalacyjne

Kable należy układać prosto, unikając ich zgniatania oraz prowadzenia przez ostre krawędzie, co może prowadzić do zwarć.
Wszystkie wolne końce kabli muszą zostać zaizolowane.
Podczas demontażu tapicerki należy zachować ostrożność, aby nie uszkodzić elementów mocujących; w razie uszkodzenia należy je wymienić.
Prawidłowa polaryzacja głośników ma kluczowe znaczenie dla jakości dźwięku.

Praktyczna pomoc

Typowe problemy

Słaba jakość dźwięku lub brak basu

Sprawdź polaryzację głośników. Upewnij się, że głośniki są zamontowane płasko i stabilnie.

Zwarcie w instalacji elektrycznej

Upewnij się, że kable nie są przygniecione i nie przebiegają przez ostre krawędzie. Izoluj wszystkie wolne końce kabli.

Przed użyciem

Odłącz ujemny biegun akumulatora przed rozpoczęciem prac.
Przygotuj narzędzia do demontażu tapicerki drzwi.
Upewnij się, że masz odpowiednie akcesoria montażowe (np. maty wygłuszające).
Sprawdź, czy posiadasz narzędzia do obróbki plastiku (np. nóż, nożyczki).

Parametry w praktyce

Jumper 2,7µF + Parking (-3dB): Ustawienie zwrotnicy dla głośnika wysokotonowego zamontowanego w trójkącie lusterka.
Jumper 3,9µF + Parking (0dB): Ustawienie zwrotnicy dla głośnika wysokotonowego zamontowanego w tapicerce drzwi.
Jumper 2,7µF + 3,9µF (+3dB): Ustawienie zwrotnicy dla głośnika wysokotonowego zamontowanego w słupku A.

Zgodność modelu

Zestaw dedykowany dla VW Golf 7, VW Golf 8 oraz VW ID.4.
