Niniejszy dokument zawiera specyfikację techniczną oraz parametry montażowe 10-calowego głośnika średnio-niskotonowego DS18 10XL1400MB-4. Głośnik jest przeznaczony do systemów audio wymagających wysokiej wydajności. Przed montażem należy zapoznać się z wymiarami otworu montażowego oraz zaleceniami dotyczącymi zwrotnicy.
Specyfikacja techniczna
- Średnica nominalna: 10 cali (254 mm)
- Impedancja nominalna: 4 omy
- Moc RMS: 700 W
- Moc MAX: 1400 W
- Czułość (1w/1m): 98 dB
- Pasmo przenoszenia: 40 Hz - 5 kHz
- Zalecana zwrotnica górnoprzepustowa (Hi Pass): 80 Hz
Parametry Thiele-Small (T/S)
- Vas (Objętość równoważna): 17.1 L / 0.603 ft3
- Xmax (Skok membrany): 4 mm
- Fs (Częstotliwość rezonansowa): 70 Hz
- Qts (Dobroć całkowita): 0.296
- Re (Rezystancja DC): 3.6 oma
- Sd (Powierzchnia membrany): 363 cm2
Wymiary montażowe
Przygotowując miejsce montażu, należy uwzględnić następujące wymiary:
- Średnica całkowita: 10.3 cala (261.5 mm)
- Głębokość całkowita: 4.93 cala (125 mm)
- Średnica otworu montażowego (Front Mount Baffle Cutout): 9.2 cala (233 mm)
- Głębokość montażowa: 4.4 cala (114 mm)
- Średnica silnika: 7.48 cala (190 mm)
Ostrzeżenia i gwarancja
Producent zastrzega sobie prawo do zmiany specyfikacji bez powiadomienia. Produkt może zawierać materiały objęte ostrzeżeniem Proposition 65 (dotyczące substancji chemicznych mogących powodować raka i szkodliwy wpływ na rozrodczość). Więcej informacji na temat polityki gwarancyjnej znajduje się na stronie DS18.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Głośnik nie gra poprawnie lub ulega przegrzaniu
Upewnij się, że wzmacniacz jest poprawnie skonfigurowany i nie przekracza mocy RMS głośnika (700W). Sprawdź, czy zastosowano filtr górnoprzepustowy 80Hz.
Błąd przy montażu w otworze
Sprawdź, czy otwór montażowy ma średnicę 9.2 cala (233 mm) oraz czy głębokość montażowa wynosi co najmniej 4.4 cala (114 mm).
Przed użyciem
- Sprawdź impedancję systemu (4 omy)
- Upewnij się, że wzmacniacz obsługuje moc RMS 700W
- Zastosuj filtr górnoprzepustowy (Hi Pass) ustawiony na 80Hz
- Zweryfikuj wymiary otworu montażowego (9.2 cala / 233 mm)
- Upewnij się, że miejsce montażu zapewnia odpowiednią głębokość (4.4 cala / 114 mm)
Ilustracje i schematy

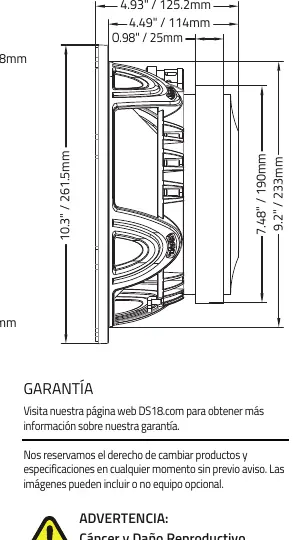

- Rysunek techniczny przedstawia wymiary zewnętrzne i montażowe głośnika, w tym średnicę otworu i głębokość montażową.

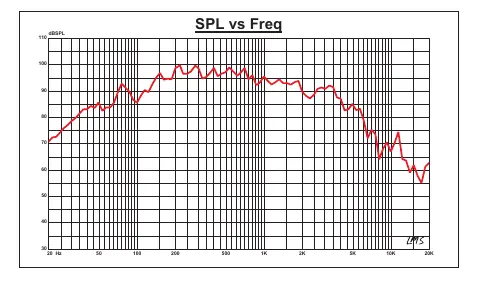

- Wykres SPL vs Freq pokazuje charakterystykę przenoszenia dźwięku w zakresie od 20 Hz do 20 kHz.
Zgodność modelu
- Głośnik wymaga zastosowania filtra górnoprzepustowego (Hi Pass) ustawionego na 80Hz dla optymalnej pracy.
