Instrukcja obsługi głośnika tubowego DS18 NXL-XDT/BK
Instrukcja obsługi i montażu głośnika tubowego DS18 NXL-XDT/BK z wbudowanym oświetleniem LED RGB. Zawiera specyfikacje techniczne, schematy połączeń oraz wskazówki instalacyjne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
DS18 NXL-XDT/BK to wysokiej klasy głośnik tubowy typu compression driver, zaprojektowany do pracy w trudnych warunkach (klasa odporności IP65). Urządzenie posiada zintegrowane oświetlenie LED RGB, które można sterować za pomocą opcjonalnego modułu LED-BTC lub poprzez bezpośrednie połączenie przewodowe w celu uzyskania konkretnych kolorów.
Dane techniczne
Głośnik charakteryzuje się impedancją nominalną 4 Ohm, mocą RMS 300W oraz mocą maksymalną 900W. Pasmo przenoszenia wynosi 1KHz-20KHz, a zalecany filtr górnoprzepustowy to 1.5KHz. Obudowa wykonana jest z wytrzymałego tworzywa PC+ABS, a cewka o średnicy 1.75 cala wykorzystuje drut CCAW i membranę tytanową.
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy odłączyć ujemny biegun akumulatora. Podczas wiercenia otworów w pojeździe lub łodzi należy zachować szczególną ostrożność, aby nie uszkodzić przewodów elektrycznych, przewodów paliwowych ani zbiornika paliwa. Wszystkie połączenia powinny być wykonane przy użyciu wysokiej jakości wodoodpornych złączy. Przewody należy prowadzić z dala od ostrych krawędzi, stosując gumowe lub plastikowe przepusty.
Obsługa i konserwacja
Głośnik wyposażony jest w regulowane uchwyty montażowe (1"-2"), umożliwiające obrót o 360 stopni. Logo z przodu i z tyłu można obracać, aby uzyskać optymalny kąt wyświetlania. W przypadku montażu na rurze należy użyć dołączonych podkładek NBR. Należy upewnić się, że wszystkie śruby są mocno dokręcone, aby uniknąć poluzowania pod wpływem wibracji. W razie pytań lub potrzeby uzyskania dodatkowych informacji, odwiedź stronę producenta DS18.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Poluzowanie uchwytu montażowego
Upewnij się, że wszystkie śruby są mocno dokręcone i użyj dołączonego kleju do gwintów przed ostatecznym zablokowaniem.
Brak oświetlenia lub nieprawidłowy kolor
Sprawdź poprawność połączeń przewodów 6-żyłowych zgodnie ze schematem. Jeśli używasz sterownika LED-BTC, upewnij się, że jest on poprawnie podłączony.
Uszkodzenie przewodów podczas montażu
Zawsze używaj gumowych przepustów przy przechodzeniu przez metalowe elementy i unikaj prowadzenia przewodów w pobliżu linii paliwowych.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed rozpoczęciem prac.
- Przygotuj niezbędne narzędzia: wiertarkę, zestaw kluczy imbusowych, lutownicę, ściągacz izolacji.
- Wybierz miejsce montażu, które nie ogranicza ruchu i umożliwia łatwe prowadzenie przewodów.
- Upewnij się, że używasz wodoodpornych złączy do wszystkich połączeń elektrycznych.
- Sprawdź, czy dołączone podkładki NBR pasują do średnicy rury montażowej.
Parametry w praktyce
- Impedancja 4 Ohm
- Standardowa wartość obciążenia dla wzmacniaczy samochodowych i morskich.
- Crossover 1.5KHz
- Minimalna częstotliwość odcięcia dla ochrony głośnika przed uszkodzeniem przez niskie tony.
Ilustracje i schematy
- Schemat połączeń z modułem LED-BTC: pokazuje podłączenie 6-żyłowego kabla do sterownika i zasilania.
- Schemat połączeń bez modułu: pokazuje, jak łączyć przewody kolorowe (R, G, B) bezpośrednio do masy akumulatora w celu uzyskania różnych kolorów światła.

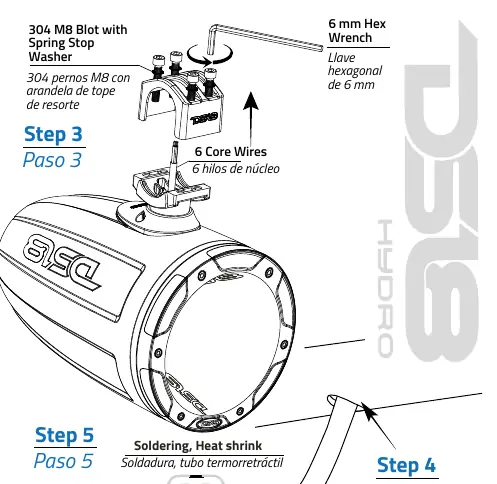

- Instrukcja montażu na rurze: pokazuje użycie podkładek NBR i sposób prowadzenia kabla przez otwór w rurze.
Zgodność modelu
- Uchwyty montażowe pasują do rur o średnicy od 1 do 2 cali.
- Wymaga zewnętrznego wzmacniacza do poprawnego działania głośnika.
- Oświetlenie LED RGB wymaga sterownika LED-BTC dla uzyskania efektów dynamicznych.
