Instrukcja obsługi głośnika średniotonowego DS18 100CT500-8
Szybki przewodnik po parametrach technicznych i wymiarach montażowych głośnika średniotonowego DS18 100CT500-8. Znajdź specyfikację mocy, impedancji oraz wytyczne instalacyjne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera specyfikację techniczną oraz wymiary montażowe głośnika średniotonowego DS18 100CT500-8. Instrukcja służy jako źródło danych niezbędnych do prawidłowego doboru obudowy oraz wzmacniacza. Użytkownik powinien zwrócić szczególną uwagę na zalecane cięcie zwrotnicy (Hi Pass Crossover) wynoszące 80 Hz, aby zapewnić optymalną pracę głośnika i uniknąć uszkodzeń.
Specyfikacja techniczna
- Średnica nominalna: 10 cali (254 mm)
- Impedancja nominalna: 8 Ohm
- Moc RMS: 500 W
- Moc maksymalna: 1000 W
- Czułość: 100 dB
- Pasmo przenoszenia: 40 Hz - 8 kHz
- Zalecany filtr górnoprzepustowy (Hi Pass): 80 Hz
Budowa i parametry T/S
Głośnik wyposażony jest w cewkę o średnicy 2,6 cala (66 mm) wykonaną z materiału CCAW. Membrana oraz nakładka przeciwpyłowa wykonane są z papieru, a zawieszenie z tkaniny. Kosz głośnika wykonany jest z aluminium w kolorze czarnym (piaskowanym). Kluczowe parametry Thiele-Small obejmują m.in. częstotliwość rezonansową (Fs) 90 Hz oraz objętość ekwiwalentną (Vas) 50,96 litra.

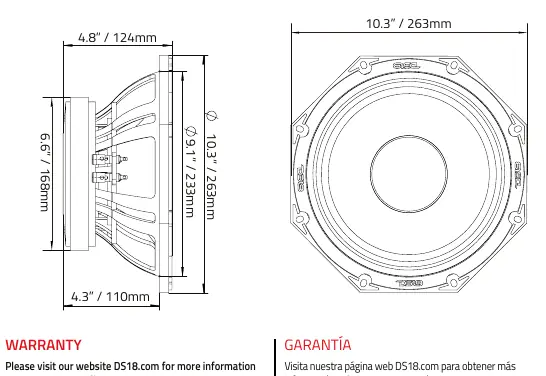

Wymiary montażowe
Przy planowaniu instalacji należy uwzględnić następujące wymiary:
- Średnica całkowita: 10,3 cala (263 mm)
- Głębokość całkowita: 4,8 cala (124 mm)
- Głębokość montażowa: 4,3 cala (110 mm)
- Średnica otworu montażowego: 9,1 cala (233 mm)
- Średnica silnika: 6,6 cala (168 mm)
Dodatkowe informacje
Więcej informacji na temat polityki gwarancyjnej można znaleźć na oficjalnej stronie producenta DS18.com. Producent zastrzega sobie prawo do wprowadzania zmian w specyfikacji bez wcześniejszego powiadomienia.
Oficjalne zasoby z instrukcji
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Ryzyko uszkodzenia przy niskich częstotliwościach
Zastosuj filtr górnoprzepustowy (Hi Pass) ustawiony na minimum 80 Hz.
Przed użyciem
- Sprawdź impedancję systemu (8 Ohm).
- Upewnij się, że otwór montażowy ma średnicę 233 mm.
- Zweryfikuj dostępną głębokość montażową (min. 110 mm).
- Dobierz wzmacniacz zdolny obsłużyć moc RMS 500 W.
Parametry w praktyce
- RMS Power Handling
- Moc ciągła, jaką głośnik może bezpiecznie przyjmować podczas pracy.
- Fs (Free Air Resonance)
- Częstotliwość rezonansowa głośnika w wolnym powietrzu (90 Hz).
Ilustracje i schematy
- Wykres SPL vs Freq pokazuje charakterystykę częstotliwościową głośnika w zakresie od 20 Hz do 20 kHz.
- Rysunki techniczne przedstawiają przekrój boczny oraz widok z góry z naniesionymi wymiarami w calach i milimetrach.
Zgodność modelu
- Głośnik sprzedawany jako pojedyncza sztuka (Single).
- Produkt przeznaczony do montażu w dedykowanych obudowach audio.
