Instrukcja obsługi głośnika tubowego DS18 NXL-XDT/BK
Instrukcja montażu i podłączenia głośnika tubowego DS18 NXL-XDT/BK z wbudowanym oświetleniem LED RGB. Zawiera specyfikację techniczną oraz wskazówki instalacyjne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
DS18 NXL-XDT/BK to wysokiej klasy głośnik tubowy z wbudowanym oświetleniem LED RGB, zaprojektowany do pracy w trudnych warunkach, w tym w środowisku morskim. Urządzenie charakteryzuje się stopniem ochrony IP65 oraz odpornością na promieniowanie UV. Głośnik wyposażony jest w regulowane uchwyty montażowe (1-2 cale), umożliwiające obrót o 360 stopni, co pozwala na precyzyjne ustawienie kierunku dźwięku.
Dane techniczne

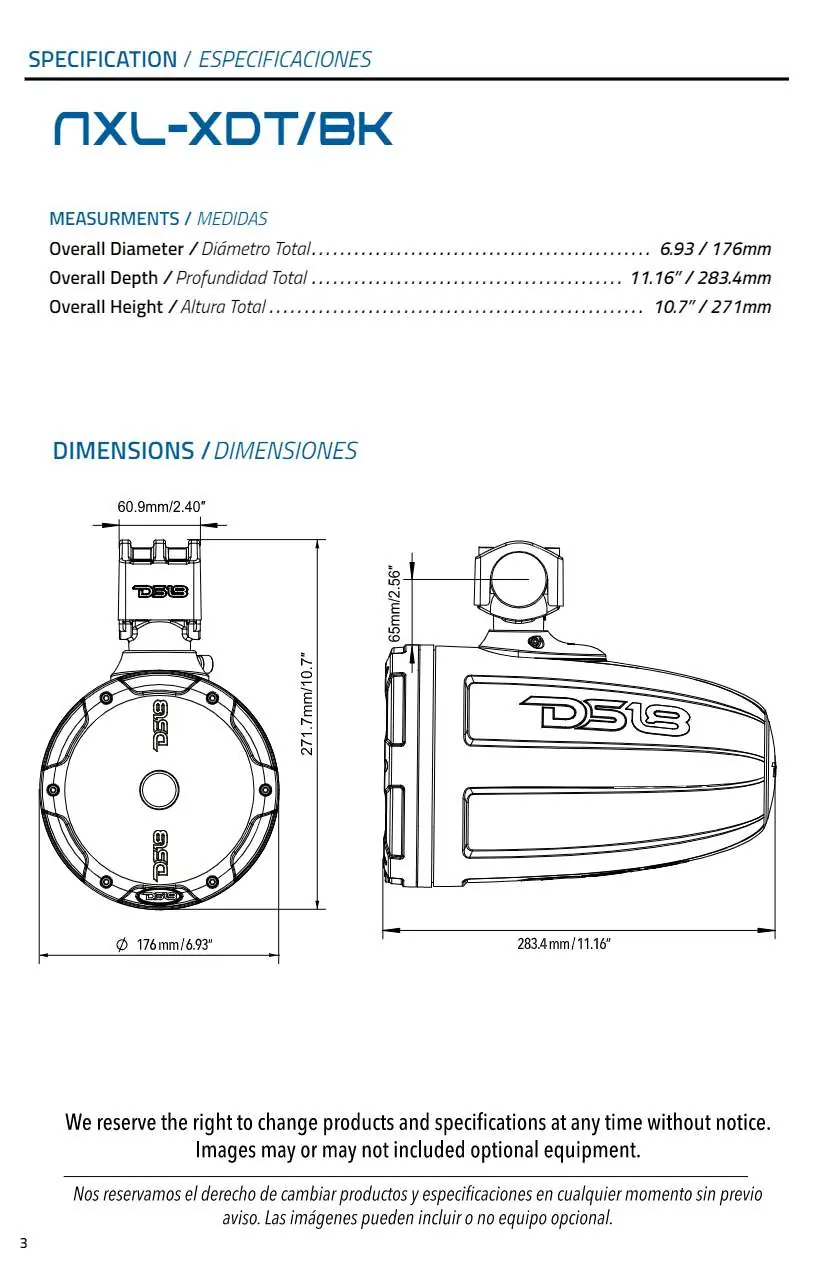

Głośnik oferuje moc RMS na poziomie 300W oraz moc maksymalną 900W przy impedancji nominalnej 4 Ohm. Pasmo przenoszenia wynosi od 1 kHz do 20 kHz, a czułość to 110 dB. Konstrukcja oparta jest na aluminiowym korpusie z membraną tytanową i cewką o średnicy 1,75 cala.
Instalacja i montaż

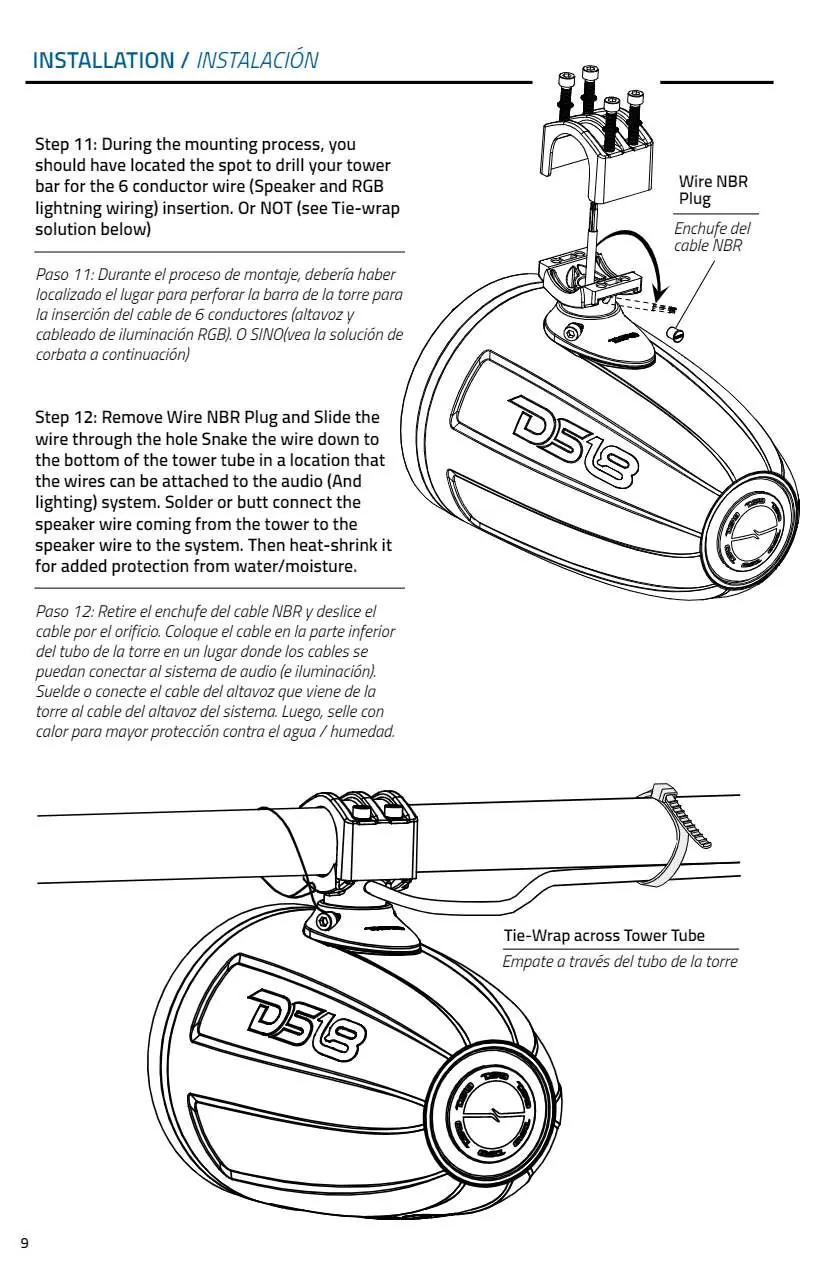

Przed przystąpieniem do montażu należy odłączyć ujemny biegun akumulatora. Instalacja wymaga wywiercenia otworu w rurze montażowej (15-20 mm) w celu przeprowadzenia przewodów. Zestaw zawiera niezbędne klucze imbusowe oraz podkładki NBR. Ważne jest, aby używać wyłącznie osprzętu ze stali nierdzewnej, aby zapobiec korozji. Przewody powinny być zabezpieczone przed wilgocią za pomocą rurek termokurczliwych.
Podłączenie oświetlenia LED

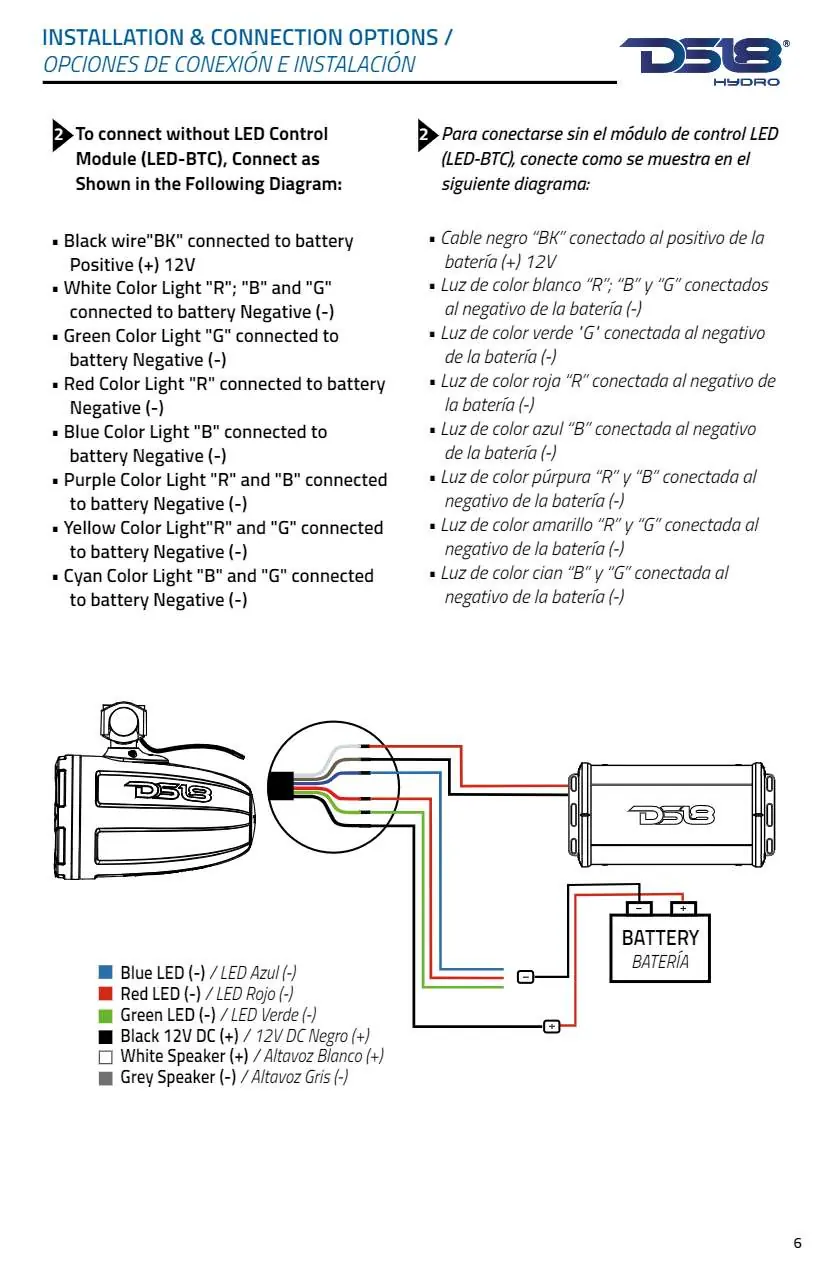

Głośnik posiada zintegrowane oświetlenie LED RGB. Można je podłączyć bezpośrednio do zasilania lub za pomocą opcjonalnego modułu sterującego LED-BTC, który umożliwia zdalne zarządzanie efektami świetlnymi. Schematy połączeń dla obu wariantów znajdują się w dokumentacji.
Konserwacja i bezpieczeństwo
Należy regularnie sprawdzać dokręcenie śrub montażowych, aby uniknąć poluzowania pod wpływem wibracji. W przypadku montażu na łodziach lub pojazdach, należy upewnić się, że przewody nie przebiegają w pobliżu przewodów paliwowych lub hydraulicznych. Wszelkie połączenia elektryczne powinny być lutowane i zabezpieczone.
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Poluzowanie głośnika pod wpływem wibracji
Upewnij się, że śruby montażowe są mocno dokręcone, a w razie potrzeby zastosuj klej do gwintów przed ostatecznym zablokowaniem.
Ryzyko korozji osprzętu
Używaj wyłącznie dołączonego osprzętu ze stali nierdzewnej lub innego odpowiedniego dla środowiska morskiego.
Uszkodzenie przewodów podczas instalacji
Używaj gumowych lub plastikowych przelotek przy przechodzeniu przez metalowe elementy, aby chronić izolację przewodów.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed rozpoczęciem prac elektrycznych.
- Przygotuj wiertarkę, zestaw kluczy imbusowych, lutownicę i rurki termokurczliwe.
- Wybierz lokalizację montażu, która nie ogranicza ruchu i pozwala na łatwe prowadzenie kabli.
- Upewnij się, że w miejscu wiercenia nie znajdują się przewody paliwowe ani hydrauliczne.
- Zdecyduj, czy będziesz używać zewnętrznego sterownika LED-BTC.
Parametry w praktyce
- Impedancja nominalna: 4 Ohm
- Standardowa wartość obciążenia dla wzmacniaczy samochodowych i morskich.
- Moc RMS: 300W
- Moc ciągła, z jaką głośnik może pracować bez ryzyka uszkodzenia.
- Stopień ochrony IP65
- Całkowita ochrona przed pyłem i ochrona przed strugami wody, idealna do zastosowań zewnętrznych.
Ilustracje i schematy

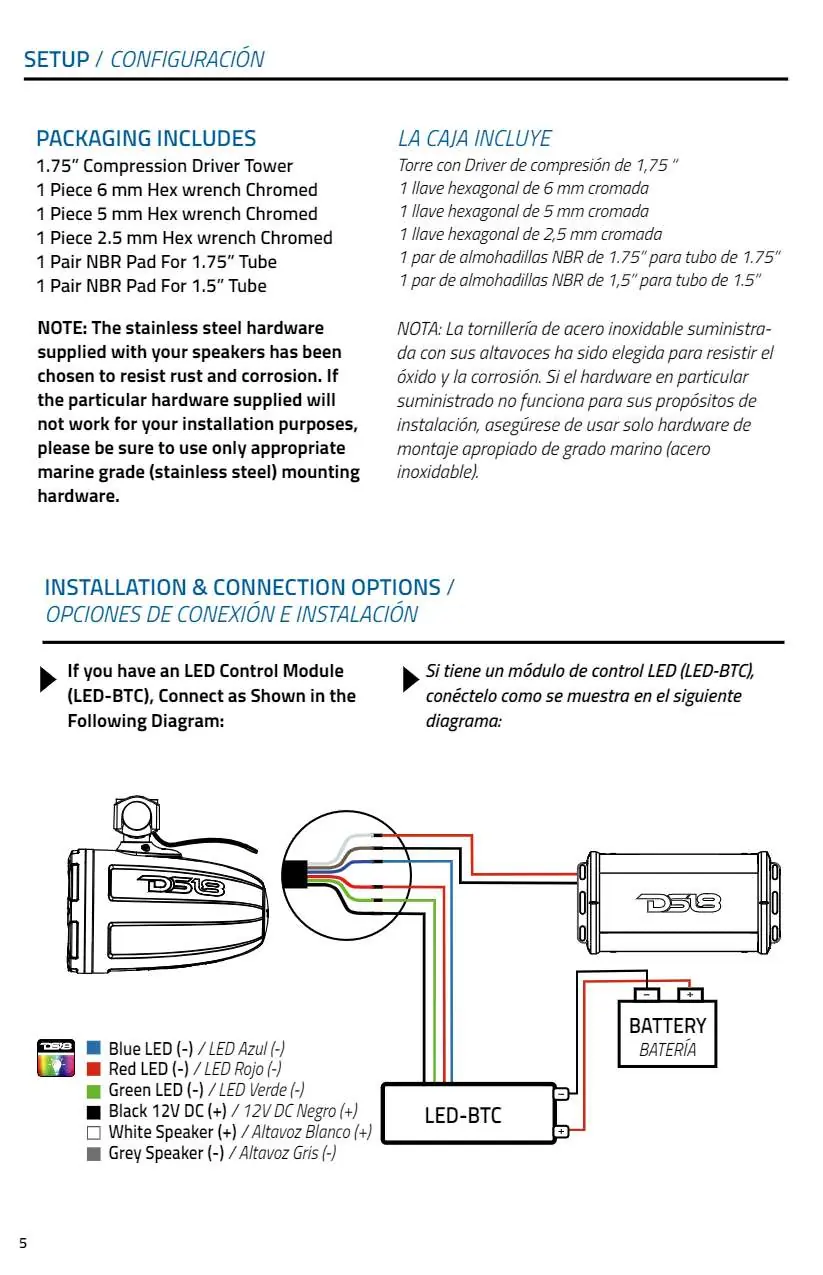

- Schemat połączeń LED z modułem LED-BTC: pokazuje kolorowe przewody (niebieski, czerwony, zielony) łączące głośnik ze sterownikiem.

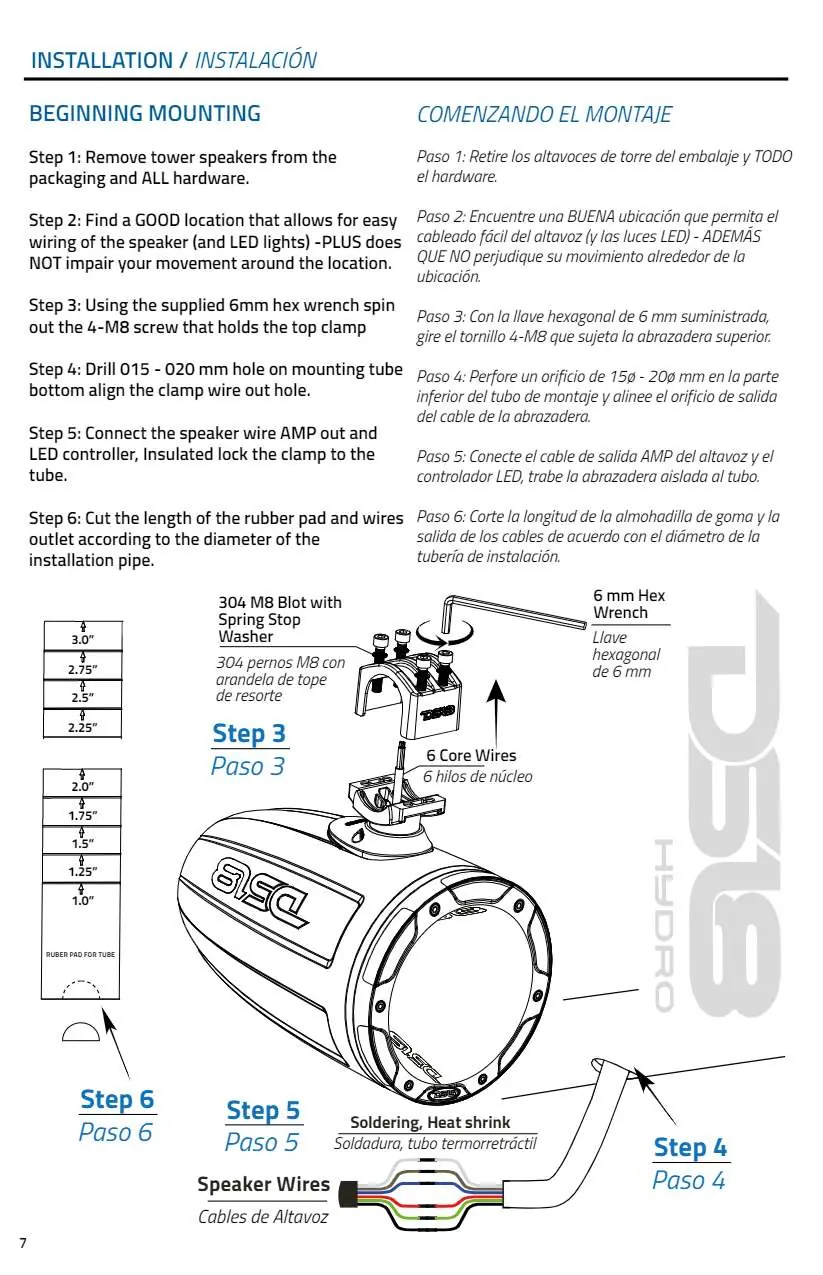

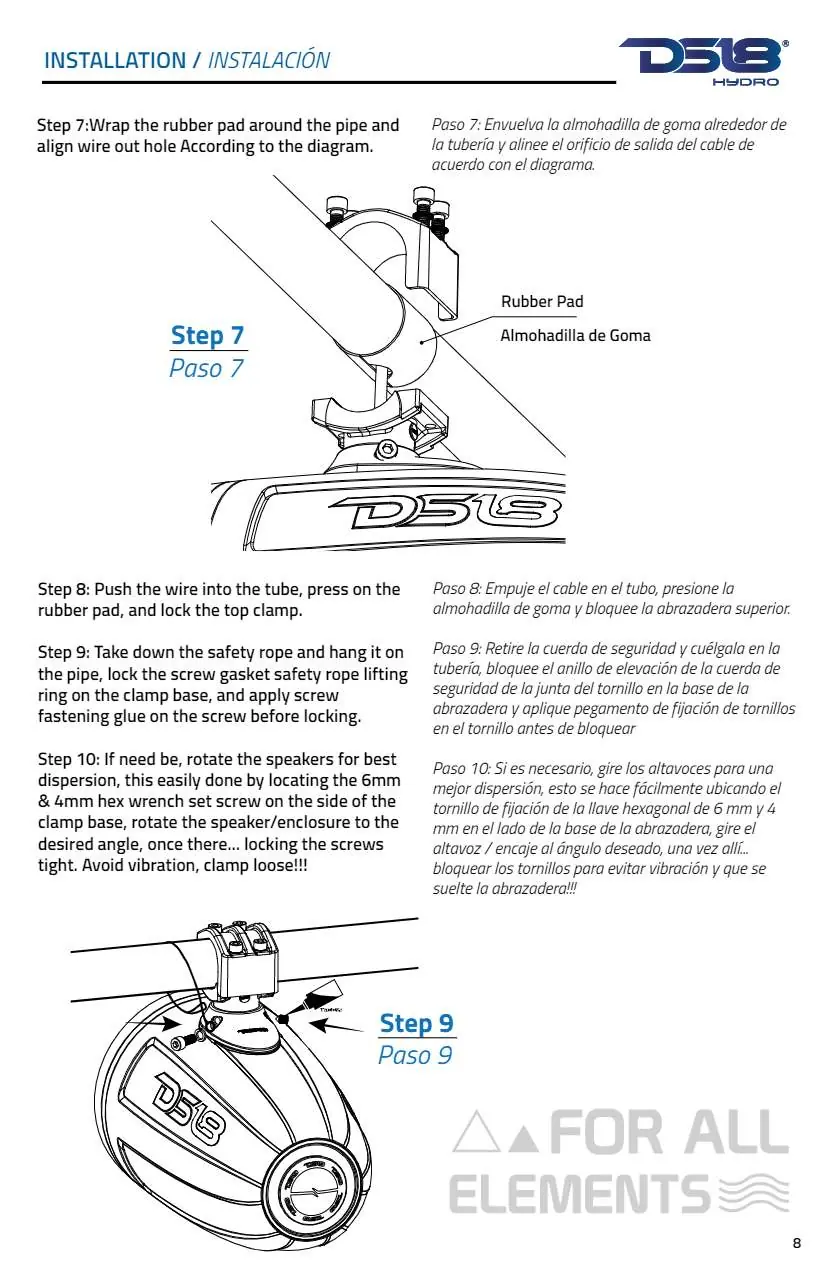

- Schemat montażu mechanicznego: ilustruje użycie podkładki NBR, śruby M8 z podkładką sprężynującą oraz sposób prowadzenia przewodów przez rurę montażową.

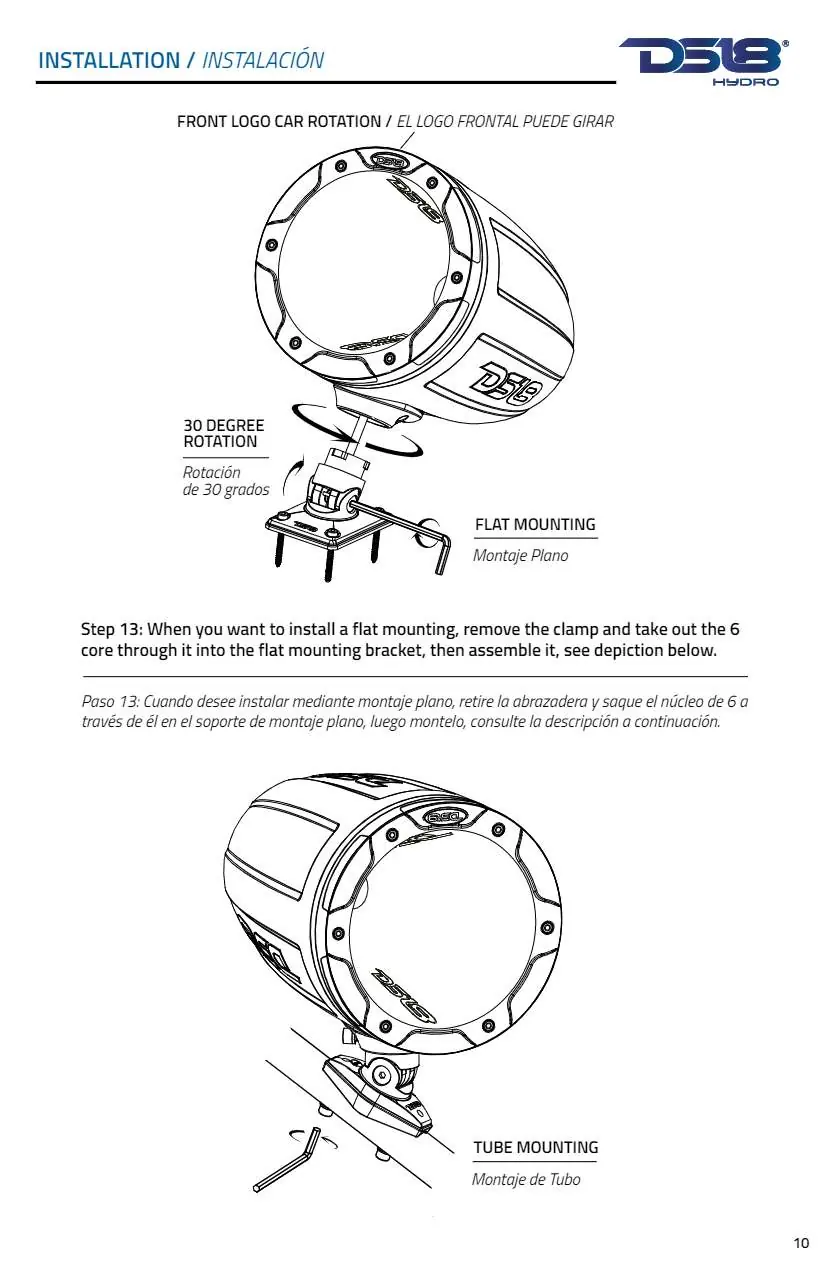

- Schemat rotacji logo: pokazuje możliwość obrotu przedniego i tylnego logo dla uzyskania poprawnego kąta wyświetlania.
Zgodność modelu
- Uchwyty montażowe pasują do rur o średnicy od 1 do 2 cali.
- Zalecany crossover górnoprzepustowy: 1.5 kHz.
