Instrukcja obsługi subwoofera Ground Zero GZIB 12SPL
Szybki przewodnik po subwooferze Ground Zero GZIB 12SPL. Sprawdź specyfikację techniczną, schematy podłączenia (1 Ohm i 4 Ohm) oraz ważne wskazówki dotyczące bezpiecznego użytkowania i eksploatacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Subwoofer Ground Zero GZIB 12SPL to wysokiej klasy głośnik niskotonowy typu bass-reflex, zaprojektowany z myślą o jakości dźwięku i wydajności SPL. Instrukcja zawiera kluczowe dane techniczne, schematy podłączenia oraz wytyczne dotyczące bezpiecznego użytkowania. Przed instalacją należy upewnić się, że wzmacniacz jest kompatybilny z impedancją głośnika.
Dane techniczne
- Moc RMS: 500 W
- Moc SPL: 1000 W
- Zalecana moc wzmacniacza: 300 – 1000 W RMS (@ 1 Ohm lub 4 Ohm)
- Impedancja: 2 x 2 Ohm
- Średnica głośnika: 30 cm (12 cali)
- Objętość netto: 45 L
- Wymiary: 56 x 38 x 36/26 cm
Opcje podłączenia
Subwoofer posiada dwie cewki, co pozwala na konfigurację impedancji w zależności od użytego wzmacniacza:
- Podłączenie równoległe (Parallel): Pozwala uzyskać obciążenie 1 Ohm. Wymaga użycia obu mostków (ustawienie fabryczne).
- Podłączenie szeregowe (Serial): Pozwala uzyskać obciążenie 4 Ohm. Wymaga użycia jednego mostka w pozycji środkowej.
Bezpieczeństwo i eksploatacja
Długotrwałe słuchanie muzyki przy poziomie głośności powyżej 85 dB może prowadzić do trwałego uszkodzenia słuchu. Systemy o wysokiej mocy mogą osiągać poziomy przekraczające 130 dB, co może również utrudniać percepcję dźwięków otoczenia podczas jazdy. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku przeciążenia, niewłaściwego użytkowania lub udziału w zawodach.
Utylizacja
Głośniki zawierają magnesy i cenne surowce, dlatego nie powinny być wyrzucane do zwykłych odpadów domowych. Uszkodzone lub niepotrzebne komponenty należy przekazać do lokalnego punktu recyklingu.
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Uszkodzenie słuchu
Unikaj długotrwałego słuchania przy głośności powyżej 85 dB.
Utrata gwarancji
Gwarancja nie obejmuje uszkodzeń powstałych w wyniku przeciążenia, niewłaściwej instalacji lub użytkowania w warunkach zawodów.
Przed użyciem
- Sprawdź, czy wzmacniacz dostarcza moc w zalecanym zakresie 300-1000 W RMS.
- Upewnij się, że impedancja wzmacniacza jest zgodna z wybranym schematem podłączenia (1 Ohm lub 4 Ohm).
- Upewnij się, że mostki na terminalu są ustawione zgodnie z wybranym schematem (równoległe lub szeregowe).
- Zapewnij stabilne zamocowanie obudowy w pojeździe.
Parametry w praktyce
- Moc RMS (500 W)
- Moc ciągła, z jaką głośnik może bezpiecznie pracować przez dłuższy czas.
- Moc SPL (1000 W)
- Moc szczytowa, którą głośnik może przyjąć w krótkich impulsach.
- Impedancja 2x2 Ohm
- Głośnik posiada dwie cewki, co umożliwia elastyczną konfigurację podłączenia (1 Ohm lub 4 Ohm).
Ilustracje i schematy

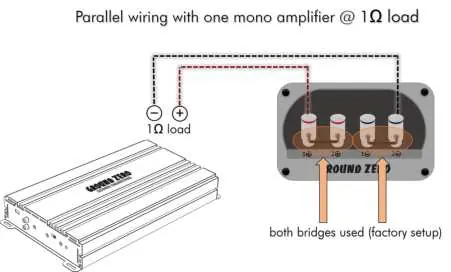

- Schemat podłączenia równoległego (1 Ohm) wymaga użycia obu mostków na terminalu.
- Schemat podłączenia szeregowego (4 Ohm) wymaga użycia jednego mostka w pozycji środkowej.
