Instrukcja obsługi radia samochodowego Blaupunkt HEAVY DUTY Series
Szybki przewodnik po instrukcji obsługi radia samochodowego Blaupunkt HEAVY DUTY Series. Dowiedz się, jak zainstalować urządzenie, skonfigurować Bluetooth, obsługiwać radio, odtwarzacz CD/USB oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy radia samochodowego Blaupunkt z serii HEAVY DUTY. Przed przystąpieniem do instalacji i użytkowania należy zapoznać się z zasadami bezpieczeństwa. Radio jest przeznaczone do montażu w pojazdach z instalacją 12V lub 24V (zależnie od modelu). Należy pamiętać o usunięciu zabezpieczeń transportowych z napędu CD przed montażem.
Opis urządzenia
Panel przedni radia wyposażony jest w pokrętła regulacji głośności i strojenia, przyciski wyboru źródła (SRC), menu, wyświetlacz LCD oraz złącza USB i AUX (w zależności od modelu). Radio obsługuje również opcjonalny pilot zdalnego sterowania.
Podstawowa obsługa
- Włączanie/Wyłączanie: Krótkie naciśnięcie lewego pokrętła włącza radio, długie wyłącza.
- Regulacja głośności: Obracanie lewego pokrętła.
- Wyciszanie (Mute): Krótkie naciśnięcie lewego pokrętła.
Radio
Radio obsługuje pasma FM/AM oraz DAB/DAB+ (w zależności od modelu). Stacje można wyszukiwać automatycznie lub ręcznie za pomocą prawego pokrętła. Ulubione stacje można zapisać pod przyciskami 1-5.
Odtwarzanie mediów
Urządzenie umożliwia odtwarzanie plików z nośników USB, płyt CD (modele z napędem) oraz urządzeń iPod/iPhone. Obsługiwane formaty to m.in. MP3, WMA, FLAC. Wybór źródła odbywa się przyciskiem SRC.
Bluetooth
Funkcja Bluetooth umożliwia prowadzenie rozmów w trybie głośnomówiącym oraz strumieniowe przesyłanie muzyki. Połączenie inicjuje się z poziomu telefonu, wyszukując radio na liście dostępnych urządzeń.
Ustawienia
Menu ustawień pozwala na konfigurację parametrów dźwięku (BASS, TREBLE, BAL, FADER, LOUD, EQUALIZER), wyświetlacza (kolor, jasność) oraz funkcji radia (RDS, PTY, Travelstore).
Instalacja i podłączenia
Instalację powinien przeprowadzić wykwalifikowany specjalista. Należy upewnić się, że zasilanie (ACC i BATT) jest podłączone prawidłowo, aby uniknąć rozładowania akumulatora. Schemat połączeń znajduje się w sekcji technicznej instrukcji.
Rozwiązywanie problemów
W przypadku problemów z zasilaniem, dźwiękiem lub połączeniem Bluetooth, zaleca się sprawdzenie poprawności podłączenia przewodów oraz zresetowanie urządzenia do ustawień fabrycznych (NORMSET).
Informacje o producencie
Blaupunkt
Praktyczna pomoc
Typowe problemy
Radio nie włącza się lub wyłącza po godzinie
Sprawdź podłączenie zasilania (ACC/Zündplus i BATT/Batterie). Zapewnij stałe zasilanie (BATT) dla podtrzymania pamięci.
Brak dźwięku lub słaba jakość
Sprawdź okablowanie głośników i upewnij się, że impedancja nie jest niższa niż 4 Ohm.
Bluetooth nie łączy się
Usuń radio z listy sparowanych urządzeń w telefonie i przeprowadź proces parowania ponownie.
Przed użyciem
- Sprawdź napięcie instalacji pojazdu (12V lub 24V)
- Usuń śruby zabezpieczające napęd CD (jeśli występują)
- Sprawdź poprawność podłączenia anteny
- Upewnij się, że używasz odpowiedniego adaptera ISO
Parametry w praktyce
- FM-Frequenzbereich
- 87,5–108 Mhz
- DAB-Frequenzbereich
- 174,928–239,200 Mhz
- Betriebsspannung
- 12V lub 24V (zależnie od modelu)
Ilustracje i schematy

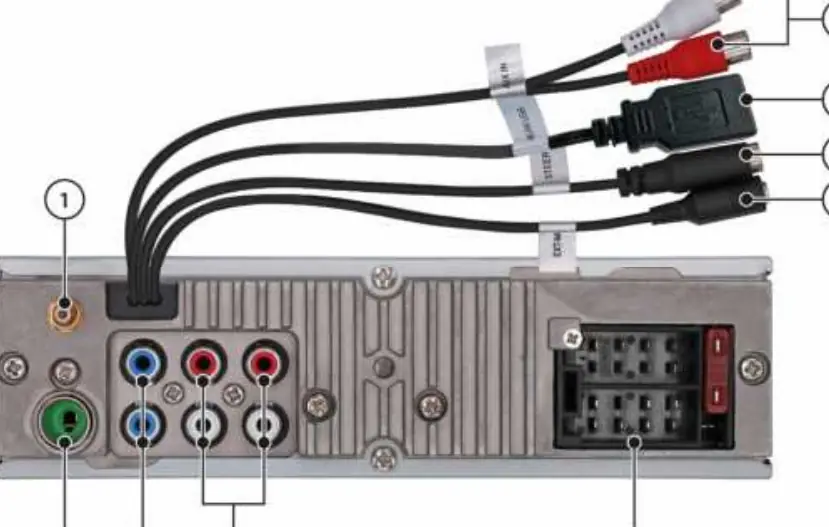

- Schemat połączeń znajduje się na stronie 30 (oraz w odpowiednich sekcjach językowych).
Zgodność modelu
- Wymaga odpowiedniego adaptera do sterowania z kierownicy (SWC)
- Nie obsługuje starszych zmieniaczy CD Blaupunkt
