Instrukcja obsługi wzmacniacza samochodowego Banda Audioparts Electra 12K

Poznaj szczegóły techniczne i zasady instalacji wzmacniacza samochodowego Banda Audioparts Electra 12K. Instrukcja zawiera schematy podłączeń, opis diod LED oraz wskazówki dotyczące rozwiązywania problemów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Wzmacniacz Banda Audioparts Electra 12K to zaawansowane urządzenie audio wymagające poprawnej instalacji elektrycznej. Przed przystąpieniem do użytkowania należy pamiętać o konieczności zastosowania zewnętrznego bezpiecznika oraz zapewnieniu odpowiedniej wentylacji urządzenia. Instrukcja zawiera kluczowe informacje dotyczące podłączenia zasilania, interpretacji wskaźników LED oraz diagnostyki usterek.

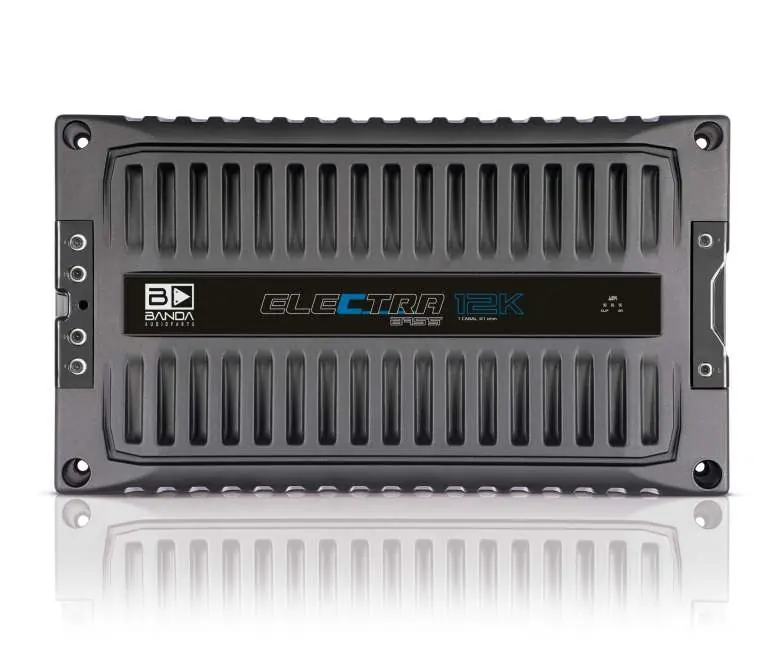

Wzmacniacz Banda Audioparts Electra 12K
Wzmacniacz Banda Audioparts Electra 12K

Opis urządzenia

Wzmacniacz posiada panel zasilania oraz panel przedni z diodami LED informującymi o stanie pracy:

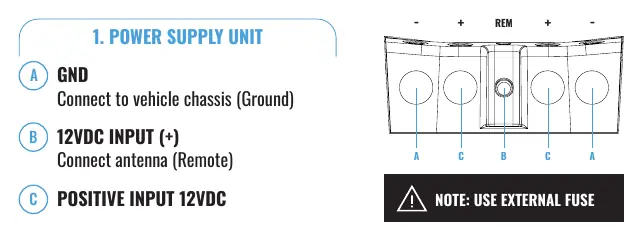

Schemat terminali zasilania
Schemat terminali zasilania
  • Blue (ON): Wzmacniacz jest włączony.
  • Red (SHORT): Sygnalizuje zniekształcenia wyjściowe (clipping), zwarcie lub zabezpieczenie termiczne.
  • Yellow: Miganie oznacza niskie napięcie akumulatora.

Panel zasilania zawiera terminale: GND (masa), 12VDC INPUT (+) oraz wejście dla anteny (Remote).

Instalacja i podłączenie

Podłączenie wzmacniacza musi być wykonane zgodnie z wymogami technicznymi:

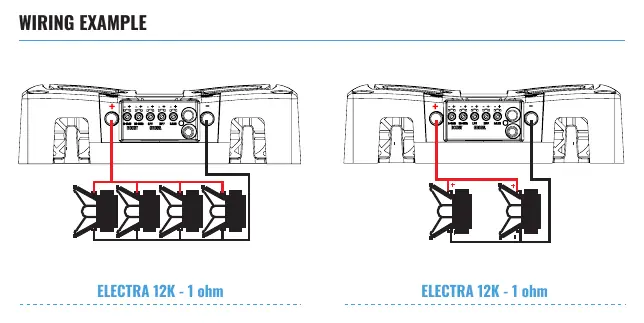

Przykłady podłączenia głośników
Przykłady podłączenia głośników
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
  • Zasilanie: Należy podłączyć przewód masowy (GND) do podwozia pojazdu oraz przewód dodatni 12VDC.
  • Bezpiecznik: Wymagane jest zastosowanie zewnętrznego bezpiecznika.
  • Przewody: Zaleca się stosowanie przewodów zasilających o przekroju minimum 70mm.
  • Konfiguracja głośników: Wzmacniacz obsługuje konfiguracje głośników w zależności od impedancji (np. 1 om). Należy upewnić się, że impedancja podłączonych głośników nie jest niższa niż znamionowa impedancja wzmacniacza.

Rozwiązywanie problemów

W przypadku wystąpienia problemów, należy sprawdzić stan diod LED:

  • Świecąca niebieska i czerwona dioda: Osiągnięto limit temperatury. Należy zapewnić lepszą wentylację.
  • Niebieska dioda świeci, czerwona miga (brak dźwięku): Zwarcie w wyjściu audio lub zbyt niska impedancja głośników.
  • Niebieska dioda świeci, czerwona miga (w rytm muzyki): Występuje zniekształcenie sygnału (clipping) powyżej 5%.
  • Migająca żółta dioda: Napięcie wejściowe poniżej 9V. Należy sprawdzić stan akumulatora i połączenia kabli.
  • Świecąca czerwona i żółta dioda: Problem wewnętrzny, należy skontaktować się z autoryzowanym serwisem.

Dane techniczne

  • Moc wyjściowa: 12000W RMS przy 1 om (12,6V).
  • Zakres napięcia wejściowego: 9V - 15V.
  • Pasmo przenoszenia: 20Hz - 500Hz.
  • Stosunek sygnału do szumu: 80dB.
  • Wymiary: 452mm x 256mm x 73mm.
  • Waga: 9,2 kg.

Praktyczna pomoc

Typowe problemy

Świecąca niebieska i czerwona dioda

Wzmacniacz osiągnął limit temperatury. Zapewnij lepszą wentylację i upewnij się, że otwory wentylacyjne nie są zasłonięte.

Niebieska dioda świeci, czerwona miga (brak dźwięku)

Zwarcie w kablach głośnikowych lub zbyt niska impedancja głośników. Sprawdź połączenia i impedancję zestawu.

Migająca żółta dioda

Napięcie wejściowe poniżej 9V. Sprawdź naładowanie akumulatora oraz jakość połączeń kabli zasilających.

Świecąca czerwona i żółta dioda

Wewnętrzny problem wzmacniacza. Skontaktuj się z autoryzowanym serwisem.

Przed użyciem

  • Zapewnij dobrze wentylowane miejsce montażu.
  • Zainstaluj zewnętrzny bezpiecznik.
  • Sprawdź, czy impedancja głośników jest zgodna z modelem wzmacniacza (1 om).
  • Użyj przewodów zasilających o przekroju min. 70mm.
  • Sprawdź stan naładowania akumulatora.

Parametry w praktyce

12000W RMS @ 1 ohm
Moc wyjściowa przy obciążeniu 1 om przy napięciu 12,6V.
Input Voltage 9-15V
Dopuszczalny zakres napięcia zasilania.
Recommended Fuse 600A
Wartość bezpiecznika zewnętrznego, który należy zainstalować.

Ilustracje i schematy

  • Panel zasilania: pokazuje terminale GND, 12VDC i REM.
  • Schemat połączeń: ilustruje podłączenie głośników w konfiguracji równoległej.

Zgodność modelu

  • Wzmacniacz wymaga stabilnego zasilania w zakresie 9-15V.
  • Minimalna impedancja głośników musi być zgodna z modelem 1 ohm.
